Od biżuterii do półprzewodników: Diament kluczową rolą w nowej generacji materiałów przewodzących ciepło

W obliczu wyzwań związanych z rozpraszaniem ciepła w erze elektroniki wysokiej mocy i szybkiej komunikacji, czy Państwa precyzyjne komponenty nie tracą wydajności i mają skróconą żywotność z powodu przegrzania? Efektywne zarządzanie ciepłem stało się priorytetowym zadaniem w celu zwiększenia konkurencyjności i niezawodności produktów.

Diament, kamień szlachetny tradycyjnie kojarzony z luksusem, dzięki swojej wyjątkowej przewodności cieplnej, przełamuje wąskie gardła w rozpraszaniu ciepła w przemyśle i technologii.

W odróżnieniu od metali, które przewodzą ciepło za pośrednictwem swobodnych elektronów, diament wykorzystuje swoje unikalne wibracje sieci fononowej, w połączeniu z gęstym ułożeniem atomów, silnymi wiązaniami kowalencyjnymi i niezwykle niską liczbą defektów sieci krystalicznej, aby osiągnąć efektywność przewodzenia ciepła znacznie przewyższającą materiały metalowe, stając się kluczowym elementem wiodącej w przyszłości technologii efektywnego rozpraszania ciepła.

Niniejszy artykuł dogłębnie zbada, dlaczego diament posiada wyjątkową przewodność cieplną, różnice w mechanizmach przewodzenia ciepła i elektryczności, a także obecny stan rozwoju i potencjał rynkowy w różnych zastosowaniach wysokiej klasy.

Diamenty naturalne
Diamenty naturalne
  • Skład chemiczny: Diament naturalny jest krystaliczną formą węgla, podobnie jak grafit, który jest jego alotropem. Głównym zanieczyszczeniem jest azot (0,01 ~ 0,25%).
  • Kolor: Czysty diament jest przezroczysty i bezbarwny, a różne kolory wynikają z różnych zanieczyszczeń i defektów kryształów. Diamenty naturalne są najczęściej jasnożółte, a diamenty syntetyczne są żółto-zielone.
  • Właściwości fizyczne: Wysoka temperatura topnienia, wysoka przewodność cieplna, wysoka rezystywność elektryczna, gęstość p=3,51524 g/cm3.
  • Właściwości chemiczne: Hydrofobowy, lipofilowy, w temperaturze pokojowej jest obojętny, po podgrzaniu do 1000°C, z wyjątkiem niektórych utleniaczy, nie jest korodowany przez odczynniki chemiczne.
  • Właściwości utleniające: Diament w czystym tlenie powyżej 600°C, diament zaczyna tracić połysk i pojawia się czarny popiół naskórkowy. Zaczyna się palić w temperaturze 700 ~ 800°C.
  • Temperatura, w której syntetyczny diament zaczyna się utleniać w powietrzu wynosi 740 ~ 840°C, a temperatura, w której zaczyna się palić wynosi 850 ~ 1000°C.

※Dalsza lektura: Materiały ścierne – wprowadzenie do diamentów


Przewodność cieplna diamentu wynika głównie z rozprzestrzeniania się drgań fononowych. W przeciwieństwie do większości metali, które przewodzą ciepło za pośrednictwem swobodnych elektronów, diament, będąc izolatorem, przenosi energię cieplną głównie za pośrednictwem fononów – kwantów energii drgań sieci krystalicznej. Diament charakteryzuje się niezwykle wysoką integralnością kryształu, bardzo małą liczbą defektów, a także lekkimi atomami węgla i silnymi wiązaniami kowalencyjnymi węgiel-węgiel, co sprawia, że średnia swobodna droga fononów jest długa, a rozpraszanie niskie, co prowadzi do niezwykle wysokiej przewodności cieplnej. Naturalny diament typu IIa może osiągnąć przewodność cieplną od 2200 do 2600 W/m·K, znacznie przewyższając większość materiałów metalowych.

Wyjaśnienie mechanizmu przewodzenia ciepła:

  • Przewodność cieplna metali: Głównie poprzez swobodne elektrony przekazujące energię cieplną.
  • Przewodność cieplna diamentu:
    • Fonony można traktować jako kwantowe jednostki drgań sieci krystalicznej. Kiedy część atomów jest pobudzona energią cieplną i zaczyna wibrować, wibracje te rozprzestrzeniają się po strukturze krystalicznej niczym fale na wodzie.
    • W materiałach takich jak diament, gdzie atomy są niezwykle gęsto upakowane i wysoko symetryczne, fonony mogą rozprzestrzeniać się z dużą prędkością i z niskim oporem, dzięki czemu energia cieplna może szybko rozprzestrzeniać się z jednego miejsca na cały materiał.

Przyczyny wysokiej efektywności przewodzenia ciepła przez fonony:

  • Mała masa atomów węgla → szybkie rozprzestrzenianie się fononów.
  • Silne wiązania węgiel–węgiel → wysoka energia fononów, krótkie długości fal.
  • Niewiele defektów krystalicznych → niskie rozpraszanie fononów, długa średnia swobodna droga.
  • Prosta struktura → sprzyja stabilnemu rozprzestrzenianiu się fononów o wysokiej częstotliwości.

projektDiament jednokrystalicznyDiament polikrystaliczny
Przewodność cieplnaMoże przekroczyć 2000–2200 W/m·KOkoło 1200 W/m·K
Charakterystyka strukturalnaBrak granic ziaren, mniejsze rozpraszanie fononów, wyższa twardośćIstnieją granice ziaren i wiele rozpraszających się fononów
Sprawność cieplnaBardzo wysoka, odpowiednia do podzespołów o dużej mocyDobry, może być stosowany do odprowadzania ciepła z diod LED
Potencjał zastosowaniaWysokiej klasy komponenty zasilające, układy GaNZastosowania LED, laserowe i inne średniej i wysokiej klasy

Zalety Warstw Diamentowych Jednokrystalicznych i Polikrystalicznych

  • Niezależnie od tego, czy jest to diament monokrystaliczny, czy polikrystaliczny, jego przewodność cieplna znacznie przewyższa tradycyjne materiały, takie jak srebro, miedź czy aluminium.
  • Zalety diamentu monokrystalicznego Honway: Dzięki niemal doskonałej strukturze krystalicznej, jego efektywność przewodzenia ciepła jest lepsza niż diamentu polikrystalicznego, co czyni go idealnym wyborem do zastosowań wysokiej klasy, takich jak chipy GaN.
  • Zalety diamentu polikrystalicznego Honway: Charakteryzuje się dużą powierzchnią i doskonałą efektywnością kosztową, co czyni go optymalnym rozwiązaniem do rozpraszania ciepła w zastosowaniach przemysłowych średniej i wysokiej klasy, takich jak LED-y i lasery.

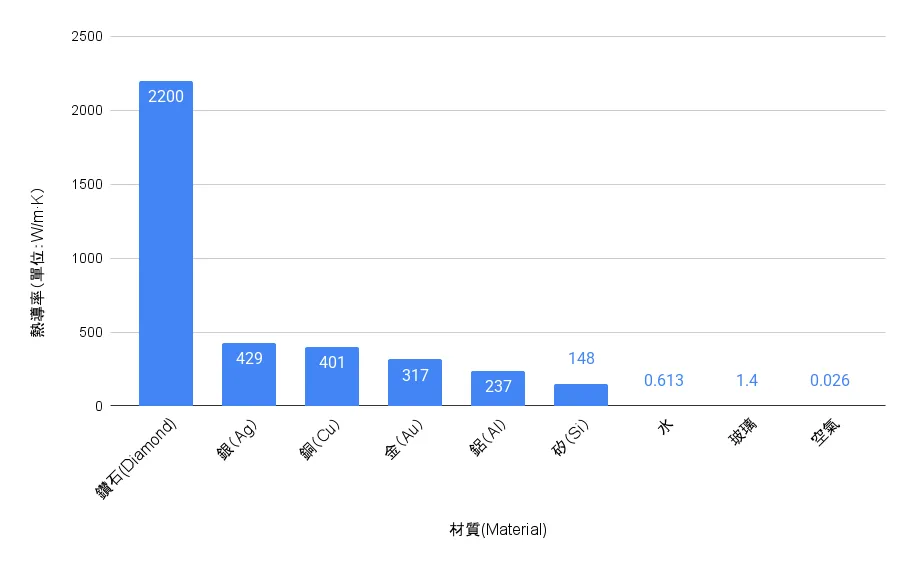

TworzywoPrzewodność cieplna (jednostka: W/m·K)
Diamenty2200–2600
Srebro (Ag)429
Miedź (Cu)401
Złoto (Au)317
Aluminium (Al)237
Krzem (Si)148
woda0.613
Szkło1.4
Powietrze0.026

Dawniej, kupując diament, niektórzy ludzie oblizali go językiem. Jeśli czuli chłód, był to prawdziwy diament; jeśli ciepło, była to tylko szklanka. Ten proces był w rzeczywistości eksperymentem porównawczym przewodności cieplnej, w którym język działał jak sonda. Ponieważ szkło ma bardzo niską przewodność cieplną, a prawdziwy diament przewodzi ciepło tysiące razy szybciej niż szkło, wrażliwy język łatwo odróżniał te dwie różnice.


Czy wiesz, że…

Gdy temperatura powierzchni chipa osiągnie 70-80°C, każdy dodatkowy 1°C wzrostu temperatury zmniejsza niezawodność chipa o 10%. Co bardziej niepokojące, aż ponad 55% awarii sprzętu jest bezpośrednio związanych z przegrzewaniem się!

W obliczu tych poważnych wyzwań potrzebujesz najbardziej niezawodnego rozwiązania do zarządzania ciepłem. Diament jest obecnie materiałem o najwyższej znanej przewodności cieplnej. Jego wydajność przewodzenia ciepła jest:

  • 13 razy wyższa niż krzemu (Si)
  • 4 razy wyższa niż węgliku krzemu (SiC)
  • 4-5 razy wyższa niż miedzi i srebra

Wybór diamentu to wybór niezrównanych możliwości zarządzania ciepłem dla Państwa kluczowych komponentów, zapewniając stabilne działanie produktu i znacznie wydłużając jego żywotność.


W projektowaniu elektroniki wysokowydajnej często spotykanym mitem jest: „Czy materiał o dobrej przewodności cieplnej musi mieć również dobrą przewodność elektryczną?”. Odpowiedź w przypadku diamentu brzmi: NIE.

Mechanizm przewodzenia ciepła i elektryczności:

Typ przewodzeniaSposób dostawy
Przewodzenie ciepłaPrzenoszenie energii cieplnej przez fonony (wibracje atomowe)
Przewodnictwo elektrycznePrąd nie ma prawie żadnych wolnych elektronów, które mogłyby się przemieszczać

Diament, choć niezwykle skuteczny w drganiach atomowych (fononach) i dzięki temu doskonale przewodzi ciepło (ponad 2000 W/m·K), jest doskonałym izolatorem elektrycznym (ma niezwykle niską przewodność elektryczną), ponieważ jego elektrony walencyjne biorą udział w wiązaniach kowalencyjnych i prawie nie ma swobodnych elektronów, które mogłyby się swobodnie poruszać.


Dzięki swojej niezrównanej przewodności cieplnej i właściwościom elektroizolacyjnym, diament stał się kluczowym materiałem do rozwiązywania wyzwań związanych z rozpraszaniem ciepła w urządzeniach o wysokiej gęstości mocy, wykazując ogromny potencjał w następujących obszarach:

1. Elementy elektroniczne dużej mocy

  • Chipy GaN, tranzystory polowe (FET), wzmacniacze mocy.
  • Monokrystaliczne podłoża diamentowe mogą skutecznie poprawić zdolność rozpraszania ciepła i stabilność elementów, znacznie wydłużyć żywotność elementów, zwiększyć stabilność systemu i umożliwić wyższe częstotliwości pracy.

2. Rozpraszanie ciepła w LED i laserach

  • olikrystaliczne warstwy diamentowe umieszczone na chipach LED skutecznie tłumią punkty gorące, zwiększają jasność i żywotność, zapewniają stabilne wyjście światła, zmniejszają degradację światła i poprawiają niezawodność produktu.

3. Elementy optoelektroniczne i podczerwone

  • Wysoka przezroczystość i wysoki współczynnik załamania światła diamentu sprawiają, że nadaje się on do stosowania jako okna laserowe, osłony pocisków, czujniki podczerwieni, warstwy zwiększające efektywność ogniw słonecznych, oferując doskonałą stabilność optyczną i utrzymując wydajność w trudnych warunkach.

4. Podłoża do układów scalonych (IC)

  • Przewodność cieplna krzemu wynosi zaledwie około 1/15 przewodności diamentu. Jeśli diament mógłby zastąpić podłoża krzemowe, znacznie poprawiłoby to problematyczne rozpraszanie ciepła, przełamując tradycyjne ograniczenia i umożliwiając bardziej kompaktowe i wydajne projekty chipów.

5. Materiały termoizolacyjne

  • Wykorzystując swoje właściwości wysokiej przewodności cieplnej i izolacji elektrycznej, diament jest używany w scenariuszach wymagających specjalnego zarządzania ciepłem, zapewniając bezpieczne i niezawodne rozwiązania do zarządzania ciepłem w środowiskach wysokiego napięcia lub wysokiej częstotliwości.

Podłoże diamentowe/Płytka diamentowa
Podłoże diamentowe/Płytka diamentowa
ZastosowanieWielkość rynku w 2025 r. (w USD)Prognozowana roczna stopa wzrostu skumulowanego (CAGR)Główne branże zastosowań
Podłoże diamentowe CVD do rozpraszania ciepła (podmontaż)13,6 miliarda11.7%(2024–2031)Półprzewodniki dużej mocy, lasery, moduły komunikacyjne itp.
Diamentowe rozpraszacze ciepła180 milionów9.86%(2025–2033)Lotnictwo i kosmonautyka, obronność, telekomunikacja, zaawansowana elektronika
Radiatory diamentowe240 milionów4.2%(2025–2033)Moduły elektroniki dużej mocy i optyczne
Materiał kompozytowy miedzi i diamentu (Cu-Diament)338 milionów12.1%(2025–2033)Wysokowydajne przetwarzanie, 5G, pojazdy elektryczne, przemysł lotniczy i kosmiczny
Rynek diamentów monokrystalicznych1,637 miliarda4.7%(2025–2033)Narzędzia precyzyjne, półprzewodniki, elementy optyczne

  • Elektronika o dużej gęstości mocy: Wraz z rozwojem technologii półprzewodnikowych, 5G, pojazdów elektrycznych (EV), serwerów AI itp., wzrasta zapotrzebowanie na materiały o wysokiej efektywności zarządzania ciepłem.
  • Postęp w technologii CVD: Dojrzałość technologii osadzania z fazy gazowej (CVD) umożliwiła masową produkcję wysokiej jakości materiałów diamentowych, obniżając koszty i rozszerzając zakres zastosowań.
  • Zastosowania w lotnictwie i obronności: Stabilność materiałów diamentowych w ekstremalnych warunkach sprawia, że ich zastosowanie w lotnictwie i obronności stale rośnie.

Wysoka przewodność cieplna i izolacyjność elektryczna diamentu sprawiają, że ma on szerokie zastosowanie w półprzewodnikach, elektronice dużej mocy, modułach laserowych, urządzeniach komunikacji 5G, modułach mocy pojazdów elektrycznych i innych. Oczekuje się, że w przyszłości, wraz ze wzrostem zapotrzebowania na wysoce efektywne rozwiązania do zarządzania ciepłem, rynek diamentowych materiałów przewodzących ciepło będzie nadal rósł.


Diament, dzięki swojej unikalnej strukturze atomowej i doskonałemu mechanizmowi przewodzenia fononów, wykazuje niezastąpione zalety w zarządzaniu ciepłem w zastosowaniach o wysokiej mocy i gęstości cieplnej. Chociaż jest doskonałym izolatorem elektrycznym, jego przewodność cieplna jest wielokrotnie wyższa niż tradycyjnych metali, a szczególnie diament monokrystaliczny może sprostać najbardziej rygorystycznym wymaganiom dotyczącym rozpraszania ciepła.

Od LED-ów, laserów, chipów GaN po komunikację 5G i pojazdy elektryczne oraz inne zaawansowane zastosowania, pozycja diamentu w zaawansowanych systemach zarządzania ciepłem staje się coraz bardziej centralna. Wraz z dojrzewaniem technologii CVD i ciągłym rozwojem zapotrzebowania rynku, diamentowe materiały przewodzące ciepło Honway nie tylko reprezentują wiodącą wartość przemysłową i ogromny potencjał rynkowy, ale także będą Państwa kluczowym partnerem w rozwoju nowej generacji elektroniki i technologii komunikacyjnych oraz osiąganiu skoku wydajności produktu. Skontaktuj się z nami już teraz, abyśmy mogli dostarczyć Ci niestandardowe rozwiązanie diamentowe dla Twoich wyzwań związanych z rozpraszaniem ciepła!
