PCD 刀具的技術突破：刃數高達 100 刃的微雕設計

作者: /

在追求極致精密的現代製造業中，如何在高硬度、難加工材料上刻劃出鏡面般的表面質量，一直是製程工程師與產線主管的終極考驗。隨著微機電系統（MEMS）、高階光學元件與精密模具的演進，傳統的整體硬質合金（鎢鋼）刀具在耐磨性與壽命上已達極限。

為此，聚晶鑽石（PCD）刀具應運而生。宏崴實業引進最新 PCD 刀具技術突破——「高達 100 刃的超密齒微雕級面銑設計」，打破傳統少刃數限制，為高精度平面加工領域樹立全新標竿，完美實現不同硬度材料下跨入極致表面粗糙度（Ra）的可能。

📌 本文快速導覽目錄

⚙️ 1. 圓柱型與螺旋型 PCD 刀具對比

在精密铣削中，刀具的幾何結構直接決定了排屑效率與切削力的分布。目前市場上的 PCD 聚晶鑽石刀具主要分為多種幾何形式，其中最核心的兩大結構應用場景截然不同：

PCD 刀具幾何形式與應用對比

刀具幾何形式 圓柱型 PCD 刀具 (直刃 / 輪廓型) 螺旋型 PCD 刀具 (多刃螺旋)
宏崴對應產品 HCD.PM 圓柱型 PCD 刀具（尺寸可客製） HCD.LXZ 螺旋型 PCD 刀具（尺寸可客製）
結構特點 刃口呈直線外輪廓排列，具備極高的切削剛性。 刃口呈連續螺旋狀分布，排屑流暢度與成型製程難度極高。
切削力表現 直刃切入時衝擊力集中，適合高剛性的粗/精銑削與特定端面平面加工。 斜向切入使得切削力平穩且連續，能最大程度抑制產線震刀現象。
超密齒 100 刃優勢 受限於圓周應力分布，常規直徑刃數難以極大化，多用於外圓與常規平面。 透過先進雷射微細加工與大直徑密齒設計，可排布高達 100 刃，達成超高頻微量刮削進給。

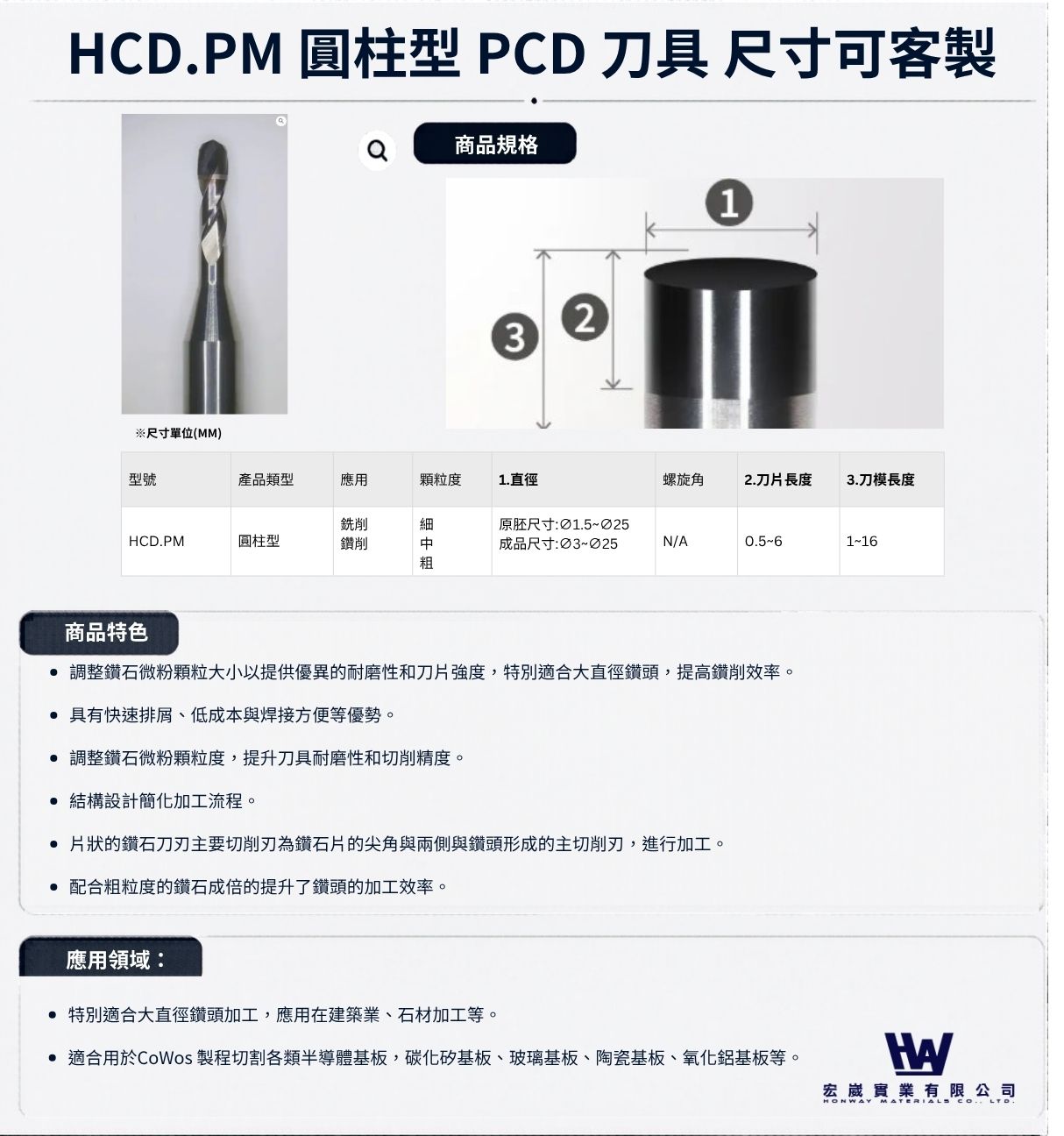

圖：市場铣削加工主力——宏崴 HCD.PM 圓柱型 PCD 刀具（支援尺寸客製）

💡 宏崴技術技術筆記：100 刃的鏡面秘密
常規微雕多採用單刃以避免共振，而宏崴突破性的 100 刃多刃超密齒設計，則是專為大面積平面精銑研發。透過雷射微細加工與微米級齒高差補償技術，當刀具以高轉速旋轉時，每齒切削量（進給）可精準控制在微米甚至奈米級別。這並非用於大刀闊斧的開粗，而是利用極高頻率的「微量刮削」，直接在工件表面「刷」出完美鏡面。

除了上述兩大主力結構，宏崴實業亦全面提供具備幾何客製化能力的特殊切削系列：

✈️ 2. 航空、醫療與半導體 CoWoS 行業的高精度切削應用

這種突破傳統設計的 100 刃 PCD 超密齒面銑刀具與專用刀片，專門為了以下對加工品質有著「零容忍」苛刻要求的頂尖戰略產業所研發：

  • 半導體高階封裝（CoWoS 製程基板切削）：
    在先進封裝中，切削碳化矽（SiC）、玻璃、陶瓷及氧化鋁等硬脆基板時，材料極易崩角。宏崴 PCD 刀具具備高硬度與低摩擦係數，加工熱變形極小，且與非鐵金屬/非金屬材料親和力極低，能有效防止切屑黏附刀尖，是確保封裝基板加工良率的終極利器。
  • 航空切削刀具（碳纖維複合材料 CFRP 的解答）：
    航太工業大量使用的 CFRP 雖然輕量高強度，但在加工時極易產生層壓分層、毛刺，並對刀具造成劇烈磨損。宏崴 100 刃 PCD 刀具藉由極高的切削頻率，在纖維材料尚未發生宏觀形變前便將其切斷，完美消除分層缺陷，大幅延長零組件的疲勞壽命。
  • 醫療植入物（人工關節與接骨螺釘的鏡面切削）：
    鈦合金（Ti-6Al-4V）和鈷鉻合金具有高親和性、導熱差的特性，極易黏刀。100 刃微雕級 PCD 刀具能以極低切削熱進行高速精加工，直接在 CNC 機台上銑削出符合人體植入規範、無須後續二次拋光的奈米級超低粗糙度表面。

💎 3. 如何調整鑽石顆粒大小與鈷含量優化性能

要讓 PCD 刀具在不同硬度材料下皆能刷出極致的面粗度，其底層邏輯在於調配 PCD 材料本身的「微觀配方」。PCD 是由鑽石微粉與金屬結合劑（通常是鈷 Cobalt）在高溫高壓下燒結而成。

除了整體式立銑刀，宏崴也針對車削與可轉位刀頭提供高壽命的 PHCD.YZZ PCD 刀片系列。透過以下兩大變數調校，能產生完全不同的性能導向：

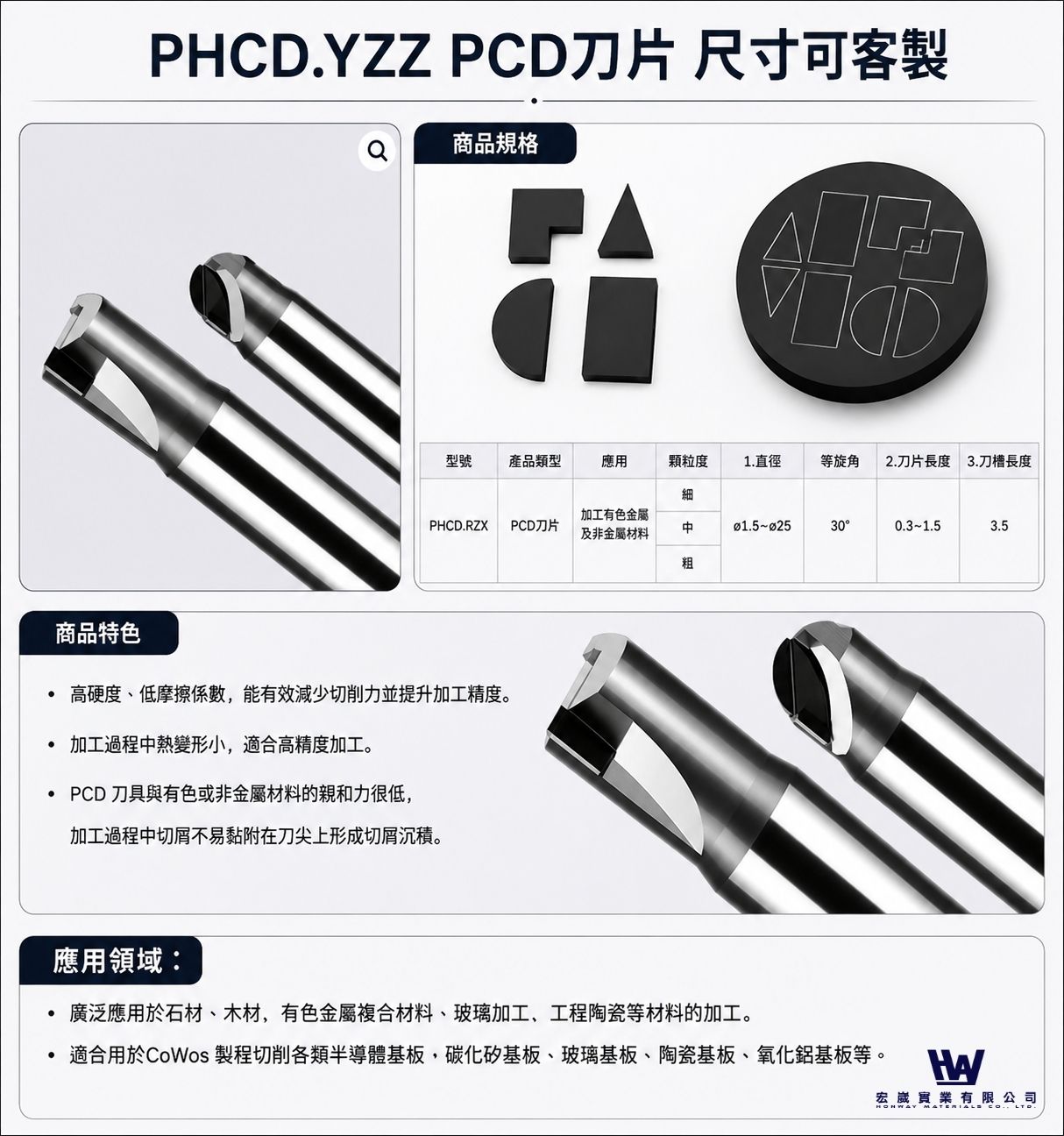

圖：加工廠大宗消耗品常青樹——宏崴 PHCD.YZZ PCD 車削刀片系列

① 鑽石顆粒大小（Grain Size）的抉擇

  • 粗顆粒： 具備極佳的抗衝擊韌性與耐磨性，適合用於粗加工與大進給排屑。
  • 超微粒（0.5~2 μm）： 能被雷射或刃磨工藝調校出極度鋒利、無缺口的微觀邊緣。這正是宏崴 100 刃微雕刀具系列的核心基礎，是刷出極致低表面粗糙度（Ra）的唯一選擇。

② 鈷含量（Cobalt Content）的增減對策

  • 鈷含量較高時，能提升刀具整體的抗崩刃衝擊能力；然而，在高溫高速切削時，過多的鈷會引發熱降解與化學磨損。
  • 宏崴針對微雕精加工優化的 PCD 配方，精準降低了鈷的體積占比，提高鑽石骨架的直接接觸密度，從而賦予刀具高達數倍的紅硬性與耐磨壽命。

🛡️ 4. 宏崴實業：從刀具到散熱的鑽石級製程解決方案

在先進工業中，「鑽石材料」的應用早已超越了傳統加工的想像。除了利用高品質的聚晶鑽石（PCD）打造頂級切削利器，幫助產線跨越難加工材料的瓶頸之外，鑽石無與倫比的熱傳導性能，如今更成為半導體與大功率電子元件對抗結溫瓶頸的終極救星。

若您除了精密刀具之外，產線晶片也面臨極端發熱問題，歡迎延伸查閱宏崴在線提供的 電子級微波 CVD 鑽石散熱基板與晶圓方案。

不論您是需要客製化特定刃數、幾何外型的超高精密 PCD 刀具，還是正在尋求航空、醫療、半導體先進封裝等特定剛性需求的整體高精度加工配套，深耕高階材料現貨與工業化學品的宏崴實業，都能為您的產線良率提供最堅實的技術應對承諾。
