鑽石散熱基板 (Diamond Substrate)：解決高功率電子散熱難題

作者: /

利用 CVD 技術實現高熱導率與元件穩定性

在 5G 通訊、電動車、雷射系統和量子計算等高科技領域，電子元件的功率密度正以前所未有的速度增長。隨之而來的巨大熱量成為限制元件性能、可靠性和壽命的「魔鬼瓶頸」。傳統的散熱材料如銅、鋁，甚至氮化鋁（AlN）和碳化矽（SiC），在應對極端熱通量時已顯得力不從心。在此背景下，工業鑽石——特別是透過化學氣相沉積（CVD）技術製造的 鑽石散熱基板，憑藉其無與倫比的物理特性，成為解決這一難題的終極高功率散熱方案。

🔬 熱絲法、直流等離子體與微波 CVD 之比較

CVD鑽石的生產是通過將碳源氣體（如甲烷）在特定條件下分解，使碳原子堆積成鑽石結構。實現這一過程有多種方法，每種方法生產出的鑽石質量、規模和成本各不相同：

  • 熱絲法 (HFCVD)：利用高溫鎢絲分解氣體。此方法成本相對較低，可以生產大面積鑽石，但由於鎢絲雜質污染和等離子體密度較低，生產的鑽石純度較低，熱導率也受限，通常用於工具塗層或基本熱管理。
  • 直流等離子體 (DC-PACVD)：利用直流電弧產生等離子體。其等離子體密度和氣體分解率高於 HFCVD，可以獲得更好的鑽石質量和更快的沉積速率，適合大體積沉積，但大面積均勻性和純度控制仍具有挑戰。
  • 微波 CVD (MWCVD)：利用微波產生無極等離子體。這是公認的生產最高質量電子級鑽石的方法。微波能量可以產生極高密度的等離子體，且沒有電極污染，能夠精確控制雜質含量和晶體結構，從而實現接近天然鑽石的卓越熱傳導材料特性。雖然 MWCVD 的設備成本高，但其生產的鑽石基板具有最高純度、最低晶體缺陷和卓越的電學特性。

💎 光學級與寶石級高品質鑽石應用

高品質的 CVD 鑽石可以根據純度、缺陷和光學擴散分為不同等級，其應用也各不相同：

  • 寶石級：注重顏色、淨度和克拉數，用於珠寶市場。其熱導率通常在 1000 W/mK 到天然鑽石的 2200 W/mK 之間。
  • 光學級：注重極低的雜質和散射，要求高度透明。由於鑽石無雜質，其熱導率通常極高。光學級鑽石廣泛用於極高功率雷射系統的窗口和透鏡，能快速導出高能量雷射束產生的熱量，防止窗口熱畸變。
  • 電子級（熱管理級）：是光學級的一個精煉子集，特別優化了低雜質（如氮和硼）和高晶體純度，以最大化聲子傳輸熱量。這類高品質基板專門用於最苛刻的電子元件散熱，如高功率 RF 放大器和高電壓功率器件。

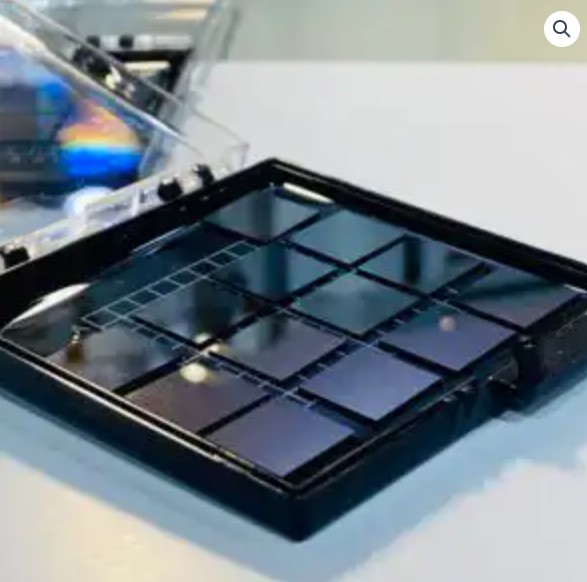

宏崴實業電子級 CVD 鑽石散熱基板與鑽石晶圓產品實拍高功率散熱方案

圖：宏崴實業在線供應電子級高純度 CVD 鑽石散熱基板與鑽石晶圓

⚡ 如何提升電子元件性能與壽命

鑽石擁有所有已知材料中最高的熱導率（室溫下為 2000 W/mK 以上，是銅的 5 倍），同時兼具極佳的電絕緣性。將宏崴的 鑽石基板 引入高功率製程中，能將這些物理優勢轉化為切實的元件提升：

  1. 極致的熱傳導與熱擴散：將鑽石基板直接粘合或生長在半導體晶片（如高頻 GaN 氮化鎵晶片）下方，可以作為完美的熱擴散器（Heat Spreader）。它能瞬間從晶片「熱點（Hot Spot）」導出熱量，大大降低晶片的結溫（Junction Temperature）。
  2. 大幅提升功率密度：更低的結溫意味著晶片可以在更高的功率、電流和頻率下安全運行。對於 5G 基站和相控陣雷射器中的 RF 放大器，使用鑽石基板可以顯著提升其輸出功率和線性度。
  3. 延長元件壽命與可靠性：半導體元件的壽命通常符合阿倫尼烏斯定律（Arrhenius law），結溫每降低 10°C，可靠性可提升一倍。鑽石散熱大大降低了元件的工作溫度 and 熱應力，從根本上提高了系統的長期穩定性。
  4. 實現系統小型化：更高效的散熱意味著可以使用更小的晶片、更緊湊的熱設計或更低的冷卻功率，這對電動車（EV）逆變器和航空航天應用至關重要。

🛡️ 宏崴實業：量身打造頂級熱傳導材料布局

CVD 鑽石基板不僅漸漸成為高功率電子學未來的關鍵核心。然而，鑽石極高的硬度也對其表面加工提出了極致的挑戰。若要達到完美的晶圓級粘合良率，必須仰賴極為精準的 研磨拋光與表面粗糙度控制工藝技術，消除微觀空隙，才能將其超高熱導率發揮至 100%。

宏崴實業憑藉深厚的半導體高純度現貨與耗材供應經驗，為先進製程客戶引進符合高規格要求的電子級與光學級 鑽石基板與鑽石晶圓 解決方案。不論您是需要客製化特定尺寸、厚度的鑽石散熱基板，或是正在尋找應對大功率元件的整體高功率散熱方案，宏崴都能為您提供最具彈性與技術前瞻性的在地化應對承諾。

📞 歡迎與宏崴技術專家聯絡

想要大幅釋放產線元件的效能潛力，或正在克服棘手的晶片過熱瓶頸？擁有全方位高階材料應對實力的宏崴實業，是您最值得信賴的研發夥伴。

🚀 立刻送出您的規格詢價需求：
如果看完內文還是不知道怎麼挑選最適合的，歡迎與我們聯絡，我們會有專人為您解答！如有需要訂製報價也歡迎隨時與我們聯繫。
👉 歡迎直接點擊前往填寫 宏崴實業官方需求詢價表單。
