跳至主要內容
在高精度製造與表面加工技術日益要求嚴格的今日，研磨與拋光作業不僅需達到尺寸精度，更須兼顧表面品質與光學性能。
然在外圓研磨加工中，常會遇到一種難以忽視的表面缺陷──長波紋（Long Wave Marks）。
這種週期性波狀痕跡雖不如粗糙度明顯，卻會明顯影響光學反射、外觀一致性甚至是功能可靠性。
為提升加工穩定性與品質控制能力，深入瞭解長波紋的形成機制、特徵與對應的改善對策，已成為研磨加工中不可或缺的一環。
本文將系統化探討長波紋的成因與預防方式，協助讀者提升表面處理品質與生產效率。
目錄
研磨中出現的長波紋是什麼?
長波紋（Long Wave Marks）是指在研磨或拋光過程中，於工件表面產生的一種中尺度幾何形貌誤差。這些波紋呈現為緩慢起伏、週期性或不規則的條紋狀痕跡，介於微觀粗糙度（肉眼幾乎看不見的細微不平整）與宏觀形狀（比如整個表面是彎曲的而不是平的）誤差之間。舉例長波紋如同：高速公路路面，有些路面會因為車輛長期碾壓或施工不均，產生一些緩慢而明顯的起伏。你開車經過時會感覺到車身輕微的上下晃動，但又不至於影響行駛方向。長波紋在工件表面上的感覺，就類似這種「中等尺度」的不平整。
研磨長波紋的主要特徵
- 波長介於粗糙度與整體形狀誤差之間，通常大於 10 mm，屬於低頻長周期起伏 。
- 在自然光或斜射光下肉眼可見，但表面變化較緩，不容易透過觸覺察覺。
- 明顯影響表面的反光性與光學品質，可能造成成像模糊、反射不均或外觀缺陷。
- 多數情況與設備運動軌跡、研磨壓力不均、工件夾持不當或研磨盤變形有關。
長波紋的原因與解決方法
原因一:新砂輪失去平衡
當新砂輪未經適當削整與動平衡，會導致砂輪在旋轉過程中產生偏心運轉或不穩定振動，進而在工件表面形成低頻、週期性的波紋狀痕跡，即所謂的長波紋。
正確處理步驟：
- 初步檢查:若懷疑長波紋與砂輪失衡有關，可先將砂輪與套筒一併從磨床卸下，放置於平衡架上進行靜平衡測試。※若在平衡架上呈現平衡，則問題可能不是套筒或主軸本身。
- 初次裝配與削整建議:對於新砂輪，在尚未正式平衡前，不應直接進行精密研磨，而應採取以下步驟：
- 先將砂輪安裝於磨床主軸上。
- 進行「大略削整」，修正砂輪初始外型與動態偏擺。
- 再進行動平衡作業（使用平衡配重環調整）。
- 最後進行精密削整，使其達到真正可用狀態。
- 平衡配重的注意事項: 在大略削整階段，應將平衡配重：
- 完全卸除或放置於對角線兩端，避免干擾削整精度。
原因二:頂尖壓力不當
在使用外圓磨床或其他以兩端中心孔（頂尖）支撐工件的研磨作業中，尾座頂尖的壓力若設定不當，可能導致工件在加工中產生細微的晃動或變形，進而在研磨表面形成低頻、週期性起伏的波紋痕跡，即所謂的長波紋。
不當頂尖壓力所造成的影響：
- 壓力過大:可能導致工件產生軸向彎曲變形，尤其是細長工件，造成加工時沿軸線產生非對稱波形或中頻波紋。
- 壓力過小:工件在旋轉時會產生微幅滑動或晃動，導致砂輪接觸面不穩，出現規律性的波狀加工痕。
- 壓力不均或偏心:工件支撐不穩，可能造成軌跡漂移、加工過程抖動，形成不規則長波紋。
原因三:未先關閉研磨液就停止砂輪
在研磨作業中，若在研磨液尚未停止時就立即停下砂輪運轉，可能導致砂輪吸附過多液體，造成砂輪局部不平衡，進而在下一次啟動時產生振動或偏心運轉，於工件表面形成長波紋。
常見的錯誤操作
- 未關掉研磨液就關機:研磨液殘留在砂輪表面與孔隙中，形成不均勻濕區。
- 砂輪未甩乾即停止轉動:液體分佈不均，導致砂輪質量分佈失衡。
- 再次啟動未重新平衡:起始振動加劇，產生周期性接觸變化導致長波紋。
正確的操作步驟
停止前的正確程序：
- 在準備關機前，先關閉研磨液供應。
- 讓砂輪空轉幾十秒至數分鐘，使離心力將殘留液體甩出。
- 再停止砂輪。
如果已經出現操作錯誤，建議嘗試以下操作：
- 再次執行砂輪平衡測試（使用平衡架或主軸旋轉檢查）。
- 必要時重新削整砂輪並重做動平衡。
原因四:砂輪被油浸一側面
當砂輪在儲存或使用過程中，其中一側長時間接觸到油液（如潤滑油、拋光液），會造成該側砂輪吸收油分、濕度改變、密度不均，導致砂輪產生質量不平衡，在旋轉時引發偏心運動或不穩定接觸，最終在工件表面形成長波紋。
如何預防與處理砂輪被油浸一側面
- 避免砂輪受油浸或潮濕：
- 儲存砂輪時，保持乾燥、平放，不可一側長時間接觸液體
- 不可將砂輪放置在油盤邊緣、濕布上或冷卻液回流區附近。
- 更換砂輪：
- 若砂輪已有一側吸油或變色現象，即使尚未使用，也不建議用於要求面粗度的精密研磨作業。
- 建議直接更換新砂輪以避免後續品質問題。
- 使用前檢查與平衡：
- 每次裝砂輪前，確認其乾燥、無油汙與外觀一致性。
- 安裝後應進行削整與動平衡作業。
原因五:使砂輪立於潮濕的地面
當砂輪長時間直立於潮濕的地面（如水泥地），其底部或一側會吸收地面濕氣，導致砂輪局部重量、密度發生變化。在旋轉使用時便會產生質量不平衡（unbalance），造成砂輪振動或偏心，進而在加工表面出現低頻、週期性的波紋痕跡，即長波紋。
如何儲放砂輪

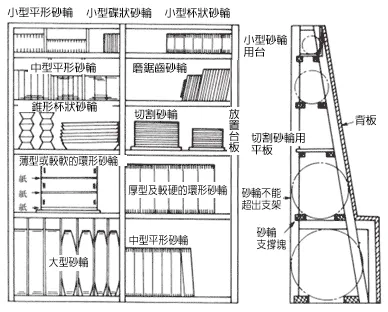

砂輪應保存在常溫、乾燥且溫濕度穩定的場所，避免劇烈變化的環境影響其性能。建議設置儲存專用的框架或架台，以利分類與安全存放。
- 應採直立方式（豎放)排列，避免變形。
- 對於切割砂輪等薄型砂輪，則建議多片重疊、橫放於平坦表面，以維持形狀穩定。
- 其於砂輪之間應避免堆疊施壓，以防止產生裂紋、損傷或影響其平衡性與加工品質。
※注意:樹脂砂輪、橡膠砂輪與氧化鎂菱砂輪等材質具有吸濕性，若吸收水分或濕氣，將會導致本體強度下降，影響加工安全與效果。因此，這類砂輪在儲存上應加強防潮措施，確保其品質穩定與使用安全。
檢查砂輪
砂輪在使用前應進行外觀檢查與音響檢查，以確保其結構完整與使用安全。其中，音響檢查應根據砂輪大小，選擇使用木柄螺絲起子或木槌，在砂輪上進行輕敲測試。敲擊位置為任一側面垂直中心線兩側約 45 度角處，距離外緣約 25～50 公釐之間。敲擊後，每轉動砂輪約 45 度，重複檢查各個區段。
- 若敲擊時發出清脆、均勻的金屬聲，表示砂輪內部結構健全，可正常使用。
- 若出現沉悶或沙啞聲音，則可能存在裂縫或損傷，不應繼續使用，應立即更換。
※如果有想要更換砂輪建議您提供您目前加工工件材質給我們進行評估，讓我們能推薦您最適切的選擇。
如果不知道怎麼提供型號也歡迎與我們服務人員聯絡，寄砂輪給我們看呦。
結論
綜合以上分析可知，研磨過程中出現的長波紋是一種常見但不可忽視的表面缺陷，其成因多與砂輪不平衡、操作程序錯誤、頂尖壓力異常、儲存方式不當等因素有關。這些看似細微的操作環節，實則對加工品質影響深遠，可能導致產品反光不均、外觀不良，甚至影響功能性或光學性能。
因此，為有效預防長波紋的產生，必須從砂輪選用、儲存、安裝、檢查與操作全流程嚴格控管，並建立良好的設備保養與作業習慣。唯有如此，才能確保研磨品質穩定、提高工件加工的精度與表面品質，達到生產效率與產品價值的雙重提升。
行動
- 該如何選擇砂輪>>>鑽石砂輪與CBN砂輪怎麼選擇？
- 正確掌握研磨異常的情境>>研磨異常的的原因?該如何掌握異常狀況?
- 如何選擇削整結合劑砂輪的工具 >>不同結合劑的砂輪該如何削整
- 當前的砂輪是否屬正常磨損>>>目前的砂輪狀態如何 ? -電鑄砂輪篇
- 如何修整砂輪>>砂輪修整修鋭方式
- 砂輪修整兩階段>>什麼是砂輪的修整與修銳
- 如何選擇削整結合劑砂輪的工具>>如何選擇砂輪的削整工具
- 切刃不同的研磨狀態 >>深入了解砂輪切刃形狀、變化與自銳機制
- 結合劑砂輪的削整有何不同>>不同結合劑的砂輪該如何削整
- 研磨表面出現刮痕與燒傷怎麼辦？>>研磨表面出現刮痕與燒傷？一次搞懂異常原因與改善方法！
- 出現顫紋怎麼辦>>外圓研磨出現顫紋怎麼辦?全方面分析原因與解決方法
- 出現短波紋怎麼辦>>外圓研磨產生短波紋？一次搞懂常見成因與實用解法
- 砂輪填塞、平滑與工件破裂的研磨異常>>避免砂輪填塞、平滑與工件破裂:搞懂研磨加工的常見陷阱與改善方案
- 什麼是結合度?>>什麼是結合度?我該如何選擇
- 執行>>鑽石與氮化硼砂輪、拋光磨料、拋光設備、拋光工具、鑽石修整工具
- 不同結合劑要如何修整>>不同結合劑的砂輪該如何削整
- 覆盤
研磨方面 我們提供客製化調整，可以依加工需求調整比例已達最高效率
如果看完內文還是不知道怎麼挑選最適合的。
歡迎跟我們聯絡，我們會有專人為您解答
如有需要訂製報價也歡迎與我們聯繫
客服時間：周一至周五09:00~18:00
電話：07 223 1058
有想了解的題材或電話說不清楚的都歡迎私訊臉書~~
宏崴臉書：https://www.facebook.com/honwaygroup
您可能感興趣的文章…
[wpb-random-posts]
