Với sự phát triển nhanh chóng của trí tuệ nhân tạo, dữ liệu lớn và điện toán hiệu năng cao, công nghệ truyền dữ liệu đang phải đối mặt với những thách thức chưa từng có. Mặc dù tín hiệu điện tử truyền thống được sử dụng rộng rãi, nhưng những hạn chế về tốc độ, độ trễ và mức tiêu thụ năng lượng của chúng đã dần khiến việc đáp ứng nhu cầu điện toán hiện đại trở nên khó khăn. Do đó, công nghệ quang tử silicon đã trở thành một trong những trọng tâm của khoa học và công nghệ toàn cầu. Gần đây, Đại học Phục Đán, Trung Quốc, đã công bố việc phát triển thành công một chip ghép kênh sử dụng ánh sáng làm môi trường truyền tín hiệu, chứng minh tiềm năng xử lý dữ liệu dựa trên ánh sáng về tốc độ và hiệu quả, đồng thời khơi mào cuộc thảo luận rộng rãi về triển vọng ứng dụng của chip quang tử. Sự phát triển mới này có thể mang đến tư duy mới cho kiến trúc chip và trung tâm dữ liệu trong tương lai.
Mục lục
Tín hiệu quang thay thế tín hiệu điện tử: một cải tiến cơ bản trong phương pháp truyền dẫn
Với sự phát triển nhanh chóng của trí tuệ nhân tạo và công nghệ điện toán hiệu năng cao, các phương pháp truyền tín hiệu điện tử truyền thống đang ngày càng gặp phải những hạn chế về tốc độ và năng lượng. Để khắc phục những điểm nghẽn này, các nhà khoa học đang tích cực nghiên cứu các phương pháp mới để thay thế tín hiệu điện tử bằng tín hiệu quang. Công nghệ quang tử silicon đang nổi lên nhanh chóng trong bối cảnh này. Phương pháp cốt lõi của nó là sử dụng ánh sáng để truyền dữ liệu và lệnh, hứa hẹn những cải tiến đáng kể về hiệu suất tính toán và giảm độ trễ.
Đại học Phục Đán, Trung Quốc, gần đây đã công bố việc phát triển chip ghép kênh mô thức bậc cao tích hợp quang tử silicon có khả năng xử lý tín hiệu quang tốc độ cực cao, một bước tiến quan trọng hướng tới ứng dụng thực tế của chip quang tử. Công nghệ này đã được công bố trên một tạp chí quốc tế, chứng minh tiềm năng học thuật và công nghệ của nó.
Công nghệ ghép kênh: Chìa khóa hỗ trợ luồng dữ liệu tốc độ cao
Cốt lõi của con chip mới này là một thành phần được gọi là bộ ghép kênh. Bộ ghép kênh có thể chọn tín hiệu từ nhiều nguồn dữ liệu và truyền chúng qua một đường dẫn duy nhất. Đây là thành phần quan trọng để xử lý các luồng dữ liệu tốc độ cao, quy mô lớn. Các thử nghiệm tại Đại học Fudan cho thấy tốc độ truyền của bộ ghép kênh quang tử silicon này lên tới 38 Tbps. Về lý thuyết, nó có thể truyền khoảng 4,75 nghìn tỷ bộ tham số mô hình ngôn ngữ lớn mỗi giây, có giá trị ứng dụng đáng kể cho quy mô ngày càng mở rộng của các mô hình AI.
Tiến bộ này giúp giải quyết những thách thức về băng thông hiện đang gặp phải trong quá trình đào tạo các mô hình lớn, đặc biệt là trong các trung tâm dữ liệu và máy chủ hiệu suất cao, nơi kết nối tốc độ cao giữa các chip đã trở thành một trong những điểm nghẽn trong hiệu suất hệ thống.
Tích hợp quang điện tử: Vượt qua rào cản giao tiếp giữa các hệ thống không đồng nhất
Mặc dù chip quang tử silicon có hiệu suất ấn tượng, việc tích hợp chúng với các hệ thống điện tử hiện có vẫn là một thách thức kỹ thuật quan trọng. Hiện nay, hầu hết các hệ thống bộ nhớ và logic đều dựa trên kiến trúc điện tử CMOS. Việc kết nối liền mạch tín hiệu quang và điện tử là một thách thức công nghệ then chốt trong việc thúc đẩy tích hợp quang điện tử.
Một trong những trọng tâm kỹ thuật của Đại học Fudan lần này là chip có thể tích hợp truyền dẫn quang học và kiến trúc CMOS với độ trễ thấp, cho phép các linh kiện quang tử và điện tử hoạt động cùng nhau trên cùng một nền tảng. Điều này có ý nghĩa quan trọng trong việc tạo ra một thế hệ bộ xử lý kiến trúc lai hiệu suất cao mới trong tương lai.
Thiết kế ghép kênh theo mô hình: cải thiện băng thông và hiệu quả truyền dẫn

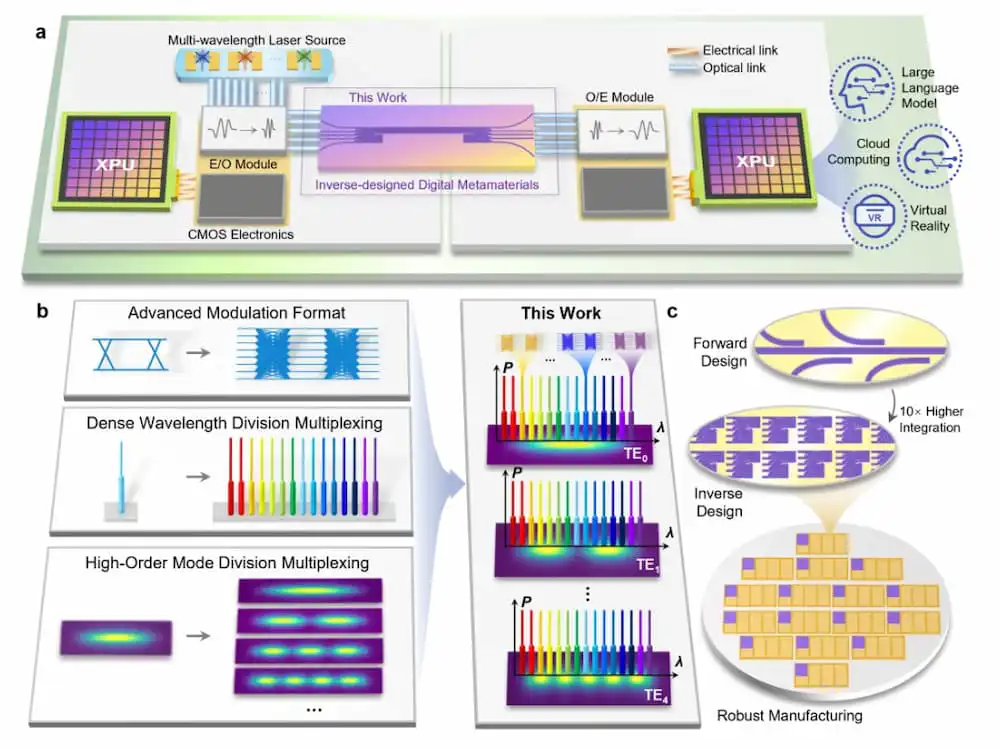

So với kiến trúc truyền thông đơn mode truyền thống, chip này sử dụng công nghệ ghép kênh modal bậc cao, cho phép truyền dữ liệu đồng thời qua nhiều đường dẫn quang độc lập, cải thiện đáng kể mật độ băng thông và hiệu suất truyền thông. Thiết kế này không chỉ tăng khả năng xử lý dữ liệu của chip trên mỗi đơn vị diện tích mà còn giúp giảm số lượng kênh truyền cần thiết cho hệ thống.
Các quan sát kỹ thuật liên quan cho thấy đột phá về kiến trúc này đáp ứng nhu cầu hiện tại về trao đổi dữ liệu tốc độ cao, độ trễ thấp trong các ứng dụng trí tuệ nhân tạo. Khi quy mô mô hình tiếp tục mở rộng, truyền thông dữ liệu quang tử có thể trở thành hướng đi chủ đạo trong thiết kế kiến trúc hệ thống trong tương lai.
(Nguồn ảnh: Truyền thông Trung Quốc)
Tiềm năng thương mại và thách thức triển khai cùng tồn tại
Mặc dù chip vẫn đang trong giai đoạn thử nghiệm, một số người tin rằng công nghệ này có thể đạt được những đột phá trong ứng dụng trong vòng ba đến năm năm tới. Chip quang tử có tiềm năng cải thiện hiệu suất hệ thống và giảm mức tiêu thụ năng lượng, đặc biệt là trong các lĩnh vực như đào tạo mô hình quy mô lớn, tính toán song song và truyền thông nội bộ trong trung tâm dữ liệu.
Tuy nhiên, việc chuyển từ chip nguyên mẫu sang sản xuất hàng loạt vẫn đòi hỏi phải vượt qua nhiều thách thức về kỹ thuật và chi phí, bao gồm tính ổn định của quy trình đối với các linh kiện quang tử, khả năng tương thích với các dây chuyền sản xuất silicon hiện có, và tối ưu hóa toàn bộ công nghệ đóng gói và quản lý nhiệt. Các nhà nghiên cứu nhấn mạnh rằng con chip này vẫn còn ở giai đoạn đầu, và cần được xác minh thêm về tính ổn định và khả năng mở rộng của nó.
Cuộc thi Công nghệ Photonic từ Góc nhìn Toàn cầu
Trong những năm gần đây, nhiều quốc gia trên thế giới đã tích cực đầu tư vào nghiên cứu và phát triển công nghệ quang tử, và thành tích của Trung Quốc ngày càng thu hút sự chú ý. Theo thống kê, số lượng bài báo khoa học của Trung Quốc trong lĩnh vực nghiên cứu chip “Thời đại Hậu Moore” đã đứng đầu thế giới, với sự tăng trưởng đặc biệt đáng kể về số lượng trích dẫn và bằng sáng chế công nghệ trong các lĩnh vực liên quan đến quang tử.
Điều này phản ánh nỗ lực của Trung Quốc nhằm đạt được vị thế dẫn đầu trong các kiến trúc mới nổi thông qua đổi mới công nghệ. Một số nhà quan sát cho rằng trong thập kỷ tới, Trung Quốc có thể thu hẹp hoặc thậm chí vượt qua khoảng cách với một số cường quốc công nghệ truyền thống trong các lĩnh vực tiên tiến như quang tử silicon.
Phần kết luận
Chip ghép kênh quang tử silicon do Đại học Phục Đán phát triển chắc chắn là một thành tựu quan trọng trong sự phát triển toàn cầu của công nghệ quang tử. Mặc dù vẫn đang trong giai đoạn thử nghiệm, nhưng tiềm năng công nghệ mà nó thể hiện đủ sức khơi dậy trí tưởng tượng về sự chuyển đổi của các phương thức truyền tải thông tin trong tương lai.
Việc hiện thực hóa tích hợp quang điện tử, tái cấu trúc kiến trúc hệ thống và tính khả thi của việc triển khai trên quy mô lớn đều là những bước quan trọng trong việc thúc đẩy ứng dụng thực tế của chip quang tử. Trong những năm tới, việc công nghệ này có thể chuyển từ phòng thí nghiệm sang các trung tâm dữ liệu và nền tảng điện toán hay không sẽ là chìa khóa cho sự thành công của công nghiệp hóa quang tử silicon.
Tài liệu tham khảo:
- Tốc độ truyền tải đạt 38Tbps! Chip quang tử silicon của Trung Quốc ra mắt, liệu có tạo nên bước đột phá lớn trong vòng ba năm tới?
- Chinese researchers invent silicon photonic multiplexer chip that uses light instead of electricity for communication — CCP says China’s early steps into light-based chips precede ‘major breakthroughs’ in three years
- Chinese researchers develop ultra-high-capacity chip, facilitating on-chip optical data transmission
(首圖來源:VCG)
