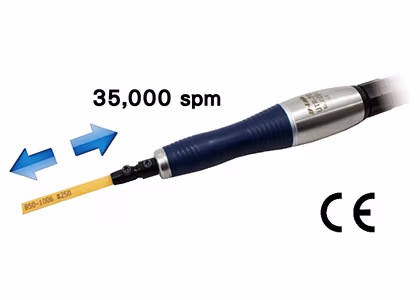

UTR-70 渦輪式氣動銼磨機

NT$5000

  • 使用氣動渦輪馬達,維修容易
  • 低噪音、低振動、壽命長
  • UTR-70適用於高效率及較大面積之研磨

UTR-70 渦輪式氣動銼磨機



行程 進氣壓力 重量 尺寸
0.7mm 90psi (6.2kg/cm2) 220g Ø28x200L (mm)


一般組裝

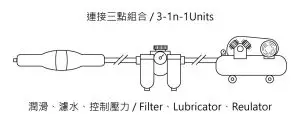

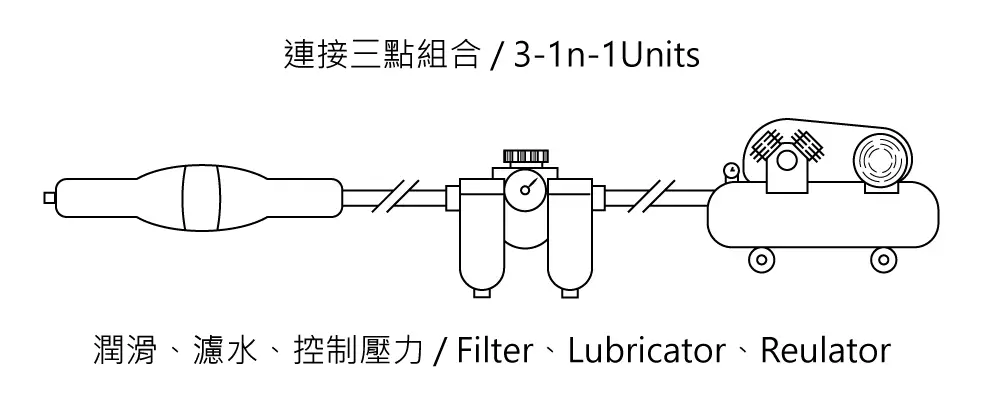

為了使氣動工具達到最好的狀態並延長它的壽命, 需連接三點組合使用, 以達到濾除水氣, 控制進氣壓力和潤滑之目的。


提高使用性能以及使用壽命之規定 :

為了使氣動工具達到最好的狀態並延長它的壽命, 需連接三點組合使用, 以達到濾除水氣, 控制進氣壓力和潤滑之目的。

  • 使用氣動工具之前請務必確認三點組合內的油壺內是否有足夠的潤滑油。
  • 設定三點組合之進氣壓力於90psi ( 6.2kg/cm) 為最適合的使用條件。
  • 使用之前請先檢查三點組合之濾水瓶是否已滿,若已滿請先將水洩出。
  • 調整三點組合的進油量, 建議每分鐘約2CC (經常使用狀態下)。
  • 若遇到假日或者長時間沒有使用氣動工具,在第一次開啟時請提高三點組合之進油量達到每分鐘4CC, 另外開啟氣動工具時使其低速空轉20-30秒, 讓潤滑油確實潤滑每個零件後, 再調整至正常轉速使用為佳。
  • 潤滑油的選擇: 請勿使用過於黏稠的潤滑油, 建議可使用循環機油R32


操作情況, 開始/停止設置 :

  • ON/OFF開關是以旋轉方式操作, 當開關閥體朝向使用者時, 逆時針轉為ON(開), 順時針轉為OFF (關)
    ※氣動工具使用之前請先確認開關是處於 ”關” 的狀態。
  • 開啟氣動工具開關時請旋轉 90° 即可, 這樣就已經可達到最大運轉速度, 若旋轉開的角度過大, 不僅沒有效果且會造成開關閥脫落損壞。


保護裝置

使用時請穿上如護耳器,護目鏡,安全圍裙,頭盔,手套等任何必要之防護設備。


氣動工具使用後之收納

該工具必須保持在乾淨, 乾燥的地方, 且建議存放於恆溫處, 避免溫度驟變的環境。操作過程中氣動工具未完全停止時請勿放下氣動工具。


詳細安全規則和提醒

當使用氣動工具時, 安全是主要的考量。 氣動工具必須在安全狀況下操作, 請於使用前閱讀以下條文並且安全的使用氣動工具。

  • 本氣動工具設計用來研磨或雕刻以及精細的拋光等工業用途, 請勿使用於人體!
  • 操作之前先確認氣壓, 氣壓低於90psi(6.2kg/cm2)會減少轉速以及力量, 但高於90psi時將會導致超速運轉, 這是非常危險的, 且會縮短工具的壽命!
  • 請使用品質良好的的磨料耗材, 請不要使用有破損或品質狀況不佳的耗材。
  • 工作時若噪音指數超過85dB(A), 操作員必須配戴耳塞或護耳器。
  • 操作員長時間的使用可能會因震動而導致工作傷害, 特別是手掌和手臂。由震動造成的工作傷害取決於許多因素, 如使用的耗材類型, 製程, 使用者身體狀況, 工作環境, 工作時間, 溫度等等。 所以操作人員使用氣動工具時必須根據ISO5349條文施工。
  • 使用時注意頭髮, 寬鬆的衣服或領帶等以免被氣動工具捲入。
  • 工作區域應通風良好, 最好搭配集塵器, 可避免吸入粉塵或由空壓機排出的氣體。
  • 如果任何潤滑劑沾污眼睛或意外食入請立即尋求醫師治療。
  • 未經製造商許可或同意, 請勿修改或拆卸氣動工具。
  • 在氣動工具運行過程中, 切記不要觸摸旋轉中的耗材。
  • 確保使用所產生的火花, 不會傷害到身邊的人或噴濺到易燃物質等。
  • 確保被加工的工件已經被確實的支撐或固定, 以避免工件飛出。
  • 不要使用標準配備以外的風管, 且使用時請勿猛力拉扯風管。


建議夾持長度以及轉數與伸出長度之安全建議

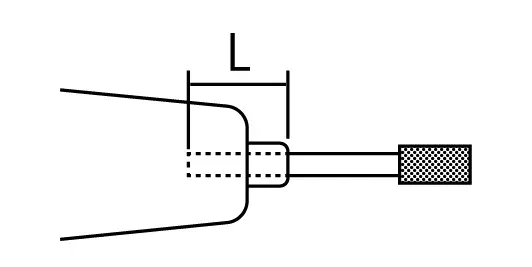

注意: 夾持長度L不應該小於10mm





ØD (mm) T (mm) 建議耗材伸出長度 H (mm)
13mm 25mm 38mm
3.0 13 105,000rpm 64,000rpm 46,650rpm
6.0 13 60,000rpm 38,000rpm 26,250rpm
9.5 13 45,370rpm 28,500rpm 21,000rpm
9.5 25 26,250rpm 18,750rpm 14,250rpm
13 13 34,500rpm 22,500rpm 16,870rpm
13 25 20,620rpm 13,870rpm 10,120rpm
  • L = 夾持長度
  • H = 耗材伸出長度
  • T = 磨料長度
  • ØD= 磨棒直徑
