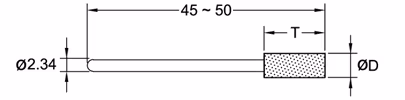

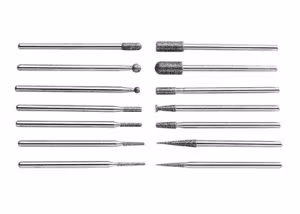

BH 系列 鑽石磨棒 (柄徑 : Ø2.34 mm)

BH 系列 鑽石磨棒 (柄徑 : Ø2.34 mm)

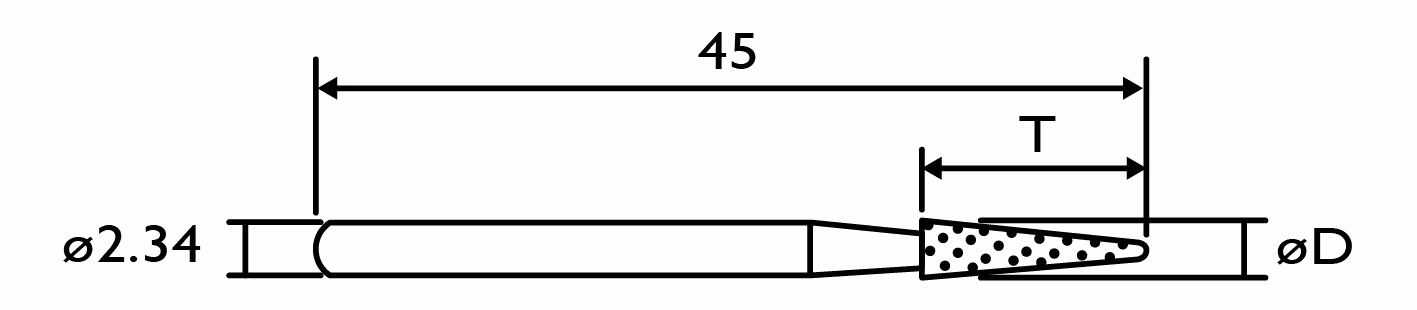

單位 : mm

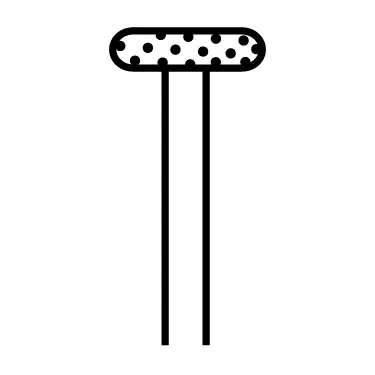

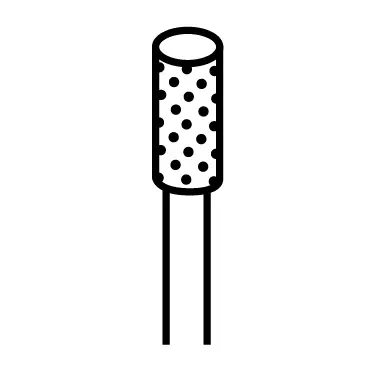

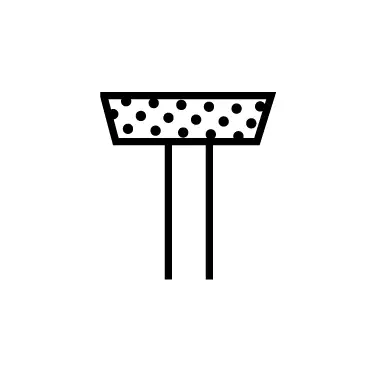

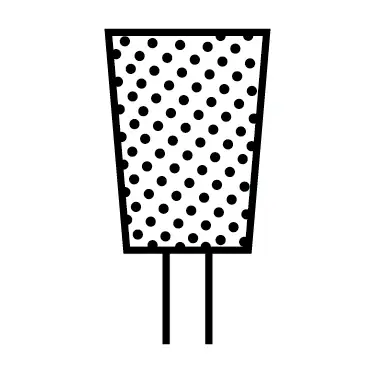

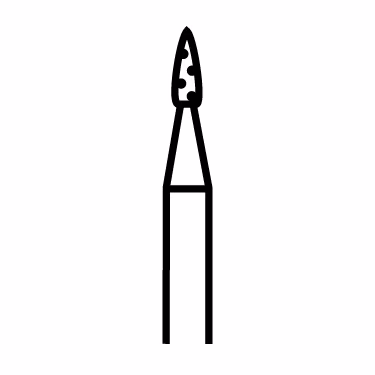

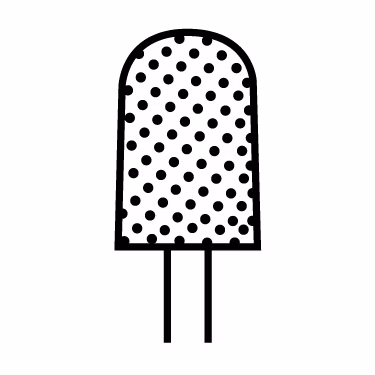

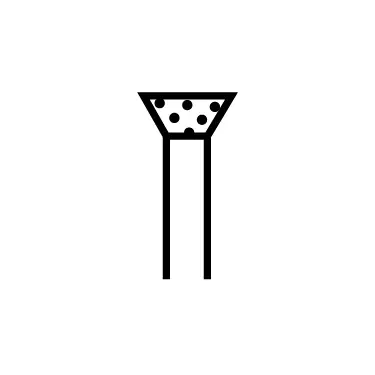

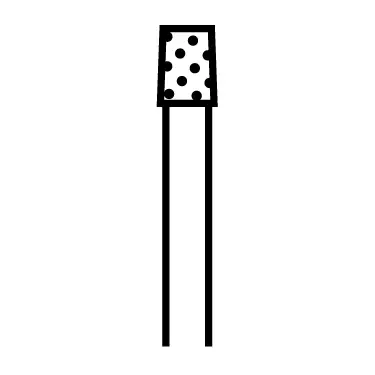

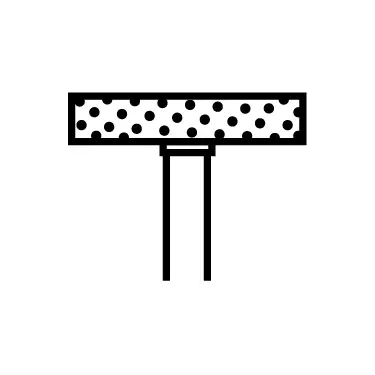

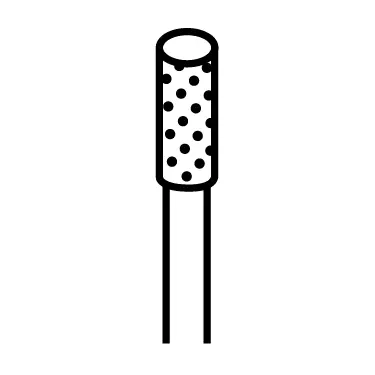

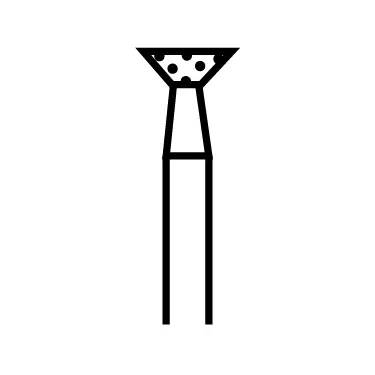

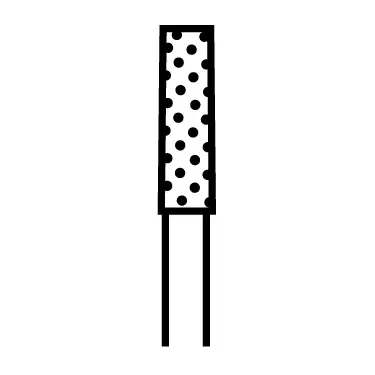

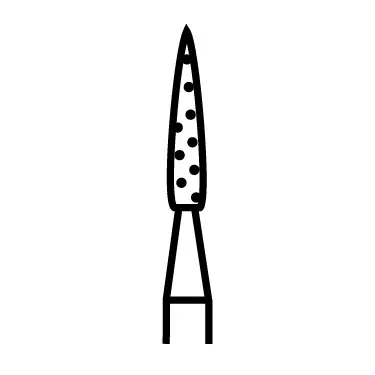

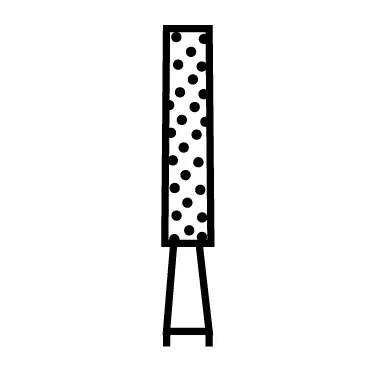

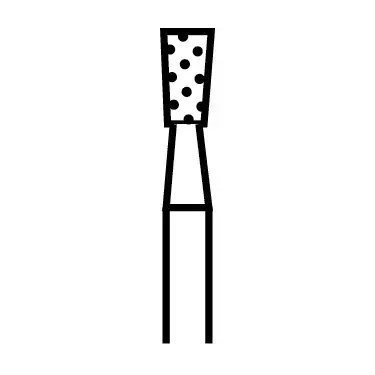

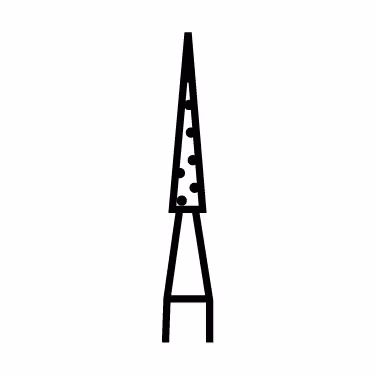

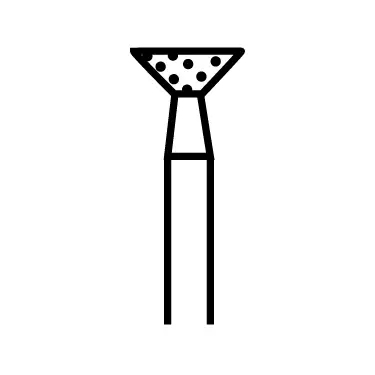

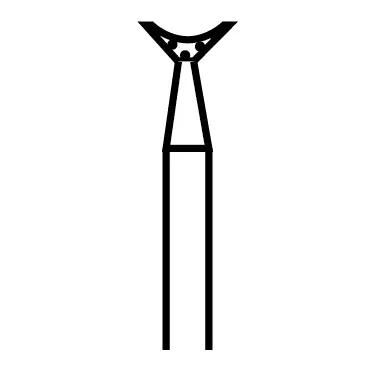

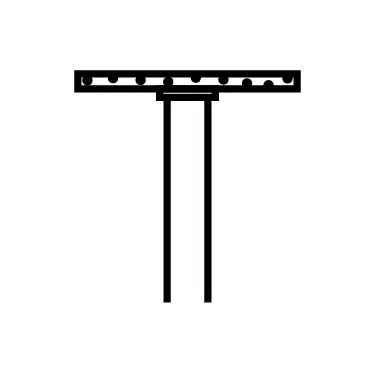

編號	BH160E	BH60Q	BH60R	BH30A	BH25K	BH25J	BH25F	BH30V	BH15P	BH20B
ØD	16	6.0	6.0	3.0	2.5	2.5	2.5	3.0	1.5	2.0
T	0.5	10	14	15	10	10	6	(45°)	10	–
粒度	#200	#100	#100	#120	#150	#150	#120	#200	#200	#150

• BHS-10 : 套裝10支組，含以上10種磨棒各1支。

編號	BH11A	BH14A	BH19A	BH24A	BH27A	BH32A	BH39A	BH49A	BH14R	BH24R
ØD	1.1	1.4	1.9	2.4	2.7	3.2	3.9	4.9	1.4	2.4
T	7	7	7	7	7	7	10	10	10	13
粒度	#150	#150	#120	#120	#120	#150	#120	#120	#120	#120

編號	BH20B	BH24B	BH30B	BH35B	BH39B	BH14C	BH19C	BH29C	BH39C	BH49C
ØD	2.0	2.4	3.0	3.5	3.9	1.4	1.9	2.9	3.9	4.9
T	–	–	–	–	–	7	7	7	10	10
粒度	#150	#120	#120	#120	#120	#150	#120	#120	#120	#120

編號	BH18P	BH24P	BH29P	BH42P	BH14T	BH19T	BG26T	BH30S	BH30Y	BH17J
ØD	1.8	2.4	2.9	4.2	1.4	1.9	2.6	3.0	3.0	1.7
T	10	12	14	6	7	7	7	6	–	10
粒度	#150	#150	#150	#150	#120	#120	#120	#120	#150	#150

• BHS-30 : 套裝30支組，含以上30種磨棒各1支。
• BHS-20 : 套裝20支組，含以上有＊標示之磨棒各1支。

---

單位 : mm

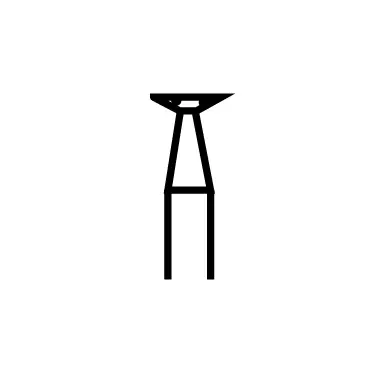

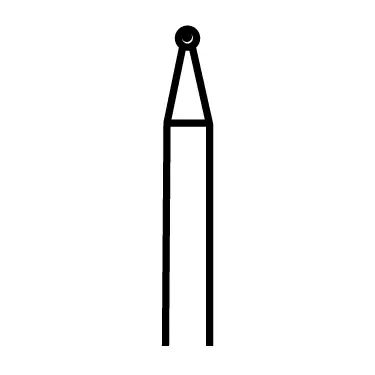

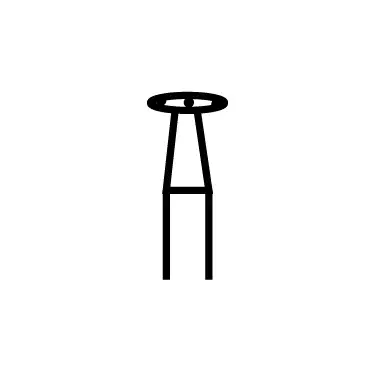

編號	D1	D2	D3	D4	A11	A12	A13	A21	A30	7A	8A	C3	C13	C23	TR	1R
ØD	1	2	3	4	1	1.5	1.5	2.5	3	7	8	0.9	1.5	2	1.5	1.5
T	–	–	–	–	5	5	7	7	7	6	10	4	10	10	8	10

編號	KS	1LR	2R	2LR	3R	5R	6R	7R	8R	K6	K10	KA	12BA	14BA	16BA	19BA
ØD	3.5	1.5	2	2.5	3	4	5	7	8	2	2.5	7	4	6	10	12
T	6	10	12	12	12	12	12	12	12	5	7	12	–	–	–	–

編號	T11	T12	T13	T30	1A	2A	2LA	3A	5A	6A	RZ	2LB	A14	Kr5	Kr8	Kr9
ØD	1	1.5	2	3	2	2.5	2.5	3	4	5	4	2.5	2.5	6	8	8
T	4	4	4	4	8	12	10	10	10	10	6	12	7	1.5	2	3

編號	A20	A31	10B	12B	13B	14B	16B	16BB	16BC	13nk	13mB	16mC	16mB
ØD	2.5	3	2.7	4	5	6	10	10	10	5	13	16	16
T	7	7	–	–	–	–	–	–	–	–	2.5	2.5	3.5

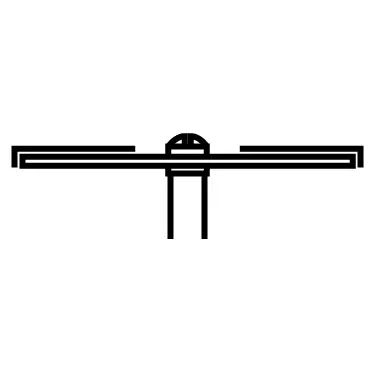

編號	RT	10X	17X	18X	19X	23X	10BN	12BN	13BN	10mA	13mA	16mA	K25	K30
ØD	5	1.8	4	6	10	16	2.5	4	5	10	13	16	4	5
T	7	0.5	0.8	1	1.6	2	–	–	–	2.5	3.5	3.5	0.4	0.6

編號	K35	K45	K50	K55	K60	20mA	88D	88C	88A
ØD	6	10	10	12	12	20	22	22	22
T	0.5	0.5	1	0.6	1	3.5	0.45	0.35	0.45

有任何疑問?  聯絡宏崴
