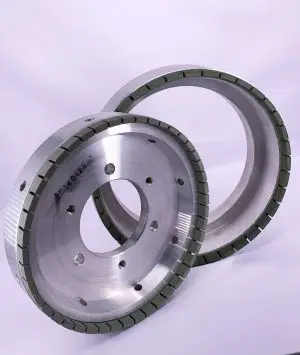

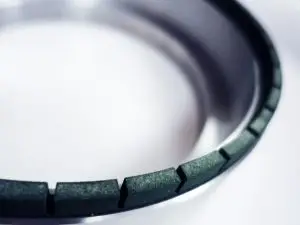

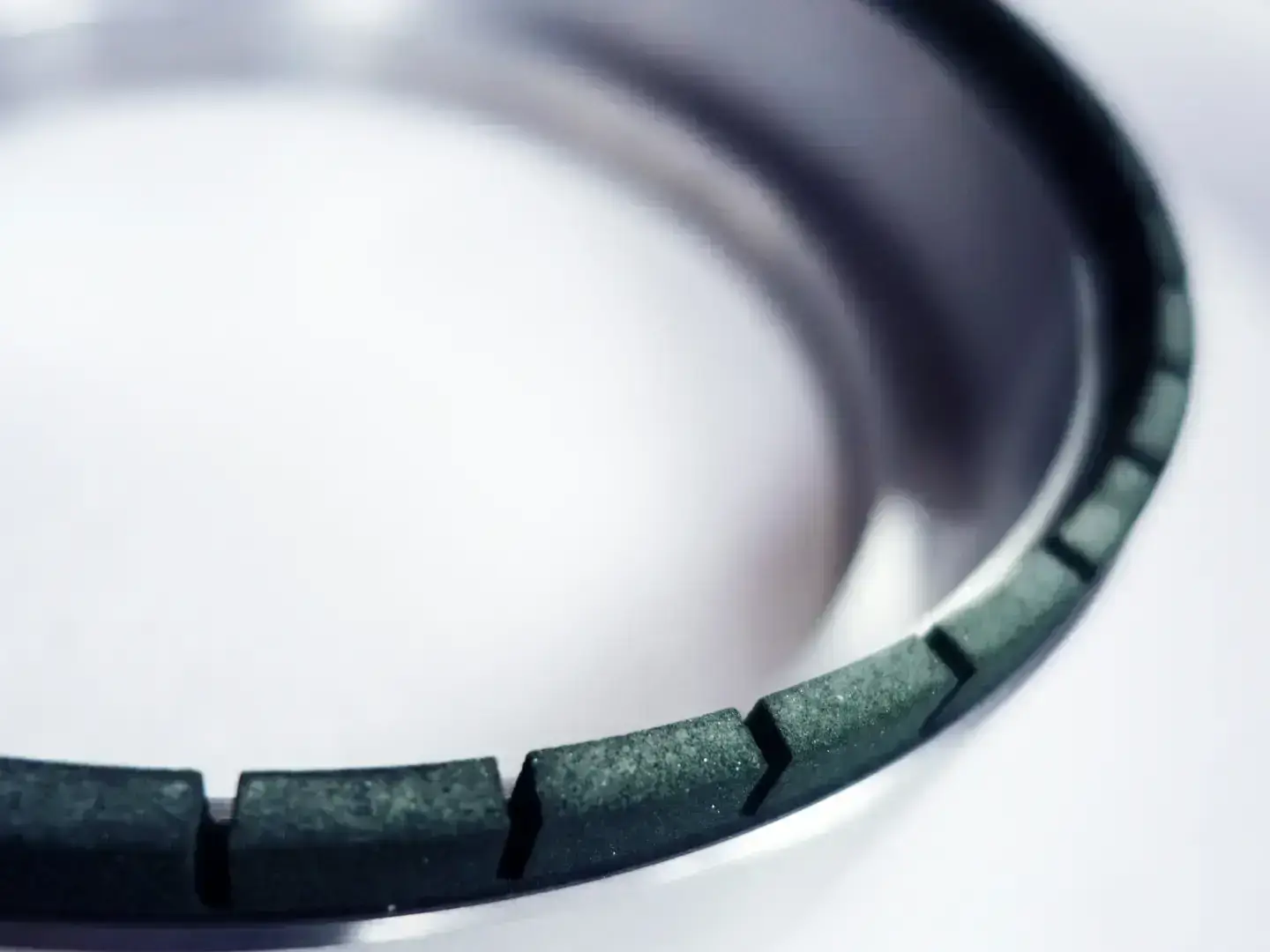

晶圓平面磨削用砂輪
宏崴實業提供客製化服務,
為您製作最適合的晶圓平面磨削用砂輪
產品特點:
- 適用於多種晶圓材料,滿足不同製程需求。
- 具備穩定的高材料移除率,有效縮短加工時間,提升生產效率。
- 優異的磨耗控制設計使砂輪使用壽命更長。
- 研磨過程中研削阻力低,有助於保護設備與工件,穩定加工品質。
用途:
- 矽晶圓的平坦化
- 背面減薄研磨
應用領域:
- 矽半導體晶片、化合物半導體晶片、陶瓷晶片(氧化鋁、AlN)。
- 寬能隙半導體晶圓(SiC、GaN),聲表面波濾波器片(LT,LN),藍寶石玻璃晶片。
- TSV封裝晶圓(銅/化合物)。
訂購砂輪時請指明下列事項:

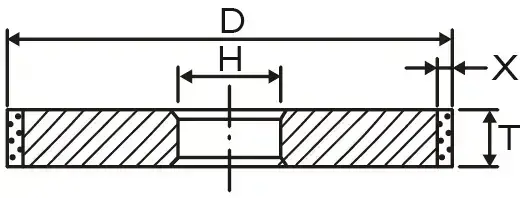

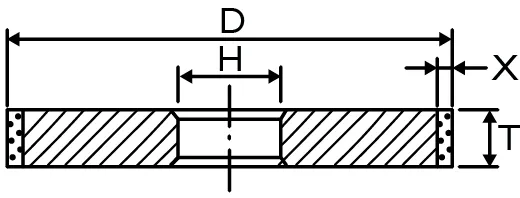

- 砂輪之形狀及各部尺寸:如1A1、14A1
- 磨料種料:鑽石
- 粒度:例如:#150
- 集中度:例如:C-75
- 結合劑:例如:樹脂結合劑或陶瓷結合劑
- 冷卻方式:乾磨或濕磨
- 數量及交期:
- 轉速及加工條件:
- 加工設備型號:
- 多數製造商都會在砂輪上標示以下資訊:
磨料種類 | 150 粒度 |
N 結合度 |
75 集中度 |
R 結合劑 |
3.0 磨料層厚度 |
---|---|---|---|---|---|
D : 天然鑽石 SD : 人造鑽石 |
#60 #80 #100 #150 #200 #270 #325 #400 #600 |
J / 軟 L N P R / 硬 |
25 50 75 100 125 150 |
R: 樹脂結合 V: 陶瓷法 |
1.0mm 1.5mm 2.0mm 3.0mm 5.0mm 10.0mm |
來圖範例
規格比較

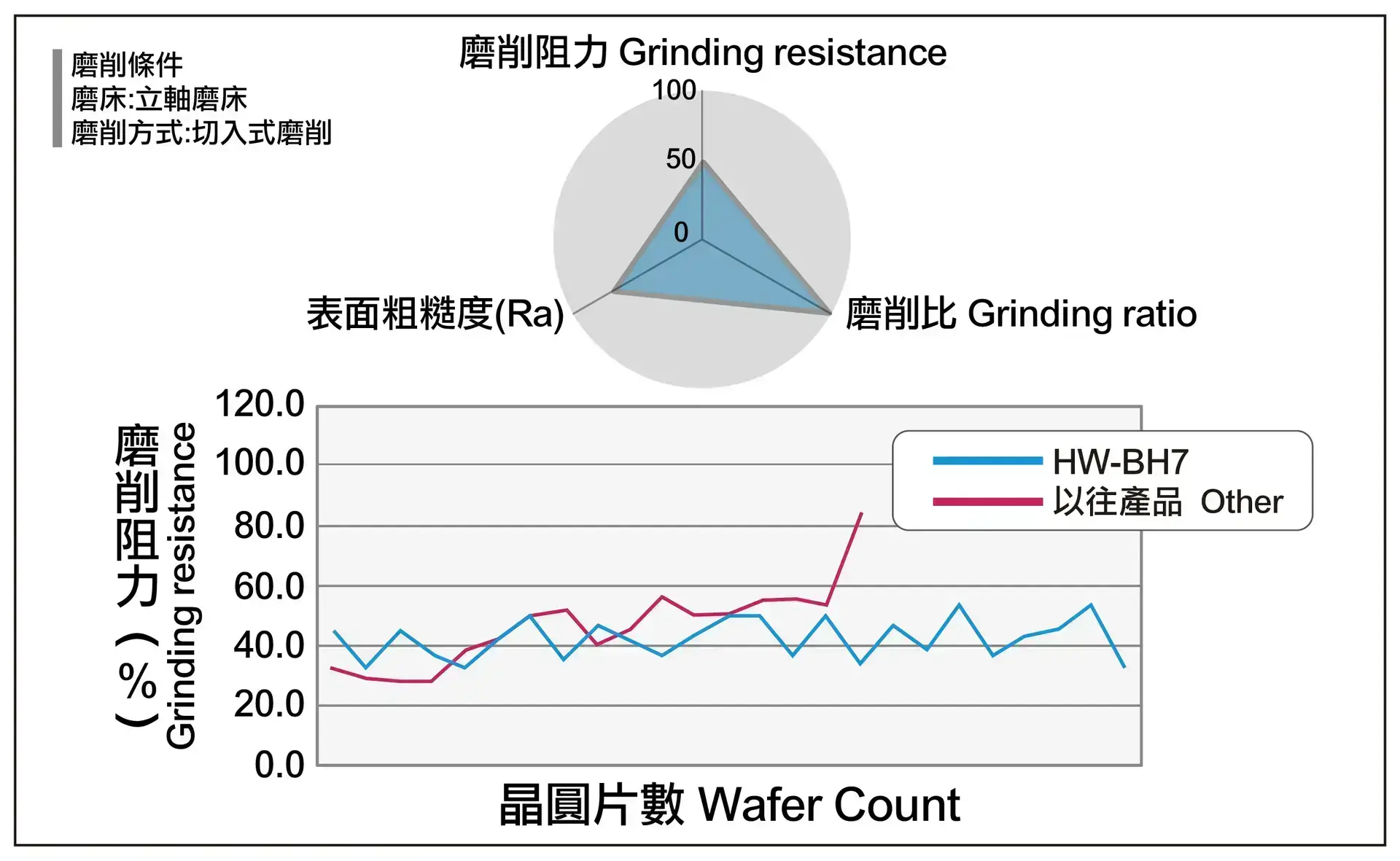

WH-BH7
此款砂輪因具有良好的自銳作用,即使是難以進行無修銳連續磨削的蝕刻面,也可以做到無修銳連續磨削。因採用高性能的結合劑類別及砂輪設計,磨削阻力小,使用壽命長,能獲得高磨削比。
WH-BH14
此款砂輪採用降低磨削阻力的填充劑及多氣孔結構,所以在極低的負荷下也可完成磨削作業。研磨晶圓時,能將損傷減到最小,獲得良好的表面加工品質。

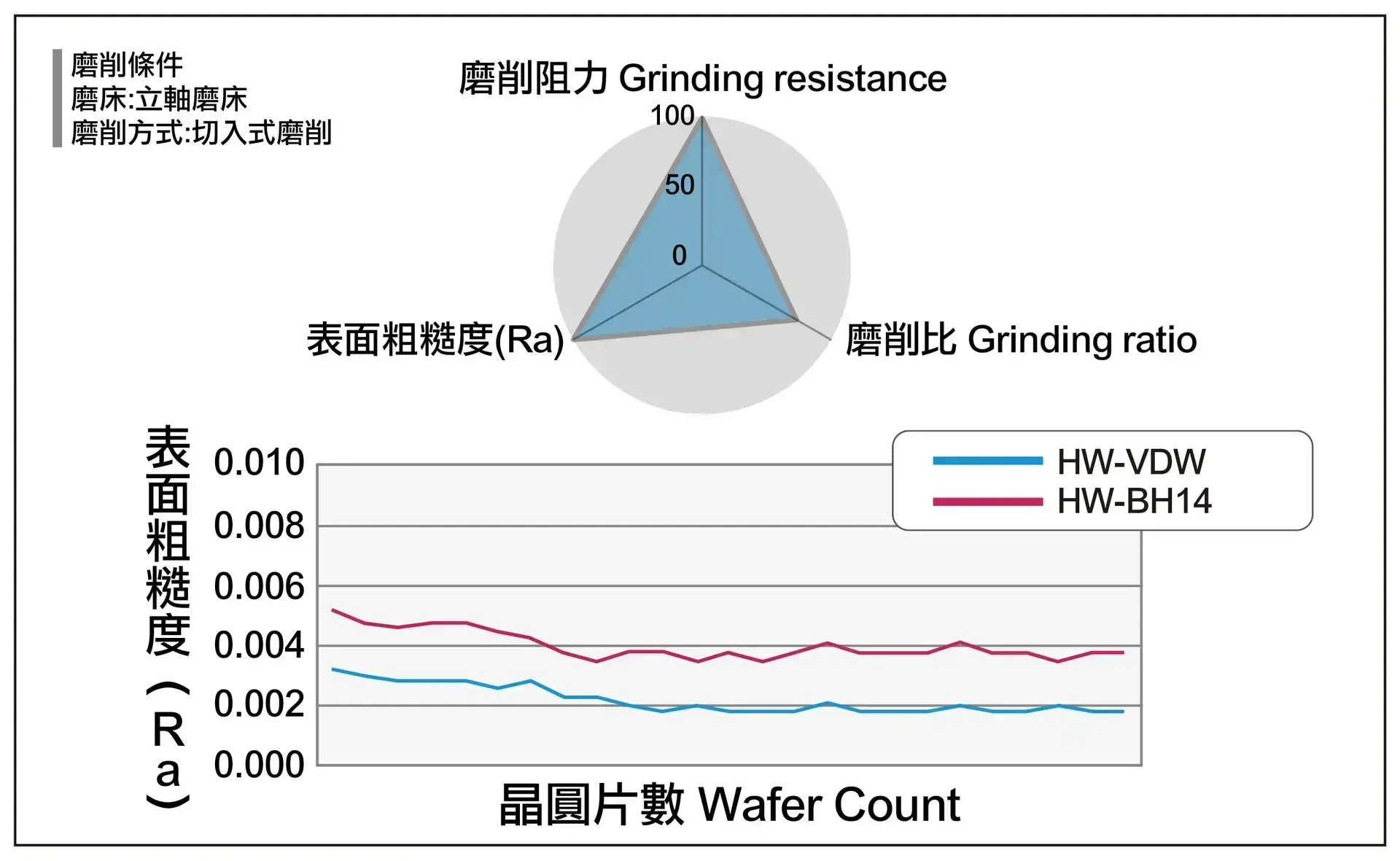

WH-VDW
此款砂輪成功使細微的鑽石磨粒均勻分布,消除了陶瓷結合劑容易出現的刮傷問題。因陶瓷結合劑的磨粒保持力強,可達成高精度的鏡面表面精磨。
另外,此款砂輪為多氣孔砂輪,能夠抑制磨削阻力上升。
有任何疑問? 聯絡宏崴
