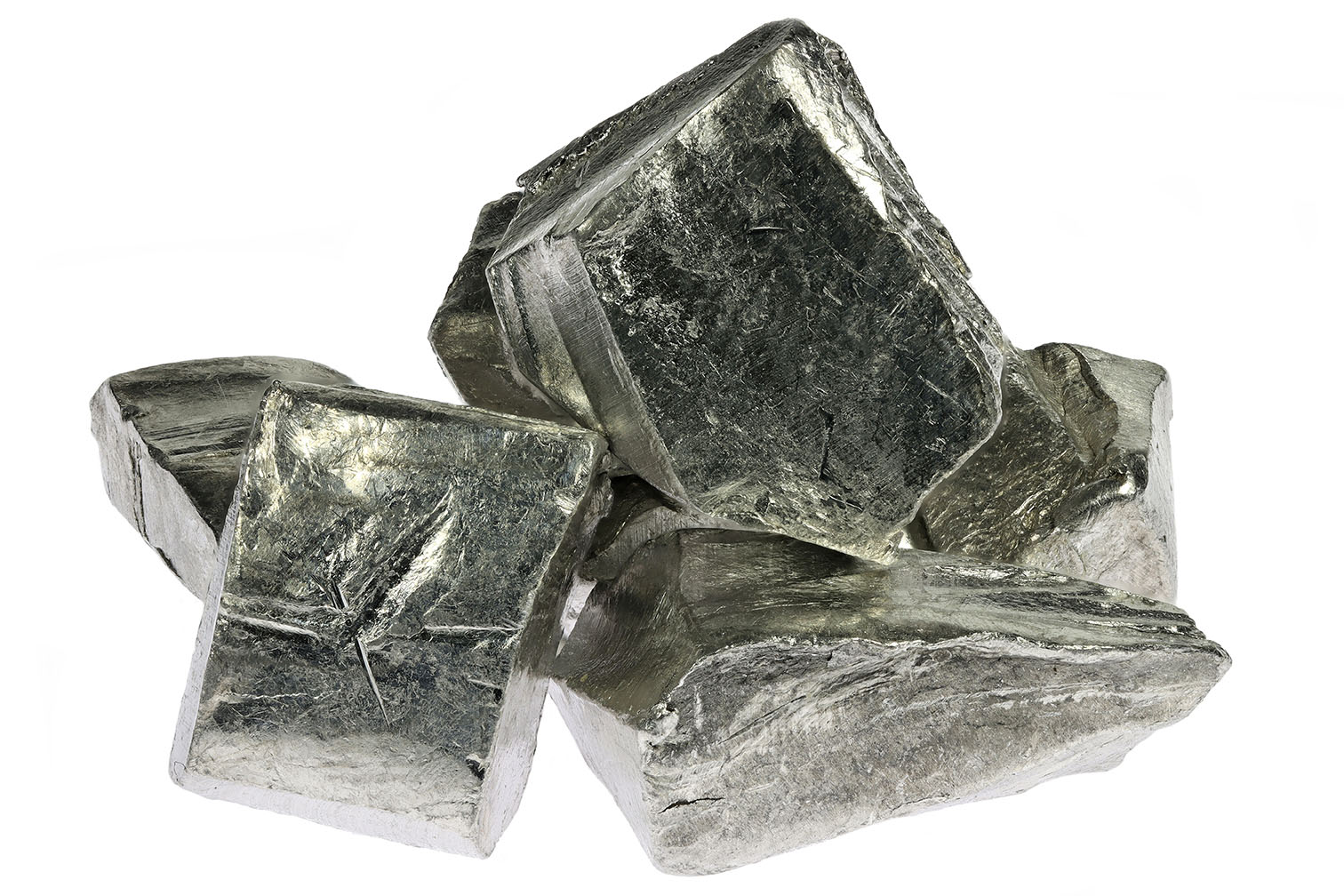

在現代高科技產業中,許多關鍵元件的製造仰賴稀有金屬,而銦(Indium, In)便是其中不可或缺的一員。銦是一種柔軟、銀白色、極具延展性的金屬,以其優異的導電性、光學特性與化學穩定性,被廣泛應用於半導體、太陽能電池、顯示器與航太領域。本文將從歷史來源、基本介紹、物理與化學性質、純度規格到應用範疇,全面解析這種被譽為「電子產業黃金配角」的稀有金屬。
目錄
歷史來源
銦於 1863 年由德國化學家 斐迪南·賴希(Ferdinand Reich) 與 希羅尼穆斯·里赫特(Hieronymus Richter) 在薩克森邦弗賴貝格的礦石實驗中發現。當時,他們正研究含有鉈元素的礦石,卻在光譜中意外觀測到一條明亮的靛藍色譜線,這條特殊的光譜信號證明了新元素的存在。由於這種藍色光譜特徵,科學家將其命名為「銦」(Indium),字源來自拉丁文 indicum,意為「靛藍色」。
在 1864 年,里赫特成功分離出金屬銦,並於 1867 年巴黎世界博覽會展出了第一塊重達 0.5 公斤的銦錠,這標誌著銦的誕生與工業應用的開端。
銦的基本介紹
銦主要存在於 閃鋅礦(sphalerite) 中,通常作為鋅精煉的副產物提取。由於自然界含量極低,其供應高度依賴於鋅礦產業。
物理與化學性質
物理性質
- 原子量:114.818
- 密度:7.30 g/cm³
- 熔點:156.61 °C
- 沸點:2060 °C
- 硬度:莫氏硬度 1.2,極為柔軟,可用刀劃傷並在紙上留下痕跡
- 結構:體心四方晶系
- 特殊性質:
- 在低於 3.41 K 時會成為超導體
- 具有良好的延展性與黏附性
- 彎曲時會發出類似「鳴聲」的高頻聲響
化學性質
銦的化學性質介於鎵(Ga)與鉈(Tl)之間,能與玻璃、石英和雲母等材料緊密結合。它能形成多種化合物,如 氧化銦(In₂O₃)、氯化銦(InCl₃)、硫化銦(In₂S₃),廣泛應用於電子、光電與光學領域。
銦的純度與規格
銦的應用對純度要求極高,常見規格如下:
規格 | 純度 | 檢測雜質 | 雜質總含量 | |
⾼纯銦(5N) | 99.999% | Ag、Al、Cd、S、Si、As、Cu、Fe、Mg、Ni、Pb、Tl、Sn、Zn | <10ppm | |
超純銦(6N) | 99.9999% | Cd、S、Si、Cu、Fe、Mg、Pb、Sn | <1ppm | |
超⾼純銦(7N) | 99.99999% | Ag、Cd、Cu、Fe、Mg、Pb、Ni、Zn | <0.1ppm |
物理型態包括 粉狀、丸狀、錠狀、棒狀、絲狀 等,以滿足不同產業製程需求。
應用範圍
銦以其低熔點、優異的導電性與良好的黏附特性,在各項高科技產業中扮演關鍵角色。
在半導體與電子領域中,銦是製備Ⅲ-Ⅴ族化合物半導體,如InP、InAs、InSb的重要材料,這些化合物被廣泛應用於高速電子元件與光電元件中。同時,銦也可作為摻雜劑,應用於鍺電晶體與光電二極體的製造。此外,銦具有優良的電接觸特性,常被用於高可靠性積體電路的電極與焊料,提升電子產品的穩定性與壽命。
在顯示與光電產業方面,氧化銦錫(ITO)是液晶顯示器(LCD)、觸控面板及太陽能電池透明導電膜的核心材料。全球超過七成的銦消費量來自ITO製造,可見其在顯示技術中的重要性。除此之外,銦也應用於發光二極體(LED)與光學玻璃製作,促進光學元件的透明度與效率。
在能源產業中,銦是CIGS(銅銦鎵硒)薄膜太陽能電池的關鍵成分。此類電池兼具高光電轉換效率與低成本,代表新世代可再生能源技術的重要方向。同時,銦亦用於核能產業中,特別是中子檢測器與反應爐控制棒,確保核能運作的精準與安全。
在航太與特殊材料領域,銦因具黏附力強與低蒸氣壓的特性,常被用於高真空密封墊,適合太空設備及高空儀器使用。其抗腐蝕與反光性能也使其成為船舶反光鏡、裝飾工藝及耐鹼性防護塗層的重要材料。
此外,在其他應用方面,銦可製作熔點可調的易熔合金,用於保險絲與溫控器等裝置。其焊接材料亦能有效結合壓電材料與多層積體電路,確保組件間的穩定黏合。銦化合物則常被添加於光學玻璃、螢光粉及燈具中,以改善光學性能與發光品質。
結論
雖然銦在地殼中的含量稀少,但其在現代高科技產業中的地位舉足輕重。從半導體到太陽能電池,從液晶顯示器到航太應用,銦憑藉其獨特的物理與化學性質,已成為推動科技進步的關鍵原料。隨著新興應用持續擴展,銦的需求將以每年 10%–20% 的速度增長,也讓這種金屬在未來的材料科學與能源產業中扮演更加關鍵的角色。
