在精密加工領域中，研磨是一項重要的工序，對產品的尺寸精度與表面品質有直接影響。如果發生刮痕、燒傷、振浪及橫送印紋等，這絕對不是我們加工人想看到的。
但…如果真的發生又要如何解決呢?這就是本次的重點~
本文將從問題怎麼發生到逐一分析其背後的機械、操作、工藝及環境因素，提供系統性的解決方案，作為研磨品質管理的重要參考。
目錄

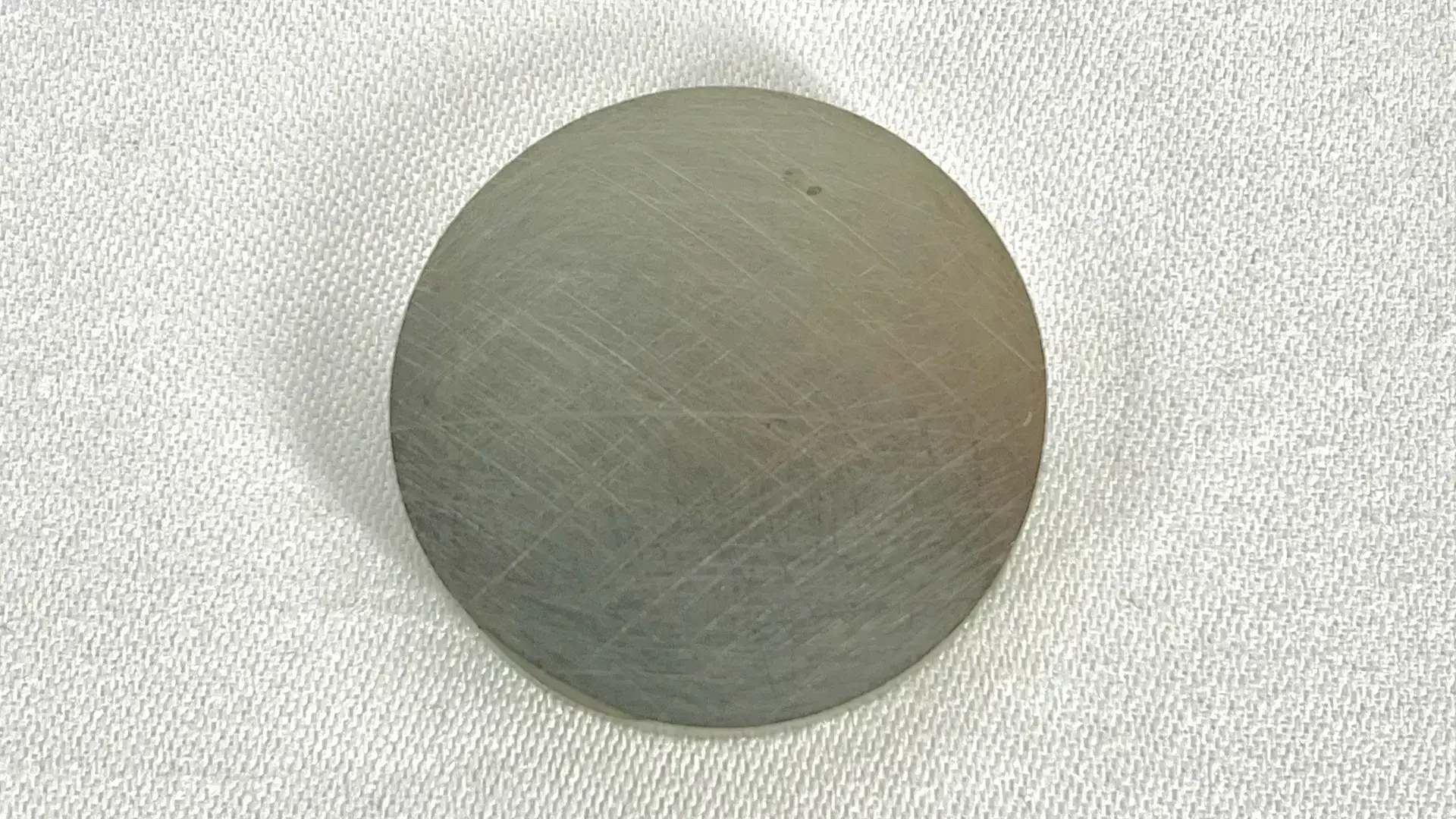

什麼是研磨刮痕?
刮痕的產生主要來自於磨粒與工件表面接觸時所造成的不均勻切削。
當磨料中存在較大或突出的磨粒時，這些磨粒在施加壓力的過程中會優先接觸並深入材料表面，導致切削深度增加。相較於其他較小的磨粒，這些突出磨粒會劃出較深的溝痕，即為刮痕。
什麼是研磨燒傷?
當磨削過程中產生過多熱量時，可能會導致一種稱為磨削熱損傷（又稱磨削燒傷）的現象。這種熱損傷會使材料的硬度下降，並在工件表面產生拉伸殘餘應力，進而降低其疲勞壽命。若發生在承受動態負載的關鍵零件上，甚至可能引發嚴重的結構性故障。
研磨燒傷會導致以下問題:
- 工件熱膨脹與氧化。
- 表面研磨燒焦導致工件性能降低。
- 裂痕與加工缺陷。
- 過大的研磨熱可能在加工過程中或完成後，造成微裂紋甚至細微裂痕，進一步削弱工件的結構完整性。
※延伸閱讀:研磨時為什麼會產生熱？控制熱量對砂輪和工件有多重要？
常見發生研磨刮痕的狀況
- 機械震動
當機台或夾具產生震動時，會影響砂輪與工件間接觸不穩定，使得研磨表面產生不規則的波紋或刮痕，進而影響加工精度與表面品質。 - 工件上有傷痕
若工件在加工前已有傷痕或凹痕，這些瑕疵在研磨過程中不易被完全去除，甚至可能進一步擴大，造成成品表面缺陷。 - 砂輪結合度不適當
結合度過高會使磨粒不易脫落，導致切削力過大、產生過多熱量；而結合度過低則容易使磨粒提前脫落，降低砂輪壽命並影響加工穩定性，進而導致表面不良。 - 砂輪發生填塞或平滑
當砂輪表面被切削下來的材料堵塞（填塞），或磨粒變鈍（平滑），會使研磨作用減弱，產生滑切現象，不但容易造成刮痕，還可能導致過熱或表面損傷。 - 工件精度不良
工件若事先未經良好加工或定位不良，會造成尺寸偏差與表面不均，進而影響後續研磨品質，出現刮痕、燒傷或尺寸超差等問題。 - 砂輪產生研磨燒焦、研磨破裂
當研磨壓力過大或冷卻不足時，會產生高熱，導致工件表面燒焦或硬化層退化，稱為研磨燒傷；若砂輪品質不佳或使用方式錯誤，也可能導致破裂，進而損壞工件甚至造成安全問題。
※本次主要針對機械震動、振浪和工件上有傷痕、燒傷的異常狀況來深入討論，下章會分析異常的原因並提供解決方式。
機械震動、振浪異常原因與解決方式
我們可以根據振浪的樣式與現象來判斷發生的原因
| 異常狀況 | 原因 | 解決方式 | |
| 振浪 | 呈現同一間隔的波形 | 機械的震動 | 1.檢查機台基礎的安裝方式是否穩固，確認是否有鬆動或不平整的情形。2.對皮帶與齒輪進行更換或調整。3.檢查心軸與馬達之間的平衡狀況，防止偏心。4.重新檢查所有運動部件，確認滑軌、軸承等部位的順暢性與穩定性。 |
| 砂輪不平衡 | 1.對砂輪進行精確的動平衡調整。2.在砂輪削整完成後，應再次執行平衡校正。3.在研磨液尚未完全飛散前，切勿讓砂輪停止轉動。 | ||
| 砂輪不圓 | 1.在砂輪進行平衡調整的前後，都必須執行削整作業。 | ||
| 砂輪太硬 | 1.選用結合度較低的砂輪。2.改用顆粒較粗的砂輪。3.適度降低砂輪的轉速。4.減少每次的進刀量。 | ||
| 窄深而有規則的現象 | 砂輪太粗 | 1.改用顆粒較細的砂輪。 | |
| 不規則現象 | 工件裝置不良 | 1.確保工件夾持牢固，消除裝夾過程中的任何鬆動現象。2.檢查並修正中心頂針的位置與精度。3.適當潤滑與工件接觸部位。 | |
| 工件不平衡 | 1.根據工件的特性，選擇並安裝適合的平衡器具。2.使用大型磨床進行加工，提供更穩定的支撐和更高的精度。 | ||
| 削整不良 | 1.使用銳利的鑽石進行削整。2.對於已經鈍化的鑽石顆粒，應重新鑲焊以恢復其尖銳度。3.檢查削整器及其夾持裝置是否存在鬆動情況。4.削整器的伸出長度應適當，避免過長。 | ||
| 有規則的現象和不規則的現象同時出現 | 橫送台架得震動或鬆弛 | 1.檢查橫送軸承的運行狀況。2.定期為橫送軸承加注適量潤滑油。3.檢查輸送裝置的各個部件。 | |
| 長而距離寬廣的現象 | 砂輪心軸彎曲或震動 | 1.砂輪心軸真圓度的檢查。2.砂輪心軸彎曲的檢查。 | |
| 短密而距離平均的現象 | 砂輪心軸軸承鬆弛 | 1.在裝配過程中，應確保軸承已經牢固上緊。2.當發現軸承損壞或異常時，應立即進行修理或更換。3.減低砂輪的周轉速。 | |
| 寬而深度不同的不規則痕跡 | 砂輪太軟 | 1.使用結合度較硬的砂輪。 | |
| 分布寬廣的斑點 | 砂輪平滑 | 1.對砂輪進行精確平衡調整，並在削整後再次校正。2.定期清除砂輪表面及其底部的油污和積屑。 | |
燒傷、橫送印紋異常原因與解決方式
我們根據工件上的紋路來判斷造成異常的原因
| 異常狀況 | 原因 | 解決方法 | |
| 燒傷、橫送印紋 | 細小的螺旋狀條紋 | 削整不良 | 1.當砂輪修整器破裂時，應立即更換。2.削整過程中，橫向進給速度應保持緩慢。3.削整時，鑽石修整器應保持下傾15度、橫傾30度的角度。4.確保夾持器夾緊牢固。5.每次削整的切入深度應控制在較淺的範圍內。6.切勿讓夾持器碰觸到砂輪。7.削整應從砂輪的邊緣開始，而非中間，這有助於保持砂輪的均勻性和穩定性。8.在最後一次削整時，橫送方向應與研磨的橫送方向相反。9.削整時，鑽石的橫向移動速度應保持均勻。10.砂輪的邊緣應進行修圓（倒角)。 |
| 操作不良 | 1.確保砂輪工作面與工件表面保持平行對齊，以防止因角度偏差導致砂輪邊緣不正常切入工件。2.適當降低砂輪對工件的壓力。3.增加工件支撐結構或穩定架。4.減慢砂輪橫向進給速度。 | ||
| 螺旋狀的橫送印紋 | 砂輪緣端的接觸 | 1.砂輪的邊緣應進行修圓（倒角)。 | |
| 粗磨用砂輪和細磨用砂輪的磨粒大小差太多 | 1.在粗磨階段建議使用顆粒較細的砂輪。2.在細磨階段則可採用較粗的砂輪進行，並逐漸減少進刀量與橫向進給速度，直至加工無火花。 | ||
| 削整太粗 | 1.應減少削整的深度，同時降低橫向進給速度。 | ||
| 細磨方式不適當 | 1.在開始研磨時，應採用較快的橫向進給速度，以迅速去除前一道粗磨所留下的深痕與加工紋路。 2.接近研磨完成時，應降低橫送速度，以滑磨的方式進行細磨處理。 | ||
| 中心線不準 | 1.將砂輪與工件的中心線精確對齊。 | ||
| 削整不良 | 1.將削整器設置為下傾5度的角度。2.對砂輪的緣端進行修圓（倒角）處理。 | ||
| 孤立而較深的傷痕 | 削整不適當 | 1.使用鋒利的砂輪削整器進行修整。2.削整完成後，應使用堅韌的鬃刷徹底清潔砂輪表面。 | |
| 粗磨料或外來雜物留在砂輪面上 | 1.對砂輪進行徹底削整與修復。2.若砂輪損傷或磨耗過於嚴重，則應立即更換砂輪。 | ||
| 有機質砂輪的劣化 | 1.避免使用化學溶液型（Chemical Solution Type）冷卻劑，建議改用可溶性型（Soluble Type）冷卻劑，以減少對砂輪與工件表面的化學損傷。2.冷卻劑中的鹼性濃度應控制在 pH9 以下。3.夏季加工時，應採取措施防止冷卻劑溫度升高。 | ||
| 磨粒脫落嚴重 | 1.選用結合度較高的砂輪。建議詢問我們的業務進行推薦 | ||
| 砂輪緣盤鬆弛 | 1.安裝砂輪時應放置墊紙於砂輪與法蘭之間。2.固定螺絲時須對稱均勻鎖緊。 | ||
| 長寬各不相同的不規則燒傷痕跡 | 冷卻劑不清潔 | 1.定期清潔冷卻箱。2.檢查過濾器的功能狀況。3.在砂輪削整或更換後，應徹底沖洗保護罩內側。 | |
| 汙穢 | 1.維持工廠環境與空氣的清潔。2.安裝集塵設備。 | ||
| 成魚尾形 | 操作不良 | 1.避免將砂輪過度壓靠在工件上。2.操作時應使砂輪發揮較柔和且鋒利的切削效果。3.冷卻液應持續、均勻且大量供應至研磨區域，。 | |
※更換砂輪
如果有想要更換砂輪建議您提供您目前加工工件材質給我們進行評估，讓我們能推薦您最適切的選擇。
如果不知道怎麼提供型號也可以寄砂輪給我們看呦。
結論
研磨刮痕與燒傷等表面異常現象，大多源自於機械設備不穩定、工件裝夾不當、砂輪選用或削整方式不良，以及冷卻系統管理不當等因素。這些問題若未及時發現並改善，不僅會降低加工品質與精度，還可能導致設備損壞與生產品質不穩定。因此，應從設備保養、工藝條件設定、操作技巧及現場環境管理等多方面著手，建立完整的預防與改善對策，才能有效提升研磨作業的穩定性與產品的可靠性。
