半導體精密製程的秘密武器：鑽石研磨拋光耗材，高效提升晶圓良率與效能！

在瞬息萬變的全球半導體產業，每一次技術升級都是一場關鍵戰役。面對日益複雜的精密製程與日漸嚴苛的市場競爭，宏崴深知，提升晶圓良率不再只是技術挑戰，更是您掌握市場先機、實現投資回報率最大化的戰略核心。

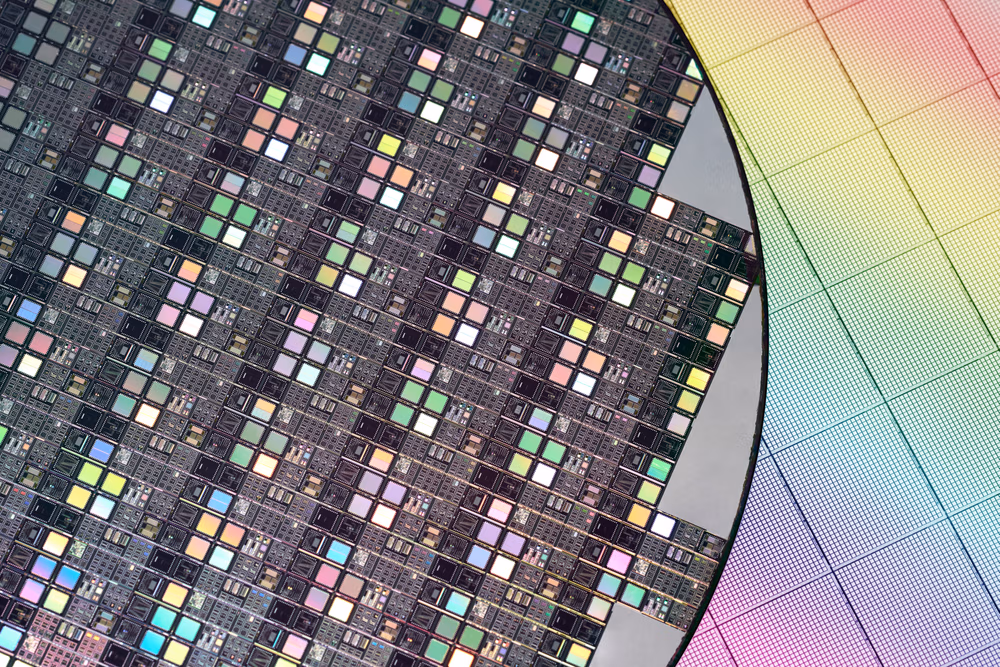

半導體是什麼？

半導體是一種介於導體和絕緣體之間的材料，其獨特之處在於導電能力可被精確控制。當沒有外部電壓時，半導體通常不導電；但一旦施加適當電壓，它就能導電，讓電流通過。這種特性是現代電子產品的核心。

從手機、電腦到各種家電，甚至我們日常使用的雲端服務，都離不開半導體元件。半導體材料製成的積體電路（IC），透過控制電流的通斷來執行邏輯運算。最基本的半導體元件有兩種：二極體（Diode）和電晶體（Transistor）。二極體是單向開關，只允許單方向電流通過；電晶體則是雙向開關，可讓雙方向電流流通。工程師們巧妙地組合這些元件，才得以實現各種複雜的電路功能。

化合物半導體是什麼？

過去，矽（Silicon, Si）一直是半導體的主流材料。但隨著電子產品對性能要求越來越高，矽的物理極限逐漸浮現。這時，化合物半導體便應運而生，成為突破現有技術瓶頸的關鍵。這類半導體由兩種或多種元素組成，例如大家常聽到的砷化鎵（GaAs）、氮化鎵（GaN）和氮化鋁（AlN），它們為新一代電子產品帶來了更強大的動力。

化合物半導體相較於矽的優勢：

• 更高的電子遷移率： 意味著更快的處理速度。
• 更寬的能隙（Band Gap）與優異的熱導率： 能承受更高電壓與溫度，提供更穩定、可靠的性能。
• 適用於高功率、高頻率及極端環境： 讓它們在高壓、高熱、甚至太空等嚴苛條件下仍能穩定運作。

這些卓越的特性，使化合物半導體被廣泛應用於照明、消費性電子、車用電子、能源、電信、數據通訊、軍事、國防和航空航太等領域。

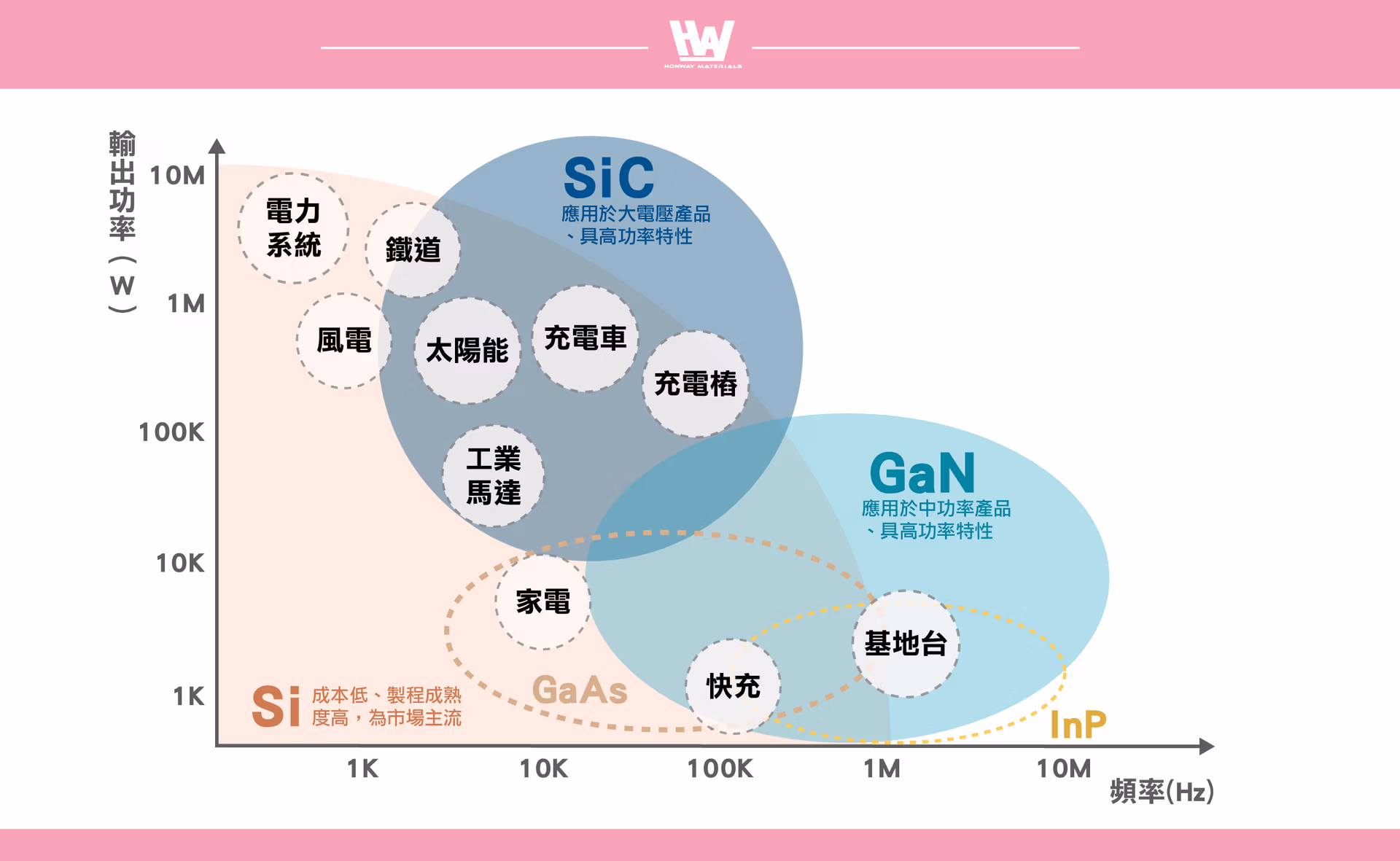

半導體材料的演進

半導體材料的發展大致可分為三個階段：

• 第一代半導體： 以矽（Si）和鍺（Ge）等單質半導體為主，主要用於邏輯IC和記憶體IC。
• 第二代半導體： 以砷化鎵（GaAs）和磷化銦（InP)等化合物半導體為代表。它們具有比矽更快的電子移動速度和更優異的高頻特性。主要應用於通訊射頻元件。，例如在手機的功率放大器（PA）中扮演關鍵角色。
• 第三代半導體（寬能隙半導體）： 又稱寬能隙半導體（Wide Band Gap, WBG） 是當前備受關注的焦點，主要材料是碳化矽（SiC）和氮化鎵（GaN），能隙通常大於 2.2eV。相較於前兩代，第三代能在高溫、高壓、大電流等嚴苛環境下展現卓越性能，提供更高的能量轉換效率和更低的損耗，在高功率、高頻應用領域潛力無窮。簡單來說，「能隙」越大，代表半導體在高壓高熱環境下越穩定。

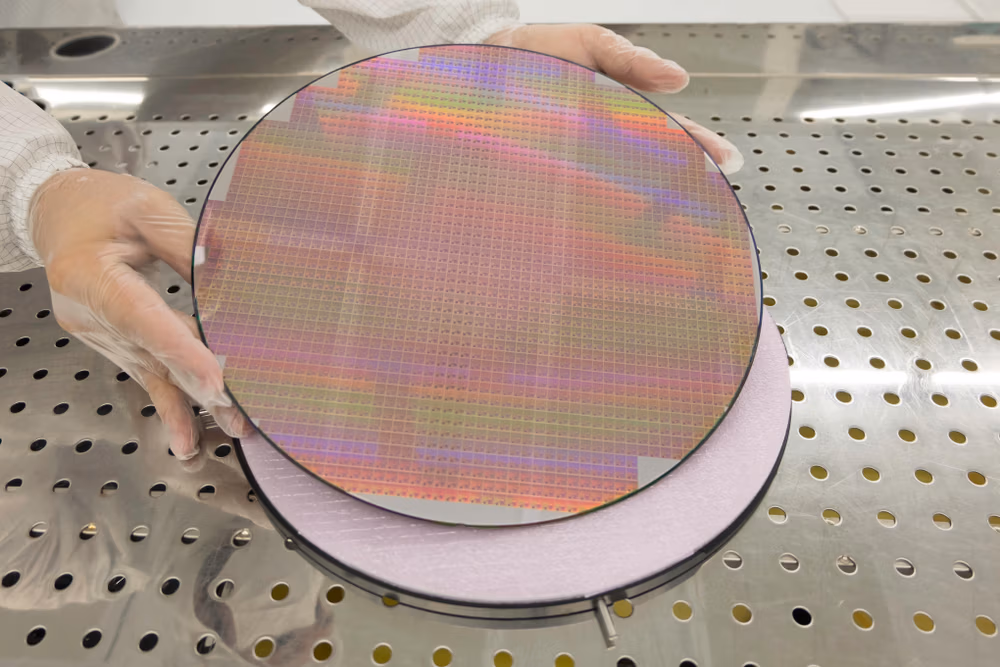

從矽到第三代半導體：製程特性與關鍵加工需求

我們宏崴的拋修解決方案能在過程到終端提供穩定的修整協助，其中在鑽石拋光液與鑽石碟上都能確保工件擁有極致的表面光潔度。

宏崴解決方案：為不同半導體材料量身打造的鑽石加工利器

宏崴深知，無論是普及的矽晶圓，還是新興的化合物半導體，如:GaAs、InP、SiC、GaN，每種材料在精密製程中都面臨獨特的挑戰。正是這些挑戰，驅動了我們對鑽石工業耗材解決方案的極致追求。

1. 第一代半導體(元素半導體)：矽 (Si)、鍺（Ge）

• 製程挑戰： 矽晶圓的製程關鍵在於對晶圓表面與邊緣的極致平坦度與完整性。任何微小缺陷都將影響最終元件效能與良率。
• 宏崴的關鍵工具：
  • 矽晶圓用倒角磨削砂輪： 確保矽晶圓邊緣光滑無損，有效預防崩裂。
  • 晶圓平面磨削用砂輪： 實現矽晶圓表面極致平坦，是高效製程的基礎。
  • 宏崴鑽石拋光液： ：提供多種奈米粒徑選擇，能達到鏡面級拋光(Ra≤0.01 um)效果，大幅提升元件性能與良率。
  • 宏崴拋光墊 (Polishing Pad)：配合拋光液（Slurry）與下壓壓力，移除晶圓表面多餘的材料，如氧化層、介電層（ILD）、金屬層（如 Cu、W）等，確保製程穩定。

※鑽石碟諮詢:

介紹：通過其高硬度，精確修整研磨墊、拋光墊進行修整，確保拋光墊的平整度和切削性能，維持最佳切削性能，以維持晶圓拋光過程中的平整度和速率，提高良率。

提供服務：如果想要了解更多細節資訊，歡迎聯絡宏崴，宏崴提供專業相關服務，為您打造個人化專案。

2. 第二代化合物半導體：砷化鎵 (GaAs)、磷化銦 (InP)

• 製程挑戰： 這些高頻光電材料對晶圓的平面度與光滑度要求極高，直接影響元件的高頻特性與光電性能。
• 宏崴的關鍵工具：
  • 晶圓平面磨削用砂輪： 精密磨削這些高頻光電材料晶圓，確保晶圓表面達到奈米級超高平坦度。
  • 宏崴鑽石拋光液： 提供多種奈米粒徑選擇，能提供極致的表面光潔度(Ra≤0.01 um)，確保元件光電與電氣性能卓越。
  • 宏崴拋光墊 (Polishing Pad)：配合拋光液（Slurry）與下壓壓力，移除晶圓表面多餘的材料，如:氧化層、介電層（ILD）、金屬層（如 Cu、W）等，提升關鍵元件的生產良率。

※鑽石碟諮詢:

介紹：通過其高硬度，精確修整研磨墊、拋光墊進行修整，確保拋光墊的平整度和切削性能，維持最佳切削性能，以維持晶圓拋光過程中的平整度和速率，提高良率。

提供服務：如果想要了解更多細節資訊，歡迎聯絡宏崴，宏崴提供專業相關服務，為您打造個人化專案。

3. 第三代化合物半導體：碳化矽 (SiC)、氮化鎵 (GaN)

• 製程挑戰： 由於材料極硬，加工難度極高，對超精密研磨拋光的需求達到前所未有的程度。
• 宏崴的關鍵工具：
  • 晶圓平面磨削用砂輪：  專為這些超硬材料設計，能精準磨削並確保平坦度，是克服加工難度的第一步。
  • 宏崴鑽石拋光液： 針對 SiC 和 GaN 的特性優化，能達到業界領先的表面平滑度，對元件性能至關重要。
  • 宏崴拋光墊 (Polishing Pad)： 配合宏崴鑽石拋光液與下壓壓力，高效移除晶圓表面材料，如氧化層、介電層（ILD）、金屬層，如 :Cu、W等，對確保 SiC 和 GaN 製程良率至關重要。

※鑽石碟諮詢:

介紹：通過其高硬度，精確修整研磨墊、拋光墊進行修整，確保拋光墊的平整度和切削性能，維持最佳切削性能，以維持晶圓拋光過程中的平整度和速率，提高良率。

提供服務：如果想要了解更多細節資訊，歡迎聯絡宏崴，宏崴提供專業相關服務，為您打造個人化專案。

化合物半導體的應用與未來趨勢

隨著 5G/6G 通訊、電動車和再生能源等新興領域的快速發展，化合物半導體材料的應用市場持續擴張，其發展前景廣闊。

主要應用領域：

• 高功率電子與電動車： SiC 和 GaN 因其耐高溫高壓、高轉換率、低損耗等優勢，已成為電動車（EV）電池充電器、無線充電及轉換器等核心電子元件的關鍵材料。
  • 氧化鎵（Ga₂O₃）更因其超大能隙，有望進一步提升電動車續航力。
• 高頻通訊： 5G/6G 通訊技術需要更高頻率和更高效率的射頻元件。GaAs 和 GaN 在高頻通訊領域具有先天優勢，被廣泛應用於射頻（RF）與毫米波（millimeter wave）通訊系統。
• 光電元件： GaN 可應用於 LED 照明，如 :UV-LEDs，GaN 雷射應用於醫療、汽車與照明。GaAs 和 InGaN 可用於提升太陽能板效率。
• 再生能源： 太陽能逆變器和風力渦輪機等綠能發電設備是 SiC 的重要應用領域。化合物半導體在降低能源損耗和提升能源轉換效率方面具有顯著優勢。
• 醫療與感測器： GaN 在健康照護產業的新興產品應用上具潛力，如無線醫療植入物和穿戴裝置。GaAs 和 GaN 對於開發自駕車輛中的光達（LIDAR）感測器至關重要，光達常應用於汽車先進駕駛輔助系統（ADAS）的距離量測。
• 極端環境應用： 寬能隙材料，因其優異的耐高溫、高壓特性，在軍事、國防和航空航太等對元件可靠性和穩定性要求極高的領域具有不可替代的價值。

未來趨勢-矽光子（SiPh）

矽光子（SiPh）與傳統電子電路相比，矽光子是利用光子傳輸訊號(傳輸速率可超過 100 Gb/s)，能實現高速、低功耗的光子積體電路（PIC）。其製造的晶片不僅體積小、能耗低，還能與現有 CMOS 製程整合，有助於大規模生產與應用推廣。

這項技術主要建構在絕緣層上覆矽（SOI）晶圓上，使用標準半導體製程在矽層中製作元件。矽在紅外光下透明，周圍再包覆二氧化矽（SiO₂）或空氣，可形成有效的導光結構，使光在晶片內低損耗傳播。

應用領域:

• 資料中心與高速資料通訊
• 人工智慧與高效能運算（AI/HPC）
• 光子感測與生醫應用
• 量子運算與量子通訊（探索中）
• 汽車與雷射雷達（LiDAR）
• 5G / 6G 與電信骨幹網路

結論

總結來說，半導體是推動全球科技進步的基石，從傳統的矽到尖端的化合物半導體，材料的演進持續朝著高頻、高效能與極端環境耐受性發展。特別是電動車、5G/6G 通訊、再生能源等前瞻應用，正驅動著碳化矽（SiC）、氮化鎵（GaN）等寬能隙材料的巨大市場潛力。展望未來，矽光子技術的興起更預示著半導體產業將邁向更高整合度與異質整合的全新時代。

這場由材料與技術革新主導的半導體浪潮，不僅是技術的演進，更是市場格局重塑的契機。宏崴的鑽石工業耗材，不僅是助您提升良率、優化效率的工具，更是您在產業變革中保持技術領先、強化市場競爭力的堅實後盾。與宏崴合作，您獲得的不僅是頂級的加工耗材，更是確保長期投資回報、引領未來創新的策略優勢。

我們曾協助企業，透過我們的精密鑽石耗材解決方案，將研磨效率提升至2倍，有效降低時間成本。

立即行動，與我們共同開啟半導體精密製程的新篇章！

1. 免費諮詢與專案評估： 我們的宏崴鑽石工業耗材專家為您提供產品諮詢，並針對您的具體製程需求進行專業評估，一同找出最佳的研磨拋光解決方案。
2. 客製化方案設計： 無論您面對的是矽晶圓，還是化合物半導體（SiC, GaN, GaAs）的挑戰，我們都能為您量身打造最符合您需求的半導體研磨、拋光方案。
3. 先進材料與效能驗證： 我們提供業界領先的宏崴鑽石拋光液、鑽石碟、精密砂輪等耗材，並可協助您進行製程實施與效能驗證，確保您的產品達到預期的高良率與卓越效能。
4. 宏崴擁有穩定供貨能力、品質保證、售後服務與客製化支持，能給您最恆定的產品質量。

別讓加工難題限制您的創新！立即聯繫我們，讓宏崴的鑽石工業耗材成為您成功的關鍵力量！
