創新研磨拋光耗材:驅動半導體產業邁向更高精密度

在半導體產業,對「高精密度」的追求從未止步。從早期微米級製程走向現在的3nm、2nm先進節點,晶片設計日益複雜,結構日趨微縮,而對製程中每一項環節的要求也隨之提高,尤其是晶圓表面的平坦度與缺陷控制,成為決定成品良率與可靠度的關鍵。

傳統上,研磨拋光耗材常被視為配角,輔助完成化學機械平坦化(CMP)與其他相關製程步驟。然而,在今日這個「原子級精度」為目標的時代,這些耗材早已不再只是輔助角色,而是驅動製程品質提升、支撐技術節點向前推進的核心推手。耗材的創新與性能,已深刻影響晶圓製程中每一吋面積的成敗。

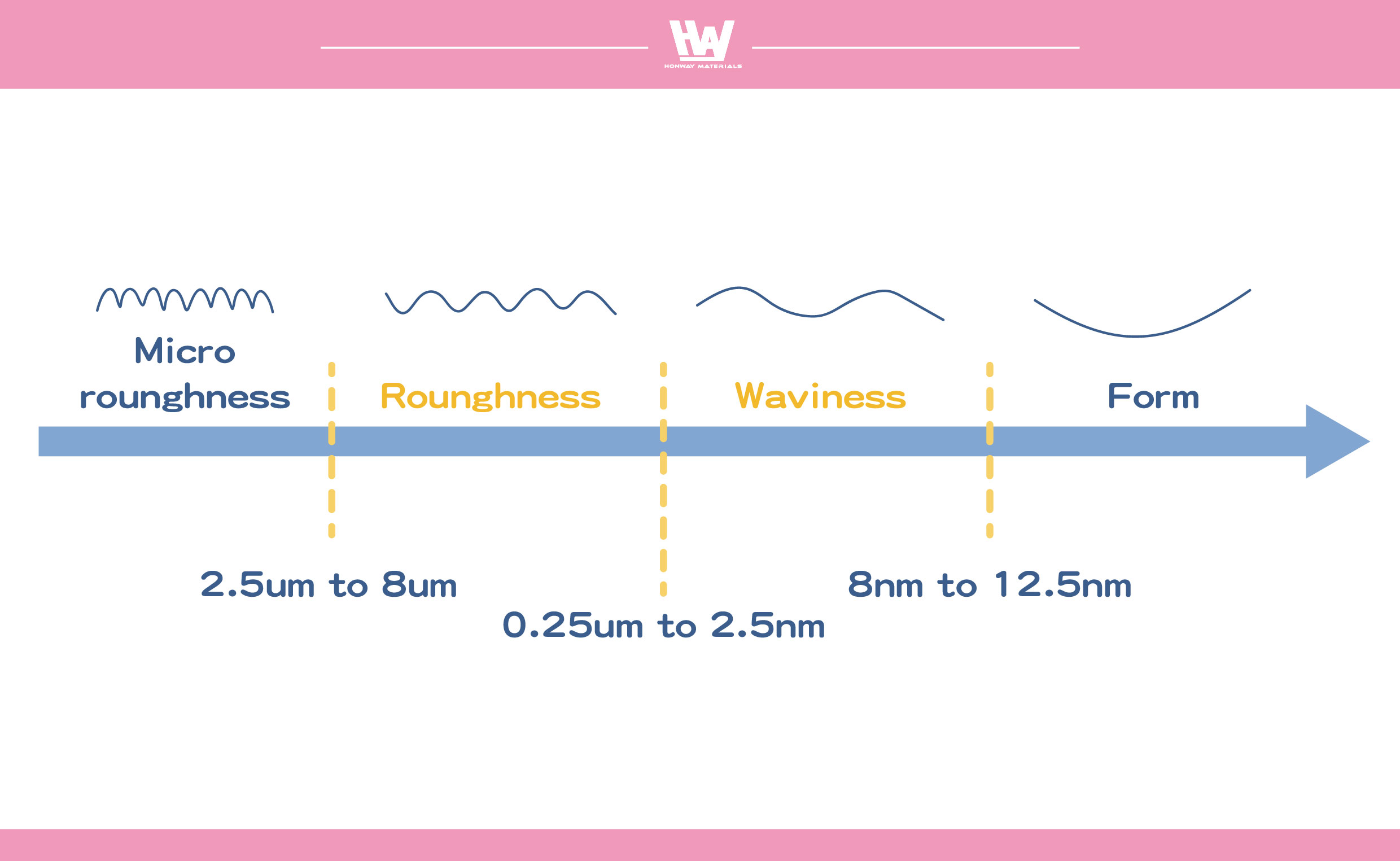

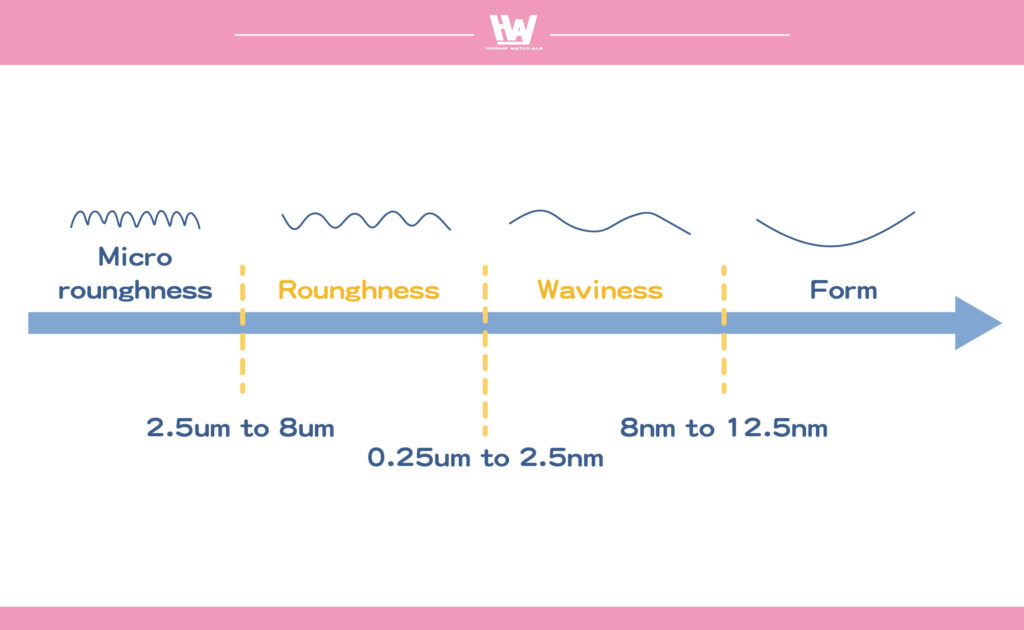

在邁向3nm、2nm製程節點的時代,晶圓表面的粗糙度(Roughness)成為製程能否成功的關鍵因素之一,其標準早已逼近原子尺度:

製程階段平均表面粗糙度 (Ra) 規格
晶圓拋光後(裸矽)≤ 0.2 ~ 0.5 nm
氧化層/氮化層表面≤ 0.3 ~ 0.8 nm
高介電材料薄膜(如 HfO₂)≤ 0.2 ~ 0.4 nm
多層堆疊結構介面(GAA 等)≤ 0.1 ~ 0.3 nm
金屬層(如銅、鈷)表面≤ 0.5 ~ 1.0 nm

半導體製程對「精密度」的定義,已遠超傳統加工的概念。在先進製程中,所謂的「高精密度」不再只是微米級的誤差控制,而是向奈米、甚至皮米等級逼近。這對研磨拋光耗材提出了四大挑戰與技術門檻:

1. 超低表面粗糙度(Ultra-Low Surface Roughness)

晶圓表面必須達到原子級平坦,否則後續的光刻、鍍膜、蝕刻等製程將無法精準對位或均勻沉積。例如,高階晶圓拋光後的平均表面粗糙度(Ra)需控制在 0.5 nm 以下,甚至進一步要求 0.2 nm 的界面平滑度。傳統機械方式難以達到此標準,因此需仰賴精密的化學機械研磨與先進耗材的結合。

2. 極低缺陷率(Ultra-Low Defectivity)

製程中最常見的缺陷包括劃痕、顆粒、殘留物、凹陷等,這些微小瑕疵都可能導致電性異常或短路,進而嚴重影響晶片的良率。根據目前的檢測技術(如SEM、AFM、拉曼光譜等),一顆亞微米級顆粒即可對3nm製程造成不可逆損害。耗材的純淨度、分散穩定性與化學性質控制,直接影響其在實際應用中是否會引入新缺陷。

3. 卓越的厚度均勻性(Excellent Thickness Uniformity)

在多層堆疊的晶圓上,拋光每一層都需控制材料去除速率,使整片晶圓上的膜厚保持一致。例如在鍍有7 nm氧化鋁的晶圓上進行CMP,除了要求去除厚度誤差小於1 nm外,介面粗糙度甚至要求低至 0.2 nm。這對耗材的分佈均勻性與力學結構設計提出極高要求。

4. 高選擇比(High Selectivity)

先進製程往往涉及異質材料的多層結構,如GAA(Gate-All-Around)架構中出現的Inner Spacer、Etch Back等步驟,需精準去除特定材料而不傷及鄰近層。這就要求耗材不僅要夠「溫柔」,也要能「識材」,具備良好的材料選擇性去除能力。

在這樣的背景下,市面上對研磨拋光耗材的期望,早已從「能用」進階到「能精確執行指定功能、穩定控制製程變異」的程度。

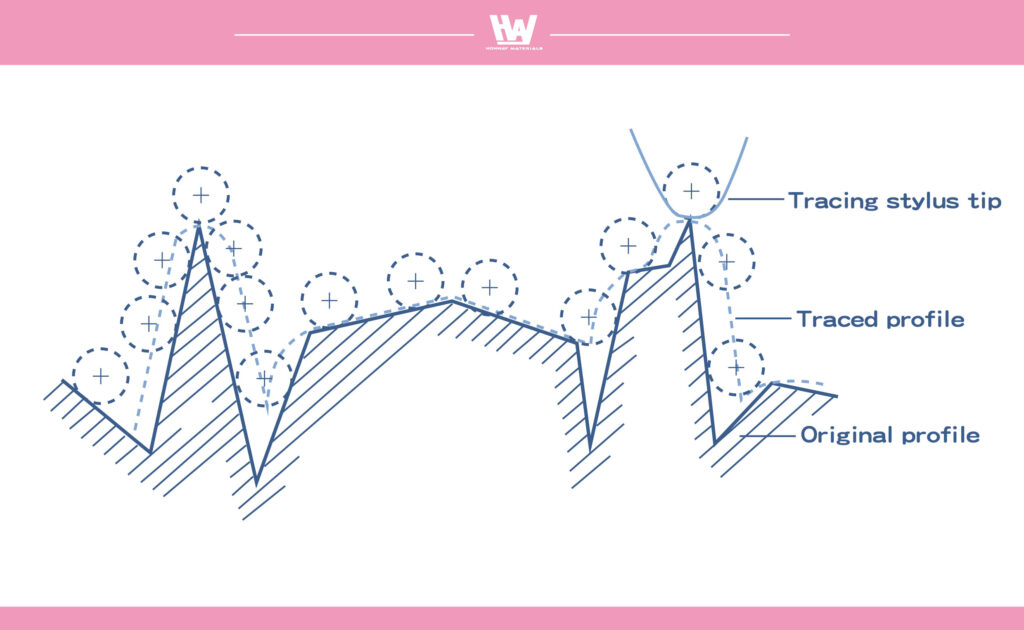

奈米探針曲率影響掃描形貌的真實性
奈米探針曲率影響掃描形貌的真實性

為了確保耗材能符合上述極致要求,現代半導體工業搭配先進的檢測技術,從多角度檢查晶圓品質。包括:

  • 無圖形缺陷檢測(Non-patterned Defect Inspection):掌握表面粗糙度、顆粒污染、膜層不均、微裂紋等。
  • 有圖形缺陷檢測(Patterned Defect Inspection):識別圖形偏差、蝕刻缺陷、殘留物等。
  • 拉曼光譜分析:分析材料結構、應力與污染。
  • 奈米探針(AFM/STM)技術:提供原子級表面形貌資訊。
  • X光反射率(XRR)技術:非破壞性量測超薄膜厚與界面粗糙度。

這些檢測手段,進一步提高了耗材研發與品管門檻,促使供應商必須以創新材料與精準製程回應市場需求。

面對這些前所未有的製程挑戰,宏崴的研磨拋光耗材產品線,正是為「更高精密度」而量身打造。無論是在晶圓粗磨、精磨、CMP 拋光或修整器應用,宏崴皆投入大量研發資源,優化材料結構與製程配方,幫助客戶在高端製程中實現穩定、高良率的成果。


宏崴的研磨液採用先進的奈米級微粒技術,提供多種材料專用配方與粒徑選擇,針對不同表面特性實現極致效果:

項目STI、低k介電層矽(Si)碳化矽(SiC)
研磨耗材氧化鈰氧化鋁、二氧化矽研磨液/粉鑽石研磨液/膏
研磨耗時20~30分鐘60~120分鐘
損失率<1%≧5~10%

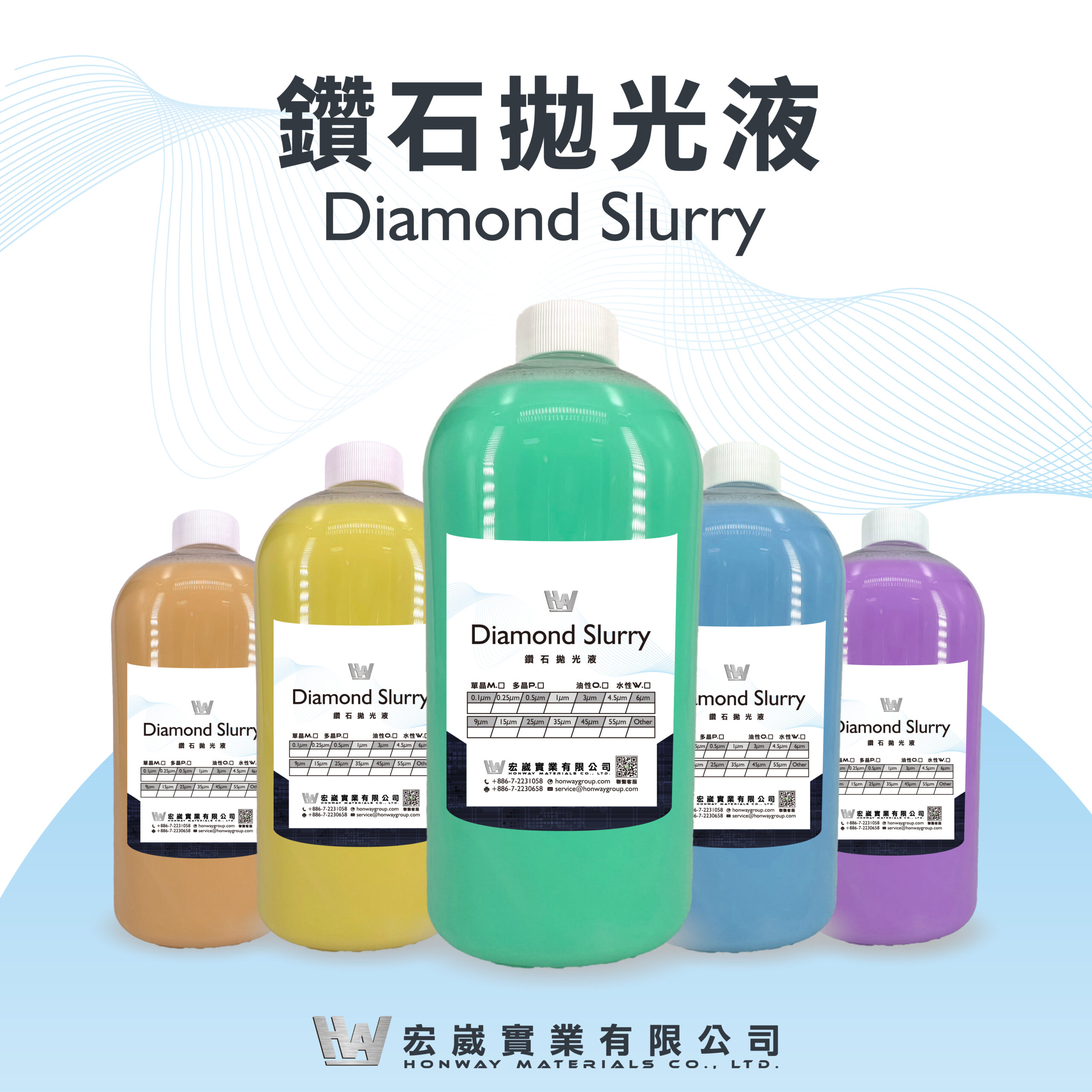

  • 宏崴鑽石拋光液:應用高純度鑽石微粒,粒徑可控制在 ≤50 nm,提供從粗磨到鏡面級拋光的全面支援,特別適用於 SiC、GaN 等超硬材料的表面處理,實現 Ra ≤ 0.01 μm(10 nm) 的極低表面粗糙度,顯著提升功率元件良率與散熱效率。
  • 宏崴氧化鋁拋光液:針對矽、金屬層(如銅、鎢)與介電層材料設計,兼具材料移除率與表面品質,確保高良率的多層堆疊製程。
  • 宏崴氧化鈰拋光液:適用於STI(淺溝槽隔離)與低k介電層平坦化,具備高選擇比與低缺陷率,能精準移除指定層而不傷害鄰近結構。
  • 宏崴二氧化矽拋光液:廣泛用於矽晶圓與介電層的精拋,具備穩定去除速率與優異平坦度控制,為高階邏輯晶片與記憶體製程提供理想解決方案。

這些多樣化的磨料選擇,讓宏崴得以依材料性質精準配對,不論是剛性矽晶、複雜金屬、或脆性氧化物,都能找到最適合的研磨方案。

宏崴研磨液特色

  • 高穩定性:長時間使用不易沉澱、不結晶,減少製程異常風險。
  • 低毒性、易處理:環保配方設計,廢液易於處理,符合綠色製造趨勢。
  • 抗汙染能力:有效降低殘留、氣泡與顆粒二次污染的風險,確保缺陷率控制在最小值。
  • 易清潔配方:我們深知清潔與工件保護的重要性,特別設計成易清潔配方。

從FinFET製程邁向GAA(Gate-All-Around)架構,對研磨液的要求更加複雜。宏崴團隊提供客製化參數調整,針對不同材料(如 Si、SiC、GaN、氧化物等)與製程條件(去除率、選擇比、缺陷控制、粗糙度標準),量身打造最佳化方案。

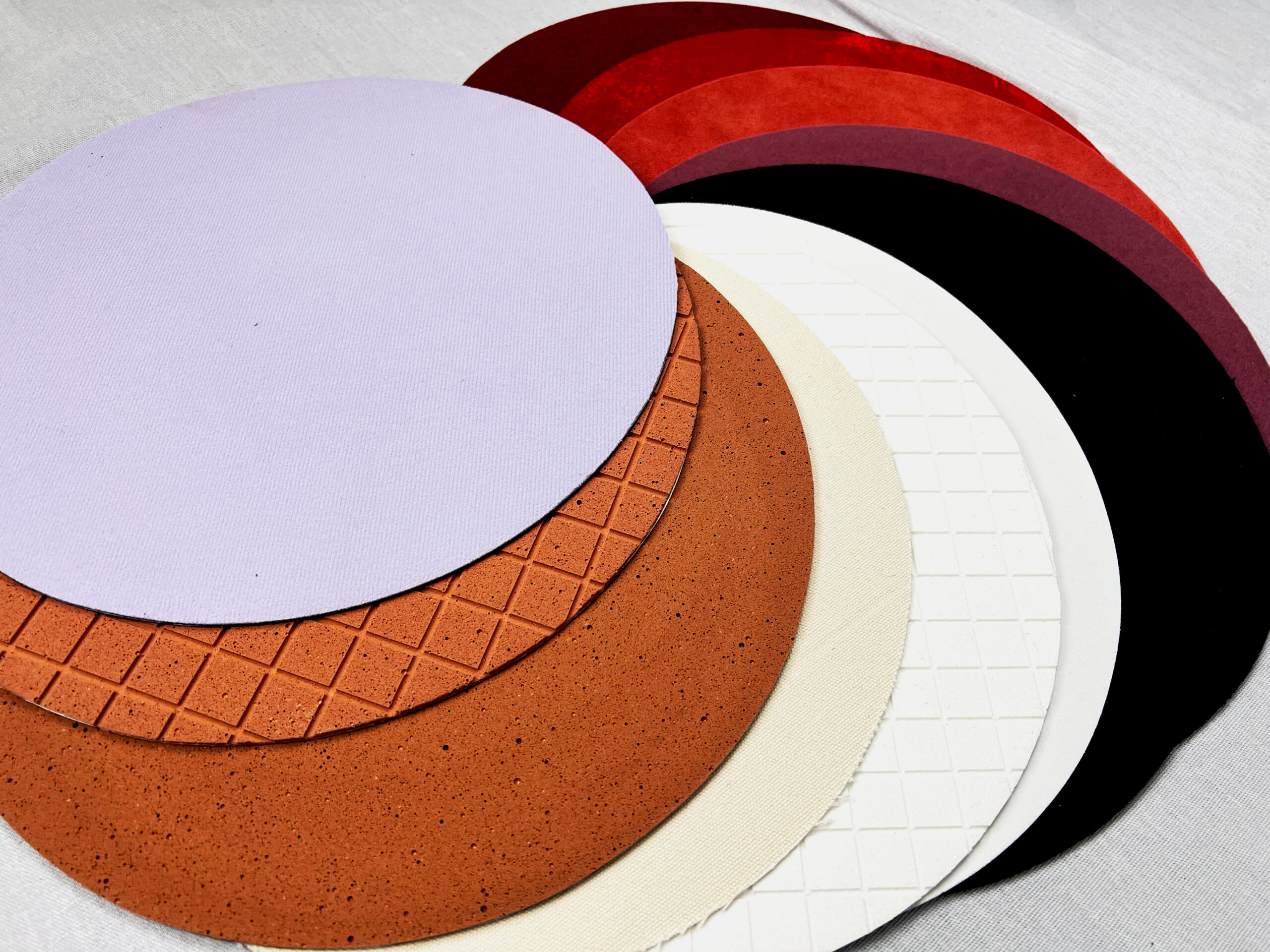

隨著先進半導體製程對表面品質的要求越來越嚴苛,拋光墊作為晶圓化學機械平坦化(CMP)製程中的關鍵耗材,其性能將直接影響到晶圓表面粗糙度、材料去除速率與整體製程穩定性。宏崴精密開發的高性能晶圓研磨拋光墊,結合創新材料科學與微觀結構設計,為業界提供更高效率、更低成本的CMP解決方案。

  • 材料科學突破-五層結構實現功能整合:宏崴拋光墊採用獨特的五層複合結構設計,相較於傳統單層或三層拋光墊,不僅提高了機械強度與形變控制能力,更能針對不同製程階段提供精準的支撐與介面回應。各層分工明確,從載體基底的剛性控制,到接觸層的彈性模量與摩擦係數調節,再到表層的動態調壓能力,每一層都經過精密設計與材料優化,確保與不同類型的拋光液(如SiO₂、CeO₂、Al₂O₃、鑽石等)高度匹配,提升去除率與表面均勻性。
  • 微觀結構設計-讓漿料流動與氣泡排出更流暢:宏崴拋光墊表面經過高度工程化設計,具備高密度微孔結構與最佳化的溝槽紋理,可在拋光過程中均勻分佈研磨液,防止局部堆積與乾摩擦,並有效引導氣泡排出,降低微刮痕與表面缺陷風險。
  • 長壽命與製程穩定性:宏崴拋光墊具備優異的抗磨耗性與形狀保持性,即使在長時間高負載條件下使用,仍能維持穩定的壓力分佈與研磨效果,大幅延長墊材使用壽命。更換週期的延長不僅降低材料成本,同時也減少停機頻率與製程變動風險,提升整體產線稼動率與良率表現。

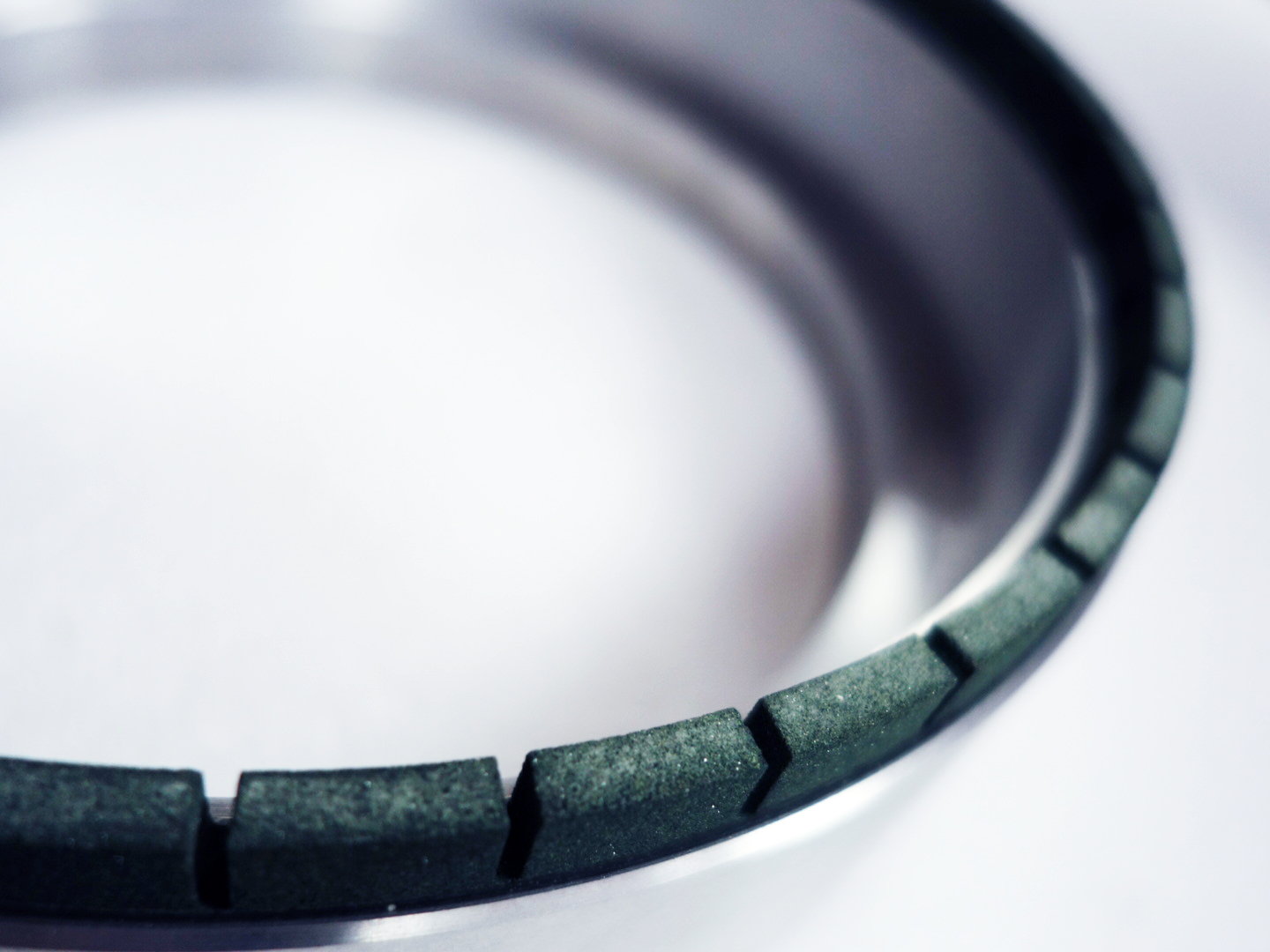

為了因應晶圓加工不同階段對粗糙度與表面品質的嚴格要求,宏崴提供一系列對應材料與應用的專業研磨砂輪:

  • 矽晶圓用倒角磨削砂輪
    用於晶圓邊緣倒角處理,可有效去除切割後的毛邊與微裂痕,確保邊緣光滑無損,降低後段製程中因微裂造成的晶圓崩裂風險,並提升整體良率。
  • 晶圓平面磨削用砂輪
    應用於矽晶圓表面平整化加工,宏崴砂輪能實現高去除率與低表面粗糙度的理想平衡,協助晶圓達到高平坦性(TTV、WARP控制)與低Ra值,是先進封裝與高階製程不可或缺的基礎。
  • 化合物半導體專用砂輪
    因應SiC、GaN等超硬且脆性的化合物半導體材料日益廣泛的應用,宏崴開發專用高硬度、高耐磨砂輪配方,能有效實現快速粗磨同時減少表面微裂與材料損傷,支援功率元件與RF元件的高良率加工需求。

宏崴提供鑽石碟諮詢:

  • 介紹: 作為研磨墊/拋光墊的「修整師」,鑽石碟通過其高硬度,精確修整研磨墊/拋光墊表面,確保其平整度和切削性能,維持最佳切削性能,以維持晶圓拋光過程中的平整度和速率,提高良率。
  • 提供服務: 如果想要了解更多細節資訊,歡迎聯絡宏崴,宏崴提供專業相關服務諮詢,為您打造個人化專案。

  1. 免費諮詢與專案評估: 我們的宏崴鑽石工業耗材專家為您提供產品諮詢,並針對您的具體製程需求進行專業評估,一同找出最佳的研磨拋光解決方案。
  2. 客製化方案設計: 無論您面對的是矽晶圓,還是化合物半導體(SiC, GaN, GaAs)的挑戰,我們都能為您量身打造最符合您需求的半導體研磨、拋光方案
  3. 先進材料與效能驗證: 我們提供業界領先的宏崴鑽石拋光液、鑽石碟、精密砂輪等耗材,並可協助您進行製程實施與效能驗證,確保您的產品達到預期的高良率與卓越效能。
  4. 宏崴擁有穩定供貨能力品質保證售後服務客製化支持,能給您最恆定的產品質量。

別讓加工難題限制您的創新!立即聯繫我們,讓宏崴的鑽石工業耗材成為您成功的關鍵力量!


欲深入了解宏崴如何為您的半導體製程帶來突破性效益,請點擊以下連結,探索我們全系列的鑽石研磨拋光耗材與技術詳情:

您也可以直接「聯繫我們的宏崴專家團隊」我們將提供最專業的客製化諮詢與解決方案。


  1. 鑽石基板>>>從珠寶到半導體:鑽石成為新世代導熱材料的關鍵角色
  2. 化合物半導體>>>半導體精密製程的秘密武器:鑽石研磨拋光耗材,高效提升晶圓良率與效能!
  3. 半導體研磨拋光>>>半導體製程中的研磨拋光:從材料選擇到耗材賦能的卓越製程

研磨方面 我們提供客製化調整,可以依加工需求調整比例已達最高效率
