隨著中國於11月8日實施特定工業鑽石產品的出口管制，全球高精密製造業，特別是半導體與高功率元件領域，正面臨供應鏈中斷的風險。
在這一關鍵時刻，宏崴實業憑藉在台灣足量備貨的鑽石、氧化鋁、CBN磨料與耗材，為您提供穩定、高品質的替代供應方案。
本文將探討工業鑽石在半導體、散熱等高階應用，並展示宏崴如何成為您度過供應鏈挑戰的關鍵夥伴。
目錄
鑽石的核心特性

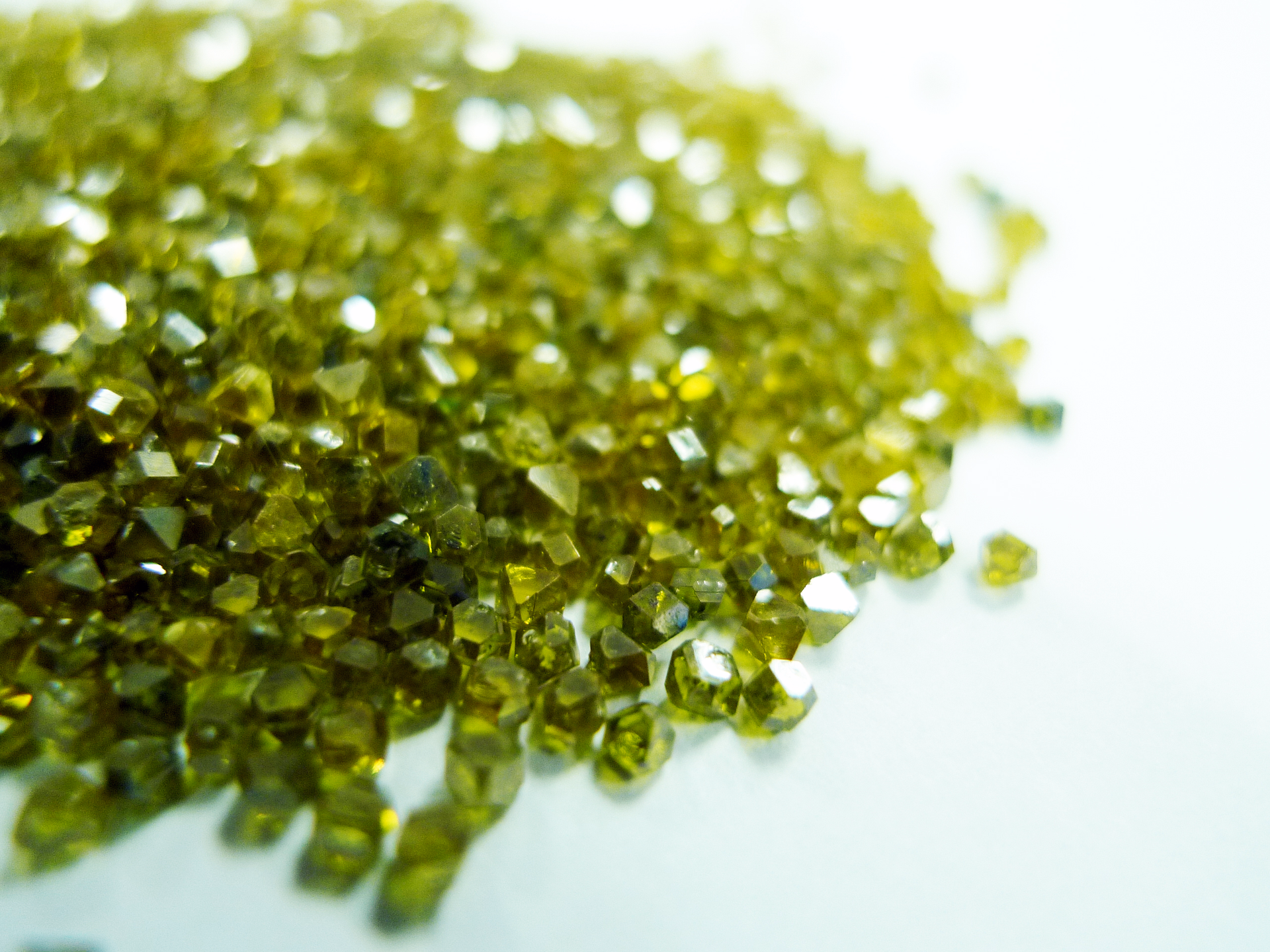

鑽石是碳元素的一種結晶型態，與石墨同屬碳的同素異形體，其化學組成幾乎為純碳，僅含微量氮雜質（約0.01～0.25%）。純淨的鑽石透明無色，然而由於雜質或晶格缺陷的存在，會呈現出淡黃色、藍色或綠色等不同色調。一般而言，天然鑽石多呈淡黃色，而人造鑽石則常見黃綠色外觀。
在物理性質上，鑽石擁有
- 目前已知物質中最高的硬度（摩氏硬度為10），密度約為3.515 g/cm³
- 具備極高的熱導率（約2200–2600 W/m·K）
- 優異的電絕緣性與化學穩定性。其表面具有疏水、親油特性，常溫下極為惰性，不受一般化學試劑侵蝕。
在氧化條件下，鑽石的穩定性依環境而異：當溫度超過600℃時，鑽石在純氧中表面會逐漸失去光澤並出現黑化現象；於700～800℃之間開始燃燒。人造鑽石的氧化起始溫度約為740～840℃，燃燒溫度則落在850～1000℃之間。
憑藉其極高硬度、優異導熱性、光學透明度與高聲速傳導能力，鑽石能在極端高溫、高壓與高腐蝕環境下穩定運作，成為高精密加工、熱管理元件與先進半導體材料的理想選擇。
鑽石導熱機制與電子應用潛力
鑽石的導熱主要依靠聲子傳遞機制。由於其晶格緊密、共價鍵強、缺陷極少，聲子可高速傳播而不易散射，形成極佳的熱傳導通道。
在高功率晶片中，溫度每升1℃，可靠度下降約10%。
鑽石基板能有效分散熱能、抑制熱點、提升系統穩定性，是次世代功率晶片與高效散熱方案的核心材料。
鑽石的工業應用
1. 精密切削與超鏡面拋光
鑽石磨料因其無可匹敵的硬度，是處理各類超硬、脆性材料的首選。這個應用領域橫跨了傳統製造業、精密光學與醫學領域，確保產品的幾何精度與表面光潔度達到最高標準。
- 傳統產業與模具： 硬質合金（如碳化鎢）、陶瓷、模具鋼的精密磨削、拋光與刃磨。
- 精密光學與化學： 藍寶石基板、光學玻璃、石英、光纖端面的精細研磨與拋光，以及鑽石電極、鑽石塗層工具等化學儀器應用。
- 醫學與結構陶瓷： 生物陶瓷、高強度陶瓷假牙、人工關節等醫學材料的精密成形。
宏崴：足量現貨，通用型磨料與耗材供應清單
為應對中國管制衝擊，宏崴提供足量備貨，確保客戶產線不中斷：
- 全番數磨料供應： 鑽石磨料番數從 60番（粗磨） 到微米級，以及單晶與多晶 um級拋光粉，滿足從粗磨到極精拋的需求。
- 多元研磨介質： 高效能的 氧化鋁 與 CBN（立方氮化硼）磨料，可依據工件材料特性客製化選擇。
切削與成形工具： 各類精密切割、成形砂輪與 半導體切割刀（晶圓、硬脆材料）。
2. 高階半導體解決方案：SiC/GaN CMP 製程與鑽石散熱基板
隨著 AI 伺服器、5G、電動車等領域的功率密度急劇攀升，熱管理與製程良率成為晶片可靠性的最大瓶頸。鑽石在先進半導體中扮演著從「工具」到「關鍵材料」的雙重角色。
A. 晶圓級精密製程：化合物半導體 CMP 專案
在先進半導體（特別是SiC、GaN、Ga2O3 等化合物半導體）的製造中，CMP 是決定良率與性能的關鍵步驟。傳統磨料難以達到 SiC/GaN 對 奈米級平坦度 與 低次表面損傷 的要求。
宏崴 CMP 解決方案： 專為SiC、GaN、AlN 等設計的鑽石拋光液與精密拋光墊。
專用鑽石拋光液： 導入表面微結構優化與球形鑽石顆粒，針對 SiC/GaN 實現無損拋光。提供高純度鑽石微粉與精密分散技術，滿足從 60番到奈米級 單/多晶拋光需求。
精密拋光墊系列： 具備高機械穩定性與化學耐受性，適用於SiC、GaN、藍寶石及光學玻璃等材料，提升產能與表面一致性。
客製化優勢： 可根據不同基板硬度與化學特性微調研磨參數，提供精準的化學反應控制。
B. 散熱材料革新：鑽石基板（Substrates）現貨供應
鑽石憑藉其 極高導熱性（約 $2200 W/m˙K） 與 優異電絕緣性 的雙優勢，成為新一代功率元件散熱基板的首選。
- 鑽石散熱基板的價值： 有效將晶片工作溫度降低 20–30%，延長元件壽命，並支援高功率密度與高頻異質整合封裝。
宏崴現貨供應： 宏崴備有 鑽石散熱基板現貨，協助客戶繞過供應鏈瓶頸，快速將鑽石散熱方案導入高功率雷射、射頻模組與電源管理晶片。
3. 精密光學、醫學與化學應用
- 光學元件： 鑽石的高透明度與極佳耐磨性，適用於紅外線視窗、雷射光學元件。
- 化學與儀器： 鑽石電極、鑽石塗層工具，在高腐蝕、高溫環境下保持穩定，應用於化學反應器、鑽石基板與傳感器。
鑽石目前的市場規模
| 應用領域 | 2025年市場規模（美元） | 預測年複合成長率（CAGR） | 主要應用產業 |
| CVD鑽石散熱基板（Submount） | 136億 | 11.7%（2024–2031） | 高功率半導體、雷射、通訊模組等 |
| 鑽石散熱片（Heat Spreaders） | 1.8億 | 9.86%（2025–2033） | 航太、國防、電信、先進電子 |
| 鑽石散熱器（Heat Sinks） | 2.4億 | 4.2%（2025–2033） | 高功率電子、光學模組 |
| 銅-鑽石複合材料（Cu-Diamond） | 3.38億 | 12.1%（2025–2033） | 高效能運算、5G、電動車、航太 |
| 單晶鑽石市場（Single Crystal） | 16.37億 | 4.7%（2025–2033） | 精密工具、半導體、光學元件 |
市場成長驅動因素
- 高功率密度電子設備：隨著半導體、5G、電動車（EV）、AI伺服器等技術的發展，對高效熱管理材料的需求日益增加。
- CVD技術進步：化學氣相沉積（CVD）技術的成熟，使得高品質鑽石材料的量產成為可能，降低了成本，擴大了應用範圍。
結論
鑽石不再只是珠寶，而是推動科技進化的核心材料。從晶圓平坦化、功率元件散熱，到高精密光學加工，鑽石在各產業中扮演不可取代的角色。宏崴以深厚的材料技術與應用經驗，結合創新研磨與拋光解決方案，正引領鑽石材料邁向更廣闊的高科技應用舞台。
然而，隨著中國近期對特定人造鑽石產品及相關製程設備實施出口管制… 選擇可靠的工業鑽石合作夥伴與先進技術，不僅能確保生產持續穩定，也能在全球供應鏈變化中維持競爭優勢。鑽石的價值，正從「材料本身」延伸至「產業策略」與「技術掌控能力」。
立即行動！ 由於市場需求激增，請 立即聯繫我們的宏崴專家團隊。
我們將為您提供針對SiC/GaN、光學材料的客製化 現貨供應方案 與最專業的製程諮詢。
更多宏崴鑽石研磨拋光耗材資訊
欲深入了解宏崴如何為您的半導體製程帶來突破性效益，請點擊以下連結，探索我們全系列的鑽石研磨拋光耗材與技術詳情：
您也可以直接「聯繫我們的宏崴專家團隊」我們將提供最專業的客製化諮詢與解決方案。
