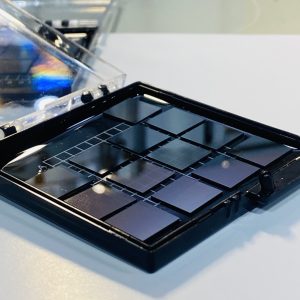

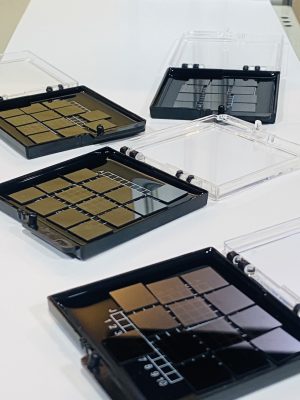

Алмазные подложки / Алмазные пластины

  • CVD-алмазы производятся методом химического осаждения из паровой фазы.
  • Алмаз обладает самой высокой теплопроводностью среди известных материалов.
  • Применяется в прецизионных режущих инструментах, оптике, химической промышленности и медицине.
▲ Все цены с НДС (только для Тайваня), таможенные пошлины оплачиваются отдельно
Для индивидуальных размеров, пожалуйста, свяжитесь с нашей службой поддержки. Дата отправки будет сообщена службой поддержки.
▲ При больших объемах заказов возможны скидки. Пожалуйста, свяжитесь с нашей службой поддержки.
Для получения информации о сроках выполнения заказа, пожалуйста, свяжитесь с отделом обслуживания клиентов: контакт с HongWay

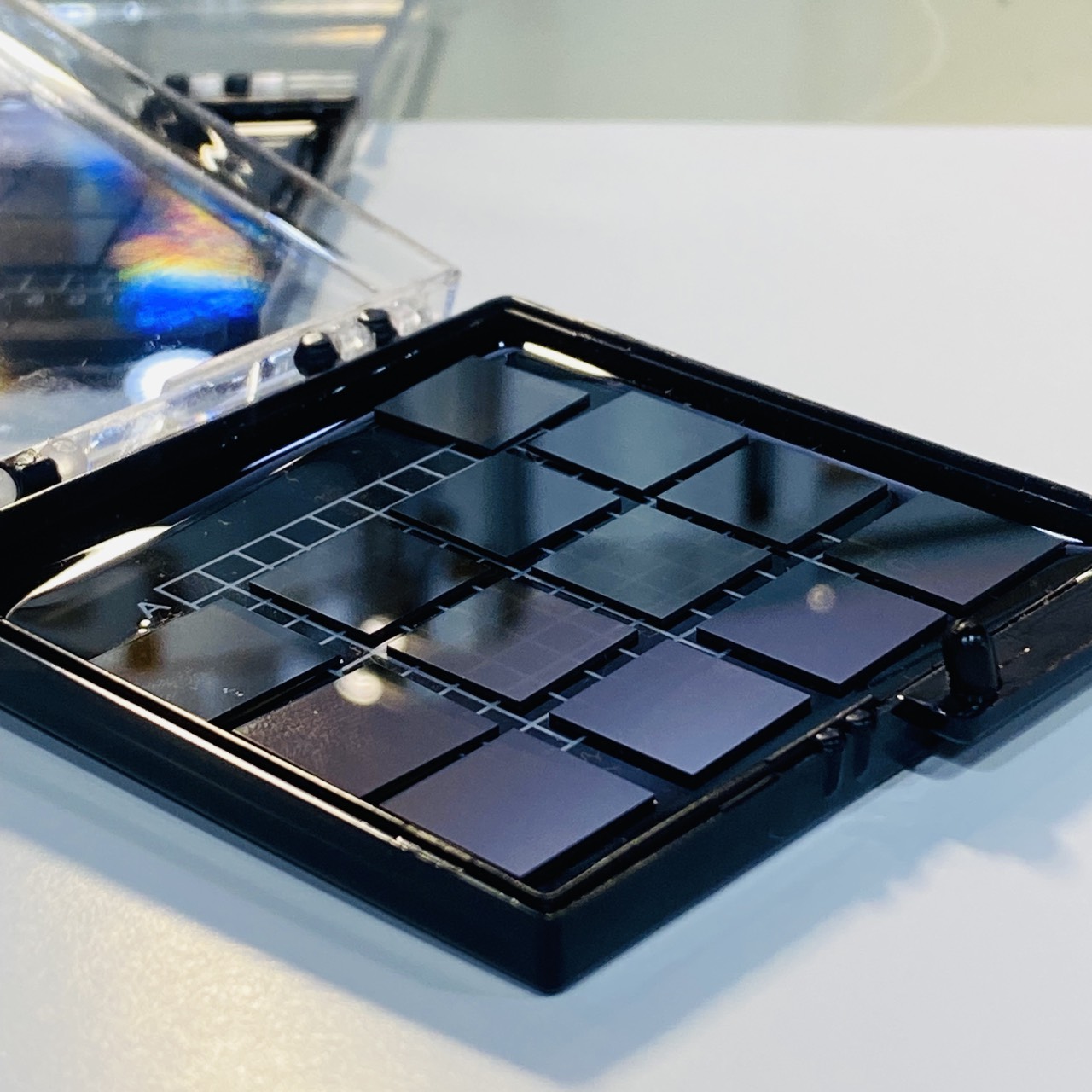

Алмазные подложки / Алмазные пластины

Diamond Substrate/Diamond Wafer

Компания HonWay Industrial предоставляет услуги индивидуального производства,

создавая оптимальные алмазные подложки / пластины по запросу клиента.



Характеристики продукта

  • CVD-алмазы производятся методом химического осаждения из паровой фазы.
  • Алмаз обладает наивысшей теплопроводностью среди известных материалов, обеспечивая быструю и эффективную тепловую отдачу.
  • Обладает отличной износостойкостью и устойчивостью к повреждениям. Применяется в высокопрочных инструментах, промышленных пилах и бурильном оборудовании.
  • Высокая прозрачность и низкое поглощение в широком диапазоне длин волн делает его идеальным материалом для оптических окон, линз и высокоточных оптических компонентов.
  • Высокая химическая устойчивость к кислотам и щелочам обеспечивает стабильную работу в агрессивных средах.
  • Нетоксичен и не вызывает отторжения организмом, что делает его пригодным для медицинских приборов и имплантов.

Области применения:

  • Теплоинтерфейсные материалы (TIMs): алмазные пластины применяются в качестве высокоэффективных теплопроводящих прослоек между чипами, модулями и радиаторами.

  • Электронная упаковка и подложки: обеспечивают отличную теплопередачу в полупроводниковых компонентах с высокой плотностью мощности, способствуя миниатюризации и повышению производительности.

  • Серверы: идеально подходят как теплопроводящие слои для GaN или SiC-компонентов, продлевают срок службы и повышают надежность. Также применимы в современных упаковках 2.5D/3D и в высокопроизводительных вычислительных платформах.
  • LED и оптоэлектроника: значительно улучшают тепловое управление, продлевают срок службы компонентов, увеличивают яркость и энергоэффективность.

  • Изолирующие подложки: CVD-алмаз используется в качестве подложки для высокоэффективных полупроводников благодаря электроизоляции и высокой теплопроводности.

  • Медицинские приборы: промышленный алмаз применяется в высокоточных хирургических инструментах и стоматологических борах, обеспечивая долговечность и точность.

Спецификации продукта:

Категория Оптический уровень Уровень теплоотвода
Тип алмаза Монокристалл Поликристалл
Размер пластин До 15×15 мм² (кастомизация) 2 дюйма,кастомизация
Размер частиц ≤10μm
Допуск диаметра +0.1, -0 мм +0.1, -0 мм
Толщина 0.3–1.5 мм
Толщина после полировки 0.1–2 мм 0.2–1.0 мм
Допуск толщины ±0.02 мм (до 10 мм)

±0.03 мм (10–15 мм)

±50μm
Направление кристалла 100
Обработка поверхности 拋光,Ra<2nm
Шероховатость поверхности роста <100nm Ra
Шероховатость начальной поверхности <30nm Ra
Стандартная толщина 300μm

※ Свяжитесь с HonWay для индивидуальных заказов

Физические характеристики:

Категория Оптический уровень Уровень теплоотвода
Тип алмаза Монокристалл Поликристалл
Плотность 3.52 г/см³ 3.52 г/см³
Ширина линии по полувысоте (FWHM) ~2.1 cm⁻¹
Концентрация азота <0.5 ppm
Теплопроводность 1900~2200 W/(m·K) 300K 1200~2000 W/(m·K) 300K
Пропускание >70% 1064 nm
Показатель преломления 2.379 @ 10.6 мкм
Модуль Юнга 850GPa
Химическая стойкость Не растворяется в кислотах и щелочах
Прочность на излом 350GPa
Параллельность <4μm/cm



Сравнение характеристик алмазных пластин

Монокристаллические CVD

Поликристаллические CVD

Структура Единый непрерывный кристалл Множество случайно ориентированных зерен
Механические свойства Отличная твердость и прочность Меньшая прочность из-за границ зерен
Теплопроводность Выше, отличное теплоотведение Ниже (границы зерен)
Оптические свойства Высокая прозрачность и точность Меньшая чистота, возможны дефекты
Электрические свойства Анизотропные, поддаются контролю Более изотропные, хуже управляются
Области применения Электроника, оптика, высокопроизводительные области Промышленные инструменты, теплоотвод, абразивы



Сравнение свойств алмаза и других ИК-материалов:

Физическая характеристика Ед. изм. Алмаз (Diamond) Сульфид цинка (ZnS) Сульфид цинка (ZnS) Германий (Ge) Кремний (Si) Арсенид галлия (GaAs) Глинозем (Al₂O₃)
Ширина запрещенной зоны

(Band gap)

eV 5.48 2.7 3.9 0.664 1.11 1.42 9.9
Длина волны отсечки
(Cut-off wavelength)
μm 20 14 23 5.5
Коэффициент поглощения
(Absorption coefficient)
0.1~0.3 0.005 0.2 0.02 0.35 0.01
Коэффициент поглощения
(Absorption coefficient)
10.6 μm 0.1~0.6 0.0005 0.2 0.02
Микротвердость

(Microhardness)

кг/мм² 8300 137 230 780 1150 721 190
Показатель преломления

(Refractive index)

2.38 2.40 2.19 4.00 3.42 3.28 1.63
dn/dT 10⁻³/K 1.0 6.4 4.1 40 13 15 1.3
Теплопроводность

(Thermal conductivity)

W/(cm·K) 18~22 0.19 0.27 0.59 1.63 0.55 0.35
Коэффициент теплового расширения (Coefficient of thermal expansion) 10⁻⁶K⁻¹ Оптический уровень 1.3 7.6 7.9 5.9 2.56 5.9 5.8
уровень теплоотвода 0.8~1.0
