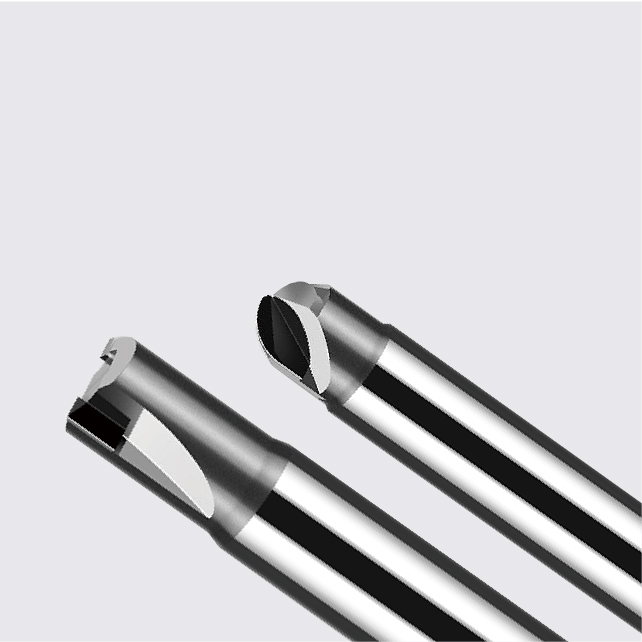

PHCD.YZZ PCD 인서트 제품 특징

높은 경도, 열전도율 및 낮은 마찰계수를 가지며, 절삭력을 현저히 감소시키고 칩 누적 위험을 줄여줍니다.

• 높은 경도와 낮은 마찰계수로 절삭력을 효과적으로 줄이고 가공 정밀도를 향상시킬 수 있습니다.
• 가공 과정에서 열 변형이 작아 고정밀 가공에 적합합니다.
• PCD 공구는 비철금속이나 비금속 재료와의 친화력이 낮아, 가공 중 칩이 날 끝에 쉽게 달라붙어 칩 뭉침이 발생하는 것을 방지합니다.

응용 분야:

• 석재, 목재, 비철금속 복합재료, 유리 가공, 엔지니어링 세라믹 등 다양한 재료의 가공에 널리 사용됩니다.
• CoWos 공정에서 다양한 반도체 기판 절단에 적합하며, SiC 기판, 유리 기판, 세라믹 기판, 알루미나 기판 등에 사용됩니다.

제품 사양

모델명	제품 유형	응용	입도	1. 직경	나선각	2. 인서트 길이	3. 다이 길이
PHCD.RZX	PCD 인서트	드릴링 비철금속 및 비금속 재료 가공	세 중 거	∅1.5~∅25	30°	0.3~1.5	3.5

※사이즈 단위(MM)

소재 특성

주의사항

1.기울기 각도: 단점 PCD 공구는 연삭휠의 중심에 수직으로 맞추지 말고, 일반적으로 10~15° 정도 기울여 사용해야 합니다.

2.신중한 장착: PCD 공구를 클램프에 장착할 때는 공구가 연삭휠 표면에 충돌하지 않도록 주의하여, 공구 또는 연삭휠의 손상을 방지해야 합니다.

3.과열 손상 방지: 과열된 드레싱 공구에 급랭을 하지 마십시오. 드라이 드레싱 작업 시에는 충분한 냉각 시간을 두어 PCD 공구가 완전히 식도록 하여, 과열로 인한 손상을 방지해야 합니다.

4.적절한 공구 선택: PCD 공구 주문 시 적용 범위를 충분히 고려해야 합니다. 특히 흑색 금속 가공 시 다이아몬드와 철의 탄소 성분이 화학 반응을 일으켜 공구 마모를 가속할 수 있습니다.

5.보관 및 세척: 공구를 교체할 때는 파손된 공구 조각을 완전히 제거하여 2차 손상을 방지해야 하며, 가공 장비의 안정성을 반드시 확보해야 합니다. 장비가 불안정할 경우 진동이 발생하여 공구 파손으로 이어질 수 있습니다.

6.보관: PCD 공구는 서로 분리하여 보관하고, 날끝이 서로 맞닿지 않도록 하여 공구 손상이 발생하지 않도록 주의하십시오.
