웨이퍼 평면 연삭용 연삭휠
HonWay는 맞춤형 서비스를 제공하여
귀하의 가공 조건에 가장 적합한 웨이퍼 평면 연삭용 연삭휠을 제작해드립니다.
제품 특성:
- 다양한 웨이퍼 재료에 적용 가능하며, 여러 공정 요구를 충족합니다.
- 안정적인 고재료 제거율을 갖추어 가공 시간을 단축하고 생산 효율을 향상시킵니다.
- 뛰어난 마모 제어 설계로 연삭휠의 수명이 더욱 깁니다.
- 연마 과정 중 저연삭 저항으로 장비와 공작물을 보호하고, 가공 품질을 안정적으로 유지합니다.
용도:
- 웨이퍼 평탄화
- 백면 박형 연마
응용 분야:
- 실리콘 반도체 칩, 화합물 반도체 칩, 세라믹 칩(알루미나, AlN)
- 와이드 밴드갭 반도체 웨이퍼(SiC, GaN), 표면 탄성파 필터 칩(LT, LN), 사파이어 글라스 웨이퍼
- TSV 패키지 웨이퍼(구리/화합물)
연삭 휠을 주문하실 때는 아래 사항을 명시해 주세요:
- 연삭 휠의 형태 및 각 부위 크기: 예: 1A1, 14A1
- 연마재 종류: 다이아몬드
- 입도: 예: #150
- 집중도: 예: C-75
- 결합제: 예: 레진 결합제 또는 세라믹 결합제
- 냉각 방식: 건식 연마 또는 습식 연마
- 수량 및 납기:
- 회전 속도 및 가공 조건:
- 가공 장비 모델:
- 대부분의 제조업체는 연삭 휠에 다음 정보를 표기합니다:
연마재 종류 | 150 입도 | N 결합도 | 75 집중도 | R 결합제 | 3.0 연마재 층 두께 |
---|---|---|---|---|---|
D: 천연 다이아몬드 SD: 인조 다이아몬드 | #60 #80 #100 #150 #200 #270 #325 #400 #600 | J / 소프트 L N P R / 하드 | 25 50 75 100 125 150 | R: 레진 결합 V: 세라믹 결합 | 1.0mm 1.5mm 2.0mm 3.0mm 5.0mm 10.0mm |
도면 예시
사양 비교

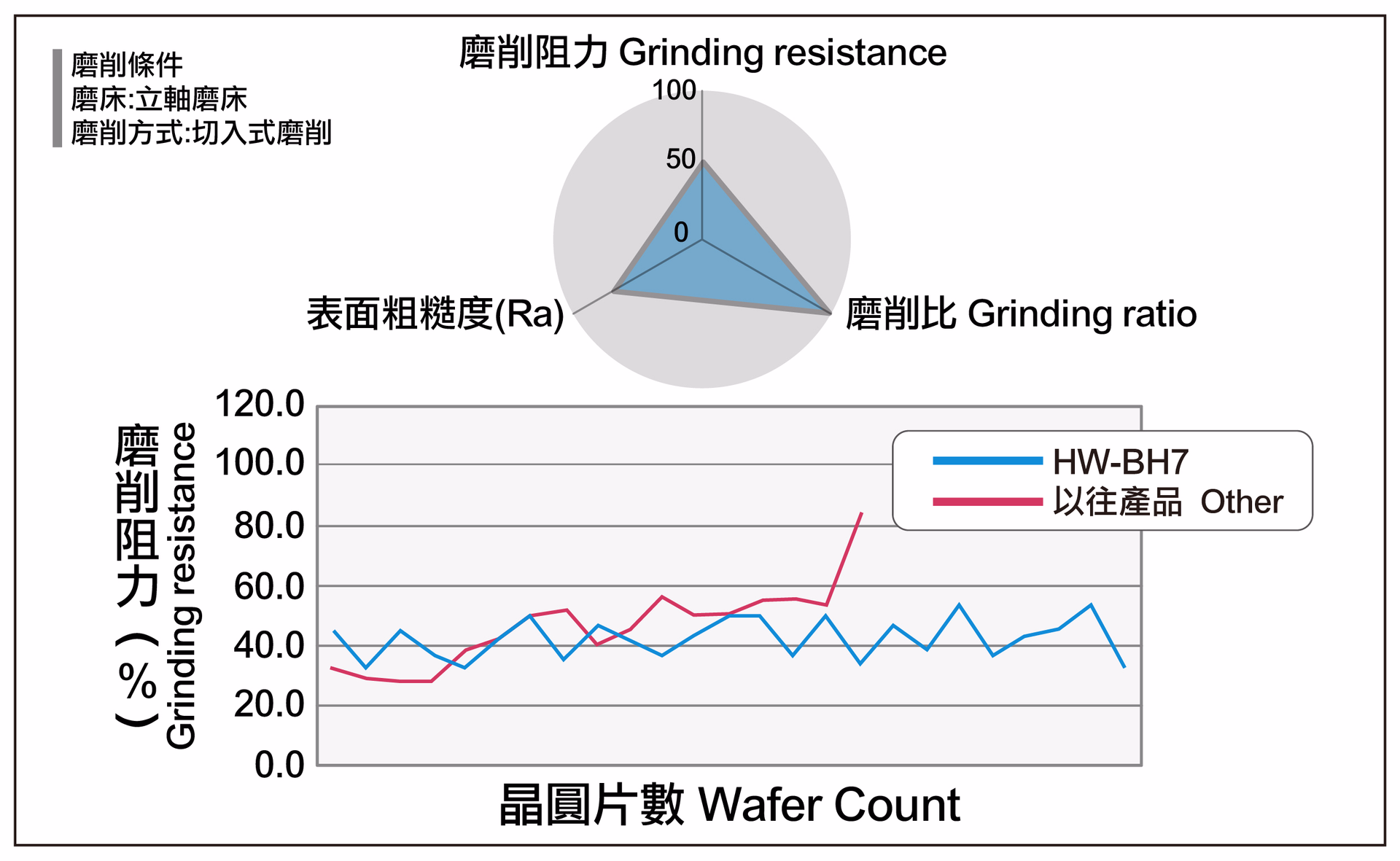

WH-BH7
이 연삭휠은 뛰어난 자쇄성을 가지고 있어, 연삭 휠 드레싱 없이 지속적인 연삭이 어려운 에칭면도 무드레싱 상태로 연속 연삭이 가능합니다. 고성능 결합제와 연삭휠 설계를 채택하여, 연삭 저항이 낮고 수명이 길며 높은 연삭비를 달성할 수 있습니다.

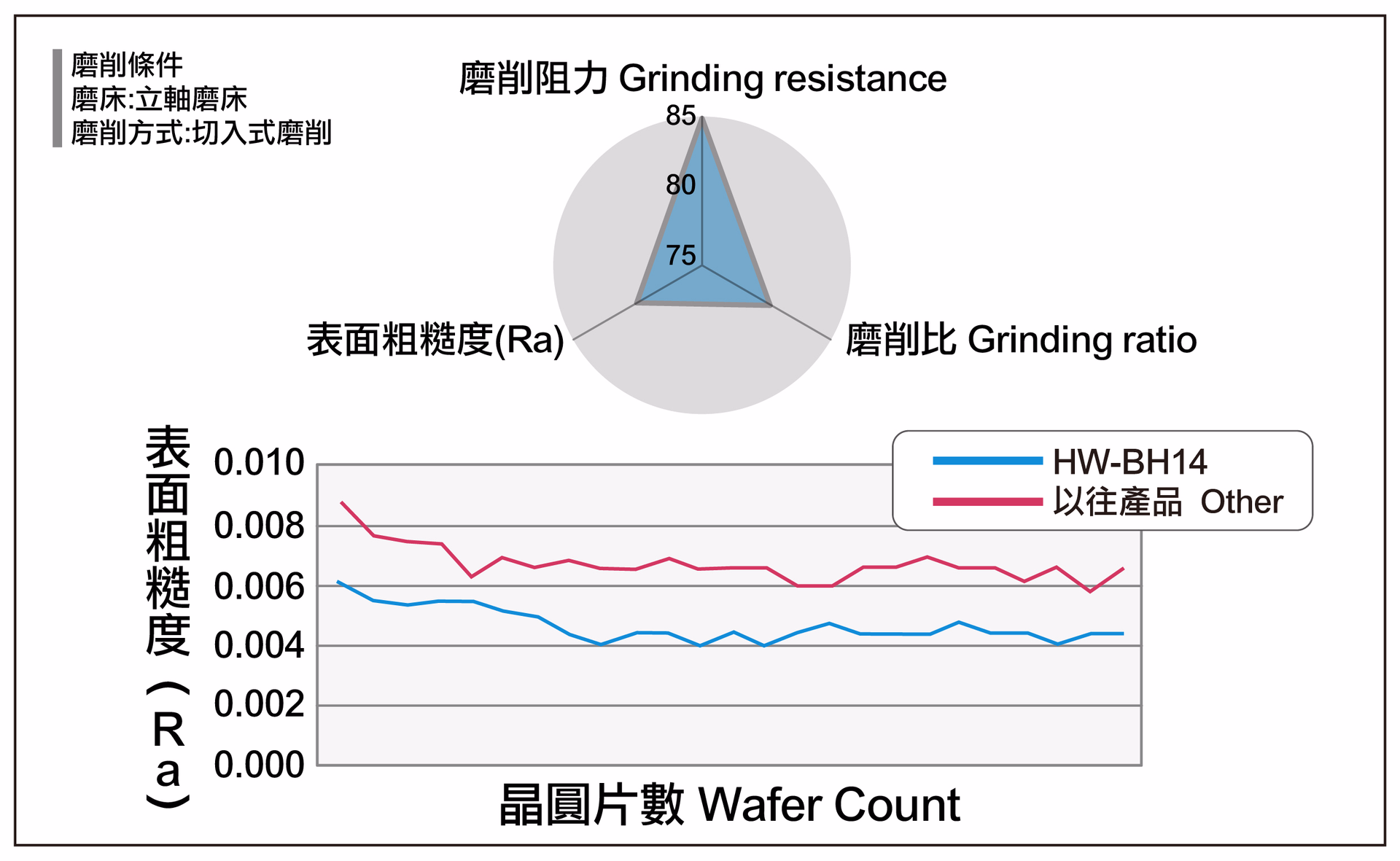

WH-BH14
이 연삭휠은 연삭 저항을 줄이는 충전제와 다공질 구조를 채택하여, 매우 낮은 하중에서도 연삭 작업이 가능합니다. 웨이퍼 연마 시 손상을 최소화하고 우수한 표면 가공 품질을 확보할 수 있습니다.

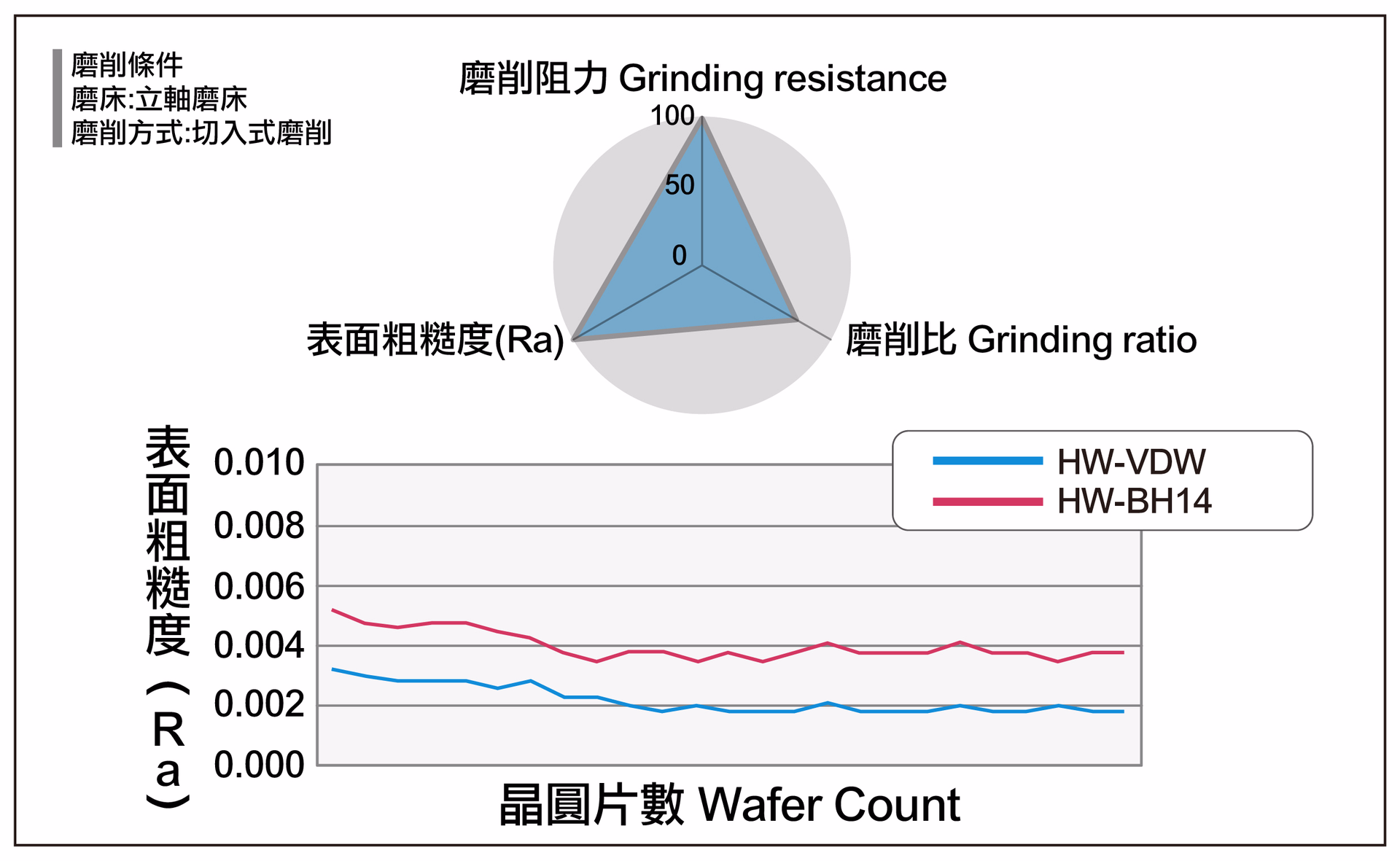

WH-VDW
이 연삭휠은 미세한 다이아몬드 연마 입자가 균일하게 분포되어 세라믹 결합제에서 자주 발생하는 긁힘 현상을 제거했습니다. 세라믹 결합제는 연마 입자 유지력이 뛰어나 고정밀 미러 표면 연마가 가능합니다.
또한, 이 연삭휠은 다공질 구조로 되어 있어 연삭 저항의 증가를 억제할 수 있습니다.
