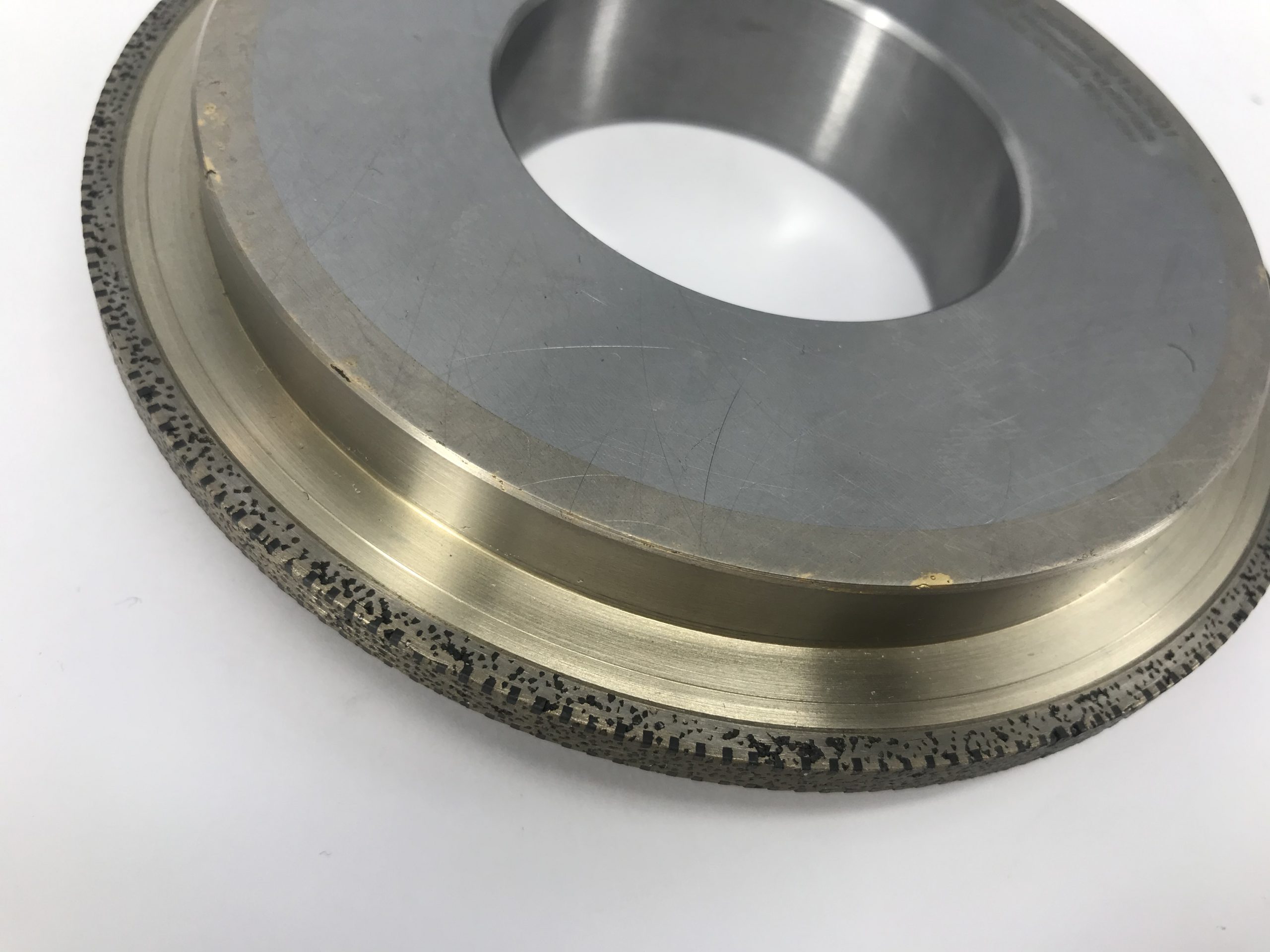

다이아몬드 롤러
HonWay는 맞춤형 서비스를 제공하여
고객의 공정에 가장 적합한 다이아몬드 롤러를 제작해 드립니다
소개:
다이아몬드 드레싱 롤러를 사용한 연삭 휠의 드레싱 작업은 공정 최적화를 위한 최상의 솔루션을 제공합니다. 고정밀 성형 연삭 휠의 드레싱에 주로 사용되며, 산화알루미늄, 탄화규소, CBN 연삭 휠 등 다양한 재질에 적용 가능합니다.
적용 분야:
베어링, 볼 스크류, 리니어 가이드, 기어, 공구 및 지그, 자동차 및 항공 부품 등의 산업 분야에서 사용되는 정밀 부품 가공에 적합합니다. 성형 연삭 또는 대량 연삭 가공 시, 연삭 휠의 형상 정밀도를 유지하는 자동 드레싱 작업에 활용됩니다.
공정 소개
| 공정 소개 |
역전 전주 |
소결 |
|
소개 |
역전 전주를 사용하여 다이아몬드를 바인더 표면에 고정함으로써, 각 연마 입자가 연삭 공정에 적극적으로 참여할 수 있도록 하여 더 긴 수명을 제공합니다. | 사전 제작된 롤러를 금형에 장착한 후, 다이아몬드와 결합제가 혼합된 연마재를 주입하고 고온·고압 소결 공정을 진행합니다.
냉각 후 드레싱 작업을 통해 다이아몬드 입자를 노출시킵니다. 단순히 결정 입자 두께에만 의존하는 방식과 달리, 본 공법은 연마재 층의 두께를 2~3mm까지 확보할 수 있습니다. 주로 드레싱 롤러 또는 컵형 드레싱 형태로 제작됩니다. |
|
적합 |
엄격한 공차가 요구되는 공작물에는 정밀한 형상 가공에 매우 적합합니다. | 정밀도가 높지 않은 단순 형상의 가공에는 형상을 장기간 유지할 수 있습니다. 세라믹 결합제 CBN 연삭 휠의 드레싱에 적합합니다. |
|
다이아몬드 선택 |
천연/인조 |
천연/인조/CVD |
|
다이아몬드 배열 |
규칙/불규칙 |
|
도면 예시
