외경 연마의 장파 흔적, 어떻게 극복할까? 발생 원인부터 해결책까지 한 번에 알려드립니다

정밀 제조 및 표면 가공 기술에 대한 요구가 날로 엄격해지는 오늘날, 연마 및 폴리싱 공정은 단순한 치수 정밀도뿐만 아니라, 표면 품질과 광학적 성능까지 함께 고려되어야 합니다.

그러나 외경 연삭 가공에서는 무시하기 어려운 표면 결함인 ‘장파 흔적’(Long Wave Marks)이 자주 발생합니다.

이러한 주기적인 파형 흔적은 거칠기 수치만큼 눈에 띄지 않을 수 있으나, 광학 반사, 외관 균일성, 나아가 기능적 신뢰성에도 큰 영향을 미칠 수 있습니다.

가공 안정성과 품질 제어 능력을 높이기 위해서는 장파 흔적의 생성 메커니즘과 특징을 이해하고, 이에 따른 개선 대책을 숙지하는 것이 매우 중요합니다.

본 문서에서는 장파 흔적의 주요 원인과 예방 방법을 체계적으로 살펴보고, 독자의 표면 처리 품질과 생산 효율 향상에 실질적인 도움을 드리고자 합니다.

연삭 중 발생하는 장파 흔적이란?

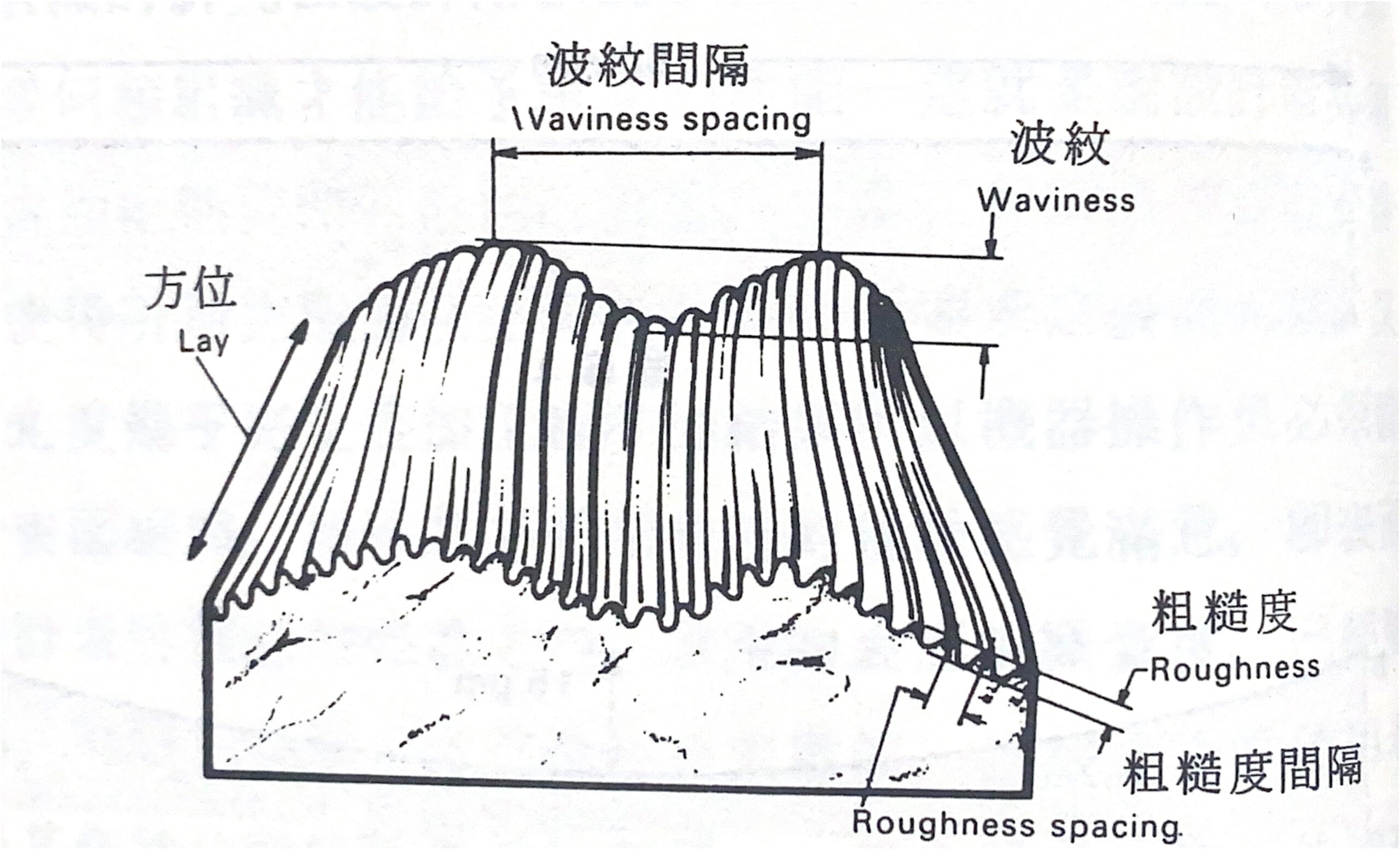

장파 흔적(Long Wave Marks)은 연삭 또는 폴리싱 과정 중 공작물 표면에 형성되는 중간 스케일의 기하학적 형상 오차를 말합니다. 이 흔적은 완만하게 굴곡지는 주기적 혹은 불규칙한 줄무늬 형태로 나타나며, 육안으로 거의 보이지 않는 미세한 거칠기(미시적 표면 거칠기)와 전체 표면이 굽어 있는 등 명확한 형태 왜곡(거시적 형상 오차)의 중간에 해당합니다. 예를 들어 설명하자면, 장파 흔적은 고속도로 노면에서 차량의 반복적인 주행이나 시공 불균형으로 인해 발생하는 느리고 완만한 요철과 유사합니다. 운전 중에는 차체가 미세하게 위아래로 흔들리지만, 주행 방향에는 영향을 주지 않습니다. 공작물 표면에서 느껴지는 장파 흔적도 이와 같은 ‘중간 스케일’의 불균일한 요철로 이해할 수 있습니다.

연삭 장파 흔적의 주요 특성

• 파장 길이는 표면 거칠기와 전체 형상 오차 사이에 해당하며, 일반적으로 10mm 이상인 저주파 장주기 굴곡에 속합니다.
• 자연광 또는 사선 조명에서 육안으로 관찰 가능하지만, 표면 변화가 완만하여 촉각으로는 쉽게 감지되지 않습니다.
• 표면의 반사율과 광학 품질에 뚜렷한 영향을 미치며, 흐릿한 영상, 불균일한 반사 또는 외관 결함 등을 유발할 수 있습니다.
• 대부분의 경우, 설비의 이송 궤적, 연삭 압력의 불균일, 공작물 고정 불량 또는 연삭판의 변형과 관련이 있습니다.

장파 흔적의 원인과 해결 방법

원인 1: 새 연삭휠의 밸런스 불량

신규 연삭휠이 적절하게 트루잉 및 동적 밸런싱되지 않은 상태에서 사용될 경우, 회전 중 편심 운동이나 불안정한 진동이 발생할 수 있으며, 이로 인해 공작물 표면에 저주파、주기적인 물결무늬 흔적이 생기는데, 이것이 바로 장파 흔적입니다.

올바른 처리 절차:

1. 초기 점검: 장파 흔적이 연삭휠의 밸런스 불량과 관련 있다고 의심될 경우, 연삭휠과 허브를 함께 분리한 후 밸런싱 스탠드에 올려 정적 평형 테스트를 진행합니다. ※ 밸런스 스탠드에서 균형이 맞는다면, 문제는 허브 또는 주축 자체가 아닐 수 있습니다.
2. 최초 장착 및 트루잉 가이드: 신규 연삭휠은 정식 밸런싱이 완료되기 전까지는 정밀 연삭에 직접 사용해서는 안 되며, 다음의 절차를 따라야 합니다:
   • 연삭휠을 연마기 주축에 장착합니다.
   • “대략 트루잉”을 수행하여 연삭휠의 초기 형상과 동적 편심을 교정합니다.
   • 동적 밸런싱 작업을 수행합니다 (밸런스 웨이트 링을 이용하여 조정).
   • 정밀 트루잉을 최종적으로 실시하여 실제 사용 가능한 상태로 만듭니다.
3. 밸런스 웨이트 주의 사항: 대략 트루잉 단계에서는 밸런스 웨이트를 다음과 같이 처리해야 합니다:
   • 완전히 제거하거나, 대각선 양단에 배치하여 트루잉 정밀도에 영향을 주지 않도록 합니다.

원인 2: 센터 압력이 부적절함

외경 연삭기나 양단 센터홀(센터)로 공작물을 지지하는 연삭 작업에서, 테일스톡 센터의 압력이 부적절하게 설정될 경우, 공작물이 가공 중에 미세하게 흔들리거나 변형되어, 연삭 표면에 저주파、주기적인 파형 흔적이 발생할 수 있습니다. 이러한 현상이 바로 장파 흔적입니다.

부적절한 센터 압력으로 인한 영향:

• 압력이 과도한 경우: 공작물이 축 방향으로 휘어 변형될 수 있으며, 특히 가늘고 긴 공작물의 경우, 가공 시 축선을 따라 비대칭 파형 또는 중주파 흔적이 발생할 수 있습니다
• 압력이 너무 약한 경우: 공작물이 회전 중 미세하게 미끄러지거나 흔들리게 되어, 연삭휠 접촉면이 불안정해지고 규칙적인 파형 가공 흔적이 나타납니다.
• 압력이 불균일하거나 편심된 경우: 공작물 지지가 불안정해져 궤적이 흔들리거나 가공 중 진동이 발생하며, 이로 인해 불규칙한 장파 흔적이 형성될 수 있습니다.

원인 3: 연삭휠 정지를 연마액 차단 없이 수행

연삭 작업 중 연마액이 완전히 멈추기 전에 연삭휠의 회전을 정지시키면, 연삭휠에 과도한 액체가 흡착될 수 있으며, 이는 휠의 국부적인 불균형을 초래해 다음 작동 시 진동 또는 편심 회전을 유발하고, 공작물 표면에 장파 흔적이 형성될 수 있습니다.

자주 발생하는 잘못된 작업 방식

• 연마액을 끄지 않고 기계를 바로 종료함: 연마액이 연삭휠 표면 및 기공에 남아 불균일한 습윤 영역을 형성합니다.
• 연삭휠을 완전히 탈수하지 않고 정지함: 액체 분포가 고르지 않아 질량 불균형이 발생합니다.
• 재시동 시 재밸런싱 없이 바로 가동함: 초기 진동이 심화되어 주기적인 접촉 변화를 유발하고 장파 흔적을 남깁니다.

올바른 작업 절차

기계 정지 전 따라야 할 정확한 순서:

• 기계 종료 전 따라야 할 정확한 순서:
• 연삭기 종료 준비 시, 먼저 연마액 공급을 차단합니다. 연삭휠을 수십 초에서 수 분간 공회전시켜, 원심력으로 잔여 액체를 날려 보냅니다.
• 그 후에 연삭휠을 정지시킵니다.

이미 잘못된 작업이 발생한 경우, 다음과 같은 조치를 권장합니다:

• 연삭휠의 밸런스 상태를 재검사합니다 (밸런스 스탠드 또는 주축 회전 점검 활용).
• 필요시 연삭휠을 다시 트루잉하고 동적 밸런스를 재조정합니다.

원인 4: 연삭휠 한쪽 면만 오일에 침지됨

연삭휠이 보관 또는 사용 중 한쪽 면이 윤활유나 폴리싱액 등 액체에 장시간 접촉될 경우, 그 면이 오일을 흡수하면서 습도와 밀도가 변해 질량 불균형이 발생할 수 있습니다. 이로 인해 연삭휠 회전 시 편심 운동 또는 접촉 불안정이 나타나고, 최종적으로 공작물 표면에 장파 흔적이 형성됩니다.

연삭휠 한쪽 면이 오일에 침지되는 것을 예방하고 처리하는 방법

1. 연삭휠이 오일이나 습기에 노출되지 않도록 주의합니다:
   • 연삭휠을 보관할 때는 건조한 상태로 평평하게 보관하고, 한쪽 면이 장시간 액체에 접촉되지 않도록 합니다.
   • 연삭휠을 오일 트레이 가장자리, 젖은 천 위, 냉각수 유입구 또는 환류 영역 근처에 두어서는 안 됩니다.
2. 연삭휠 교체 기준:：
   • 연삭휠이 한쪽 면에 오일을 흡수했거나 변색된 흔적이 있을 경우, 아직 사용하지 않은 상태라도 면 거칠기를 요구하는 정밀 연삭 작업에는 사용을 권장하지 않습니다.
   • 향후 품질 문제를 방지하기 위해, 새 연삭휠로 교체할 것을 권장합니다.
3. 사용 전 점검 및 밸런스 확인:
   • 연삭휠을 장착하기 전에는 건조 상태, 오염 여부 및 외관 일관성을 반드시 확인합니다.
   • 장착 후에는 반드시 트루잉 및 동적 밸런싱 작업을 실시해야 합니다.

원인 5: 연삭휠을 습한 바닥에 세워둠

연삭휠을 장시간 습한 바닥(예: 시멘트 바닥)에 세워둘 경우, 휠의 바닥면 또는 한쪽 면이 지면의 습기를 흡수하게 되어 부분적인 질량 및 밀도 변화가 발생할 수 있습니다. 이 상태에서 연삭휠을 회전시키면 질량 불균형(unbalance)이 발생하고, 진동 또는 편심 회전이 유발되어, 결과적으로 공작물 표면에 저주파、주기적인 물결무늬 흔적(장파 흔적)이 형성됩니다.

연삭휠 보관 방법:

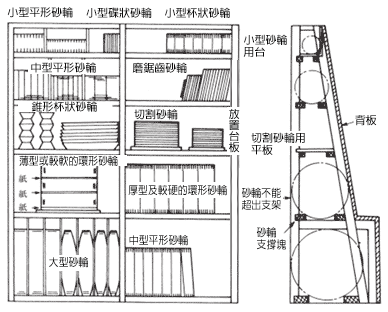

연삭휠은 상온、건조하고 온습도가 안정된 장소에 보관해야 하며, 급격한 환경 변화가 제품 성능에 영향을 미치지 않도록 주의해야 합니다. 보관 전용 프레임 또는 선반을 마련하여 연삭휠을 분류하고 안전하게 적재하는 것이 권장됩니다.

• 직립 방식(세워서 수직 보관)으로 정렬하여 변형을 방지합니다.
• 절단용 연삭휠 등 얇은 연삭휠의 경우, 여러 장을 겹쳐 평평한 면에 수평으로 보관하여 형상 안정성을 유지해야 합니다.
• 연삭휠 사이에는 과도한 적재 압력을 피해야 하며, 균열, 손상, 밸런스 이상 또는 가공 품질 저하를 방지해야 합니다.

※ 주의 사항: 레진 연삭휠, 고무 연삭휠, 마그네시아 연삭휠 등은 흡습성이 있어, 수분이나 습기를 흡수할 경우 본체 강도가 저하되어 가공 안전성과 품질에 영향을 줄 수 있습니다. 따라서 이러한 연삭휠은 보관 시 습기 차단 조치를 강화하여 품질의 안정성과 사용 안전을 확보해야 합니다.

연삭휠 점검

연삭휠은 사용 전에 반드시 외관 점검과 음향 점검을 통해 구조적 이상 여부와 사용 안전성을 확인해야 합니다.

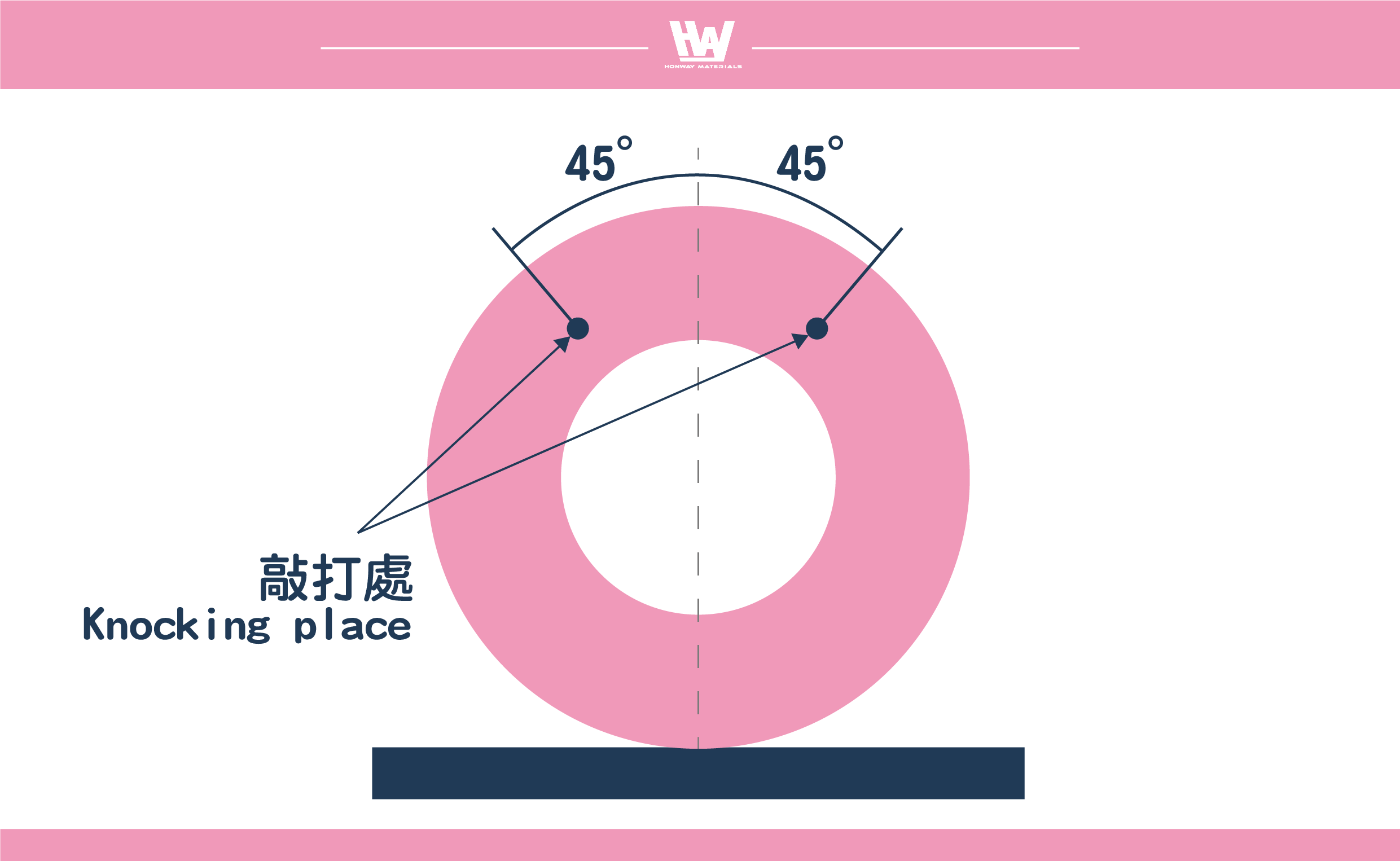

음향 점검 시에는 연삭휠의 크기에 따라 나무 손잡이가 달린 드라이버 또는 나무 망치를 사용해 휠을 가볍게 두드리는 방식으로 검사합니다. 두드리는 위치는 연삭휠 측면의 중심선에 수직으로 교차하는 지점에서 약 45도 각도로, 바깥 가장자리로부터 약 25~50mm 떨어진 부위입니다. 휠을 약 45도씩 회전시키며 각 구역을 반복적으로 점검합니다.

• 맑고 균일한 금속성 소리가 나면, 연삭휠 내부 구조에 이상이 없으며 정상적으로 사용할 수 있습니다.
• 둔탁하거나 탁한 소리가 날 경우, 균열이나 손상이 있을 가능성이 높으므로 사용해서는 안 되며 즉시 교체해야 합니다.

※ 연삭휠 교체를 원하신다면, 현재 가공 중인 공작물의 재질 정보를 저희에게 알려주시면 평가 후 가장 적합한 제품을 추천해 드릴 수 있습니다.

모델명을 어떻게 제공해야 할지 모르시겠다면, 언제든지 저희 고객센터에 문의 주시고 연삭휠을 보내주셔도 괜찮습니다.

결론

지금까지의 분석을 종합해 보면, 연삭 공정 중 발생하는 장파 흔적은 흔하지만 결코 간과할 수 없는 표면 결함입니다. 그 주요 원인은 연삭휠의 불균형, 잘못된 작업 순서, 센터 압력 이상, 부적절한 보관 방식 등에서 비롯되며,
이러한 사소해 보이는 작업 요소들이 실제로는 가공 품질에 매우 큰 영향을 미칠 수 있습니다. 장파 흔적은 제품의 반사 균일도, 외관 품질을 저하시킬 뿐만 아니라, 심할 경우 기능성이나 광학 성능까지 저해할 수 있어 적극적인 예방과 관리가 필요합니다.

따라서 장파 흔적의 발생을 효과적으로 예방하려면, 연삭휠의 선택, 보관, 장착, 점검 및 작업 전반에 걸쳐 철저한 관리가 이루어져야 하며, 더불어 설비 유지보수 및 작업 습관에 대한 체계적인 관리가 병행되어야 합니다.
이러한 노력을 통해서만 연삭 품질의 안정성을 확보하고, 공작물 가공의 정밀도와 표면 품질을 향상시켜 생산 효율과 제품 가치를 동시에 높일 수 있습니다.
