고출력 전자기기와 초고속 통신 시대의 방열 과제에 직면한 지금, 귀하의 정밀 부품은 과열로 인해 성능 저하 및 수명이 단축되고 있지는 않습니까? 효과적인 열 관리는 제품 경쟁력과 신뢰성을 높이는 가장 중요한 과제로 떠오르고 있습니다.
전통적으로 사치와 동일시되었던 보석인 다이아몬드는, 뛰어난 열전도성을 바탕으로 산업 및 기술 분야의 방열 한계를 뒤흔들고 있습니다.
금속이 자유전자를 통해 열을 전달하는 방식과는 달리, 다이아몬드는 특유의 포논 격자 진동을 활용하여, 조밀한 원자 배열, 강한 공유 결합, 극히 낮은 격자 결함 등의 특성이 결합되어 금속을 훨씬 능가하는 열전도 효율을 실현하며, 차세대 고효율 열관리 기술을 선도하는 핵심 소재로 부상하고 있습니다.
본 문서에서는 다이아몬드가 탁월한 열전도성을 지닌 이유, 열전도 및 전도 메커니즘의 차이점, 그리고 다양한 첨단 응용 분야에서의 발전 현황과 시장 잠재력에 대해 심층적으로 다루고자 합니다.
목차
다이아몬드 소개
- 화학 성분: 천연 다이아몬드는 탄소의 결정 형태로, 흑연과 동일한 탄소의 동소체입니다. 주요 불순물은 질소(N)이며, 함량은 0.01~0.25%입니다.
- 색상: 순수한 다이아몬드는 투명하고 무색이며, 다양한 불순물과 결정 결함에 의해 다양한 색상을 띱니다.
천연 다이아몬드는 대개 연한 황색, 인공 다이아몬드는 황록색을 띱니다. - 물리적 성질: 높은 융점, 높은 열전도율, 높은 전기 저항률을 가지며, 밀도는 ρ = 3.51524g/cm³입니다.
- 화학적 성질: 소수성, 친유성이며, 상온에서는 화학적으로 불활성입니다. 1000℃까지 가열해도 대부분의 화학 시약에 부식되지 않으며, 일부 산화제를 제외하고는 반응하지 않습니다.
- 산화성: 다이아몬드는 순수 산소 환경에서 600℃ 이상에서 광택을 잃고 검은 표면으로 변색되며, 700~800℃에서는 연소가 시작됩니다.
- 인공 다이아몬드는 공기 중에서 740~840℃에서 산화가 시작되며, 850~1000℃에서 연소가 발생합니다.
※추가 참고: 연마재-다이아몬드 소개
다이아몬드는 왜 열전도성이 우수한가?
다이아몬드의 열전도성은 주로 포논의 진동 전달에서 기인합니다. 일반적인 금속이 자유 전자에 의존해 열을 전달하는 것과 달리, 절연체인 다이아몬드는 결정 격자의 진동 에너지인 포논을 통해 열을 전달합니다. 다이아몬드는 결정 구조의 완전성이 매우 높고 결함이 적으며, 탄소 원자의 질량이 가볍고 탄소 간 공유 결합이 강력하여 포논의 평균 자유 행정이 길고 산란이 적습니다. 이로 인해 매우 높은 열전도율을 실현할 수 있습니다. 천연 Type IIa 다이아몬드는 2200~2600 W/m·K에 달하는 열전도율을 가지며, 이는 대부분의 금속 재료보다 훨씬 높은 수치입니다.
열전도 메커니즘 설명:
- 금속의 열전도: 주로 자유 전자를 통해 열에너지를 전달합니다.
- 다이아몬드의 열전도:
- 포논은 결정 격자의 진동을 양자화한 단위로 볼 수 있으며, 일부 원자가 열에너지를 받아 진동하기 시작하면, 이러한 진동은 물결처럼 결정 구조를 따라 퍼져나갑니다.
- 다이아몬드처럼 원자 배열이 매우 조밀하고 고도로 대칭적인 물질에서는 포논이 고속으로, 저항 없이 전달될 수 있어 열에너지가 한 지점에서 전체로 빠르게 확산됩니다.
포논을 통한 열전도 효율이 높은 이유:
- 탄소 원자의 질량이 작다 → 포논 전달 속도가 빠르다.
- 탄소-탄소 결합이 강하다 → 포논 에너지가 높고 파장이 짧다.
- 결정 결함이 적다 → 포논 산란이 적고 평균 자유 행정이 길다.
- 구조가 단순하다 → 고주파 포논의 안정적인 전달에 유리하다.

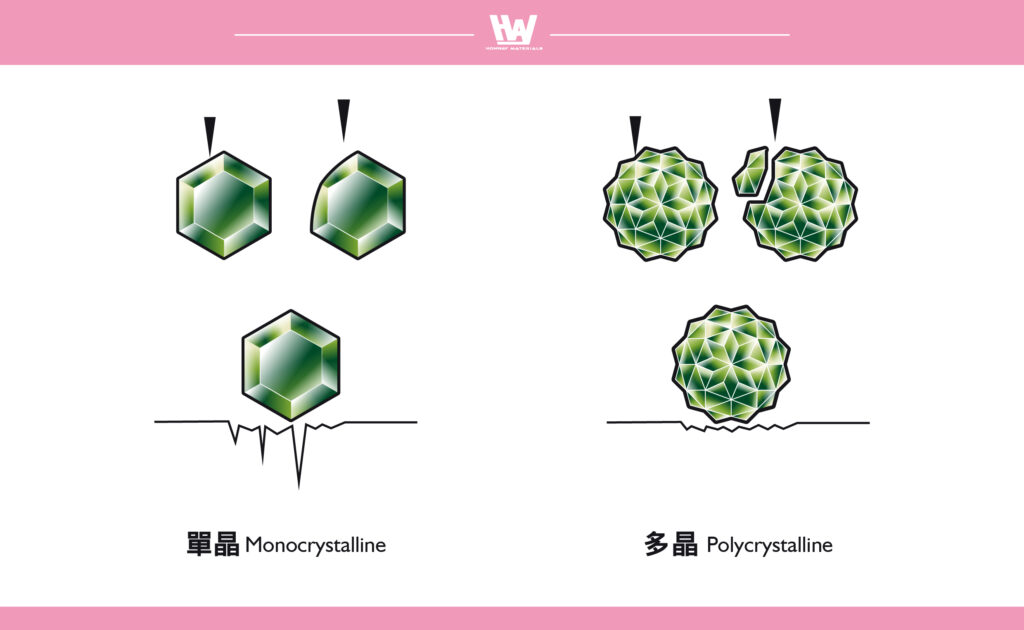

단결정 VS 다결정의 열전도 성능 비교
항목 | 단결정 다이아몬드 | 다결정 다이아몬드 |
열전도율 | 2000–2200 W/m·K 이상 | 약 1200 W/m·K |
구조적 특성 | 결정립 경계가 없으며, 포논 산란이 적고 경도가 높음 | 결정립 경계가 존재하며, 포논 산란이 많음 |
열전도 효율 | 매우 우수하며, 고출력 부품에 적합 | 양호하며, LED 등의 방열에 이미 활용 가능 |
응용 잠재력: | 고급 전력 부품, GaN 칩 | LED, 레이저 등 중고급 응용 분야 |

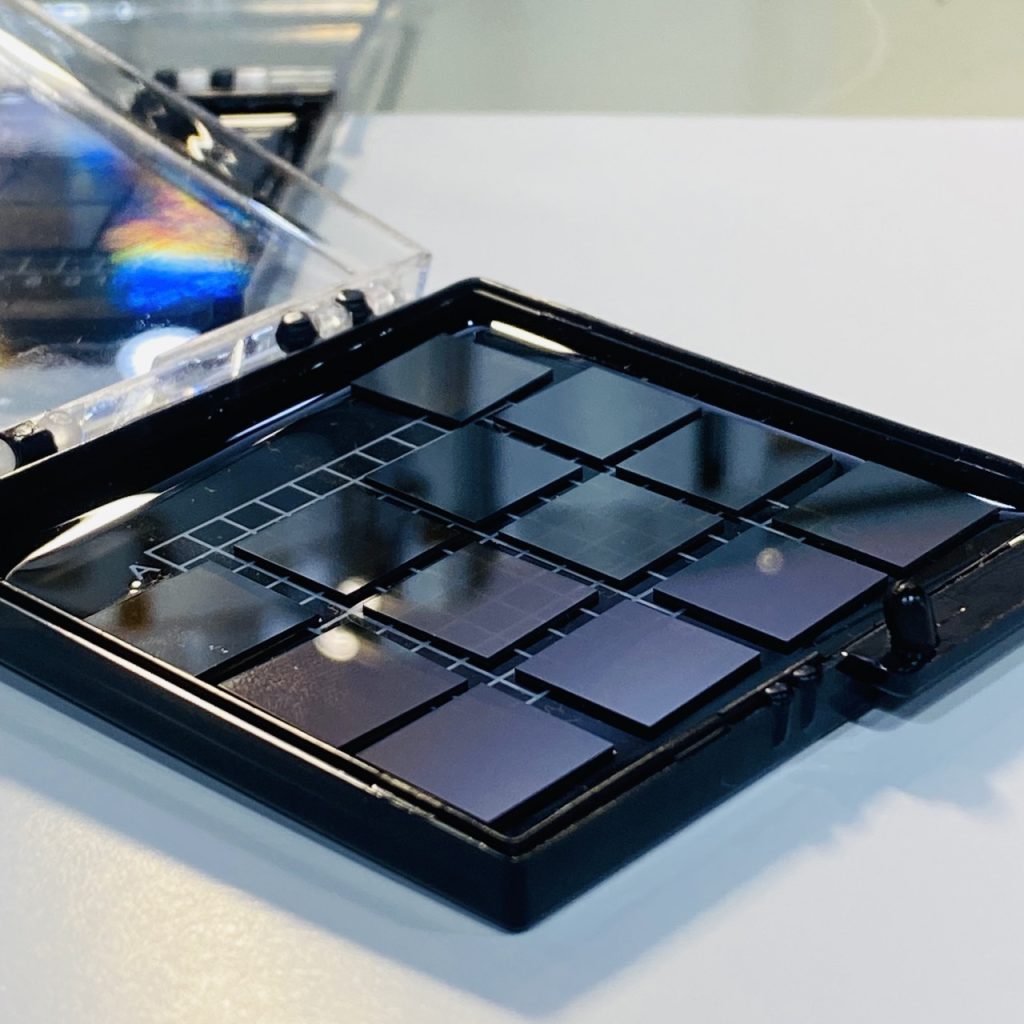

단결정 및 다결정 다이아몬드 필름의 장점
- 단결정이든 다결정이든, 그 열전도 성능은 은, 구리, 알루미늄 등 기존의 전통 소재를 훨씬 능가합니다.
- HONWAY 단결정의 장점: 거의 완벽한 결정 구조를 가지고 있어 열전달 효율 면에서 다결정보다 우수하며, GaN 칩과 같은 고급 응용 분야에 이상적인 선택입니다.
- HONWAY 다결정의 장점: 대면적 구현이 가능하며 비용 효율이 뛰어나 LED, 레이저 등 중고급 산업 응용의 방열 솔루션으로 적합합니다.
현재 시중에서 흔히 사용되는 열전도 재료 비교
재질 | 열전도율 (단위: W/m·K) |
다이아몬드 | 2200–2600 |
은 (Ag) | 429 |
구리 (Cu) | 401 |
금 (Au) | 317 |
알루미늄 (Al) | 237 |
실리콘 (Si) | 148 |
수 | 0.613 |
유리 | 1.4 |
공기 | 0.026 |
예전에는 다이아몬드를 구매할 때, 혀끝으로 살짝 핥아보는 방법이 있었습니다. 혀끝이 차갑게 느껴지면 진짜 다이아몬드이고, 따뜻하게 느껴지면 단순한 유리라는 것입니다. 이 과정은 사실상 혀끝을 탐침으로 사용하여 보석의 열전도율을 비교하는 실험과 같습니다. 유리는 열전도율이 매우 낮은 반면, 진짜 다이아몬드는 열전달 속도가 유리보다 수천 배 이상 높기 때문에, 감각이 예민한 혀끝으로 두 소재의 차이를 쉽게 구분할 수 있습니다.
왜 다이아몬드를 방열 소재로 선택해야 하는가?
알고 계셨나요?
칩 표면 온도가 70~80℃에 도달했을 때, 온도가 1℃씩 상승할 때마다 칩의 신뢰성은 10%씩 감소합니다. 더욱 우려되는 사실은 전체 장비 고장의 55% 이상이 과열과 직접적인 관련이 있다는 점입니다!
이러한 심각한 문제에 직면했을 때, 가장 신뢰할 수 있는 방열 솔루션이 필요합니다. 다이아몬드는 현재 알려진 재료 중 가장 높은 열전도율을 가진 물질로, 그 열전도 효율은 다음과 같습니다:
- 실리콘(Si)의 13배
- 실리콘 카바이드(SiC)의 4배
- 구리 및 은의 4~5배
다이아몬드를 선택하는 것은 귀하의 핵심 부품에 탁월한 열 관리 능력을 제공하는 것을 의미하며, 제품의 안정적인 작동을 보장하고 수명을 획기적으로 연장하는 선택입니다.
“열전도성이 좋다”는 “전기전도성이 좋다”와 같은 의미일까?
고성능 전자 설계에서 흔히 발생하는 오해 중 하나는 다음과 같습니다: “열전도성이 좋은 재료는 전기전도성도 반드시 좋다?” 다이아몬드의 경우, 정답은 그렇지 않습니다
열과 전기의 전달 메커니즘:
전도 유형 | 전달 방식 |
열전도 | 포논(원자 진동)을 통해 열에너지를 전달 |
전기전도 | 자유 전자가 거의 없어 전류가 흐르기 어려움 |
다이아몬드는 원자 진동(포논) 전달에 매우 효과적이기 때문에 열전도 성능이 우수하며(2000 W/m·K 이상), 모든 원자가 공유결합에 참여하고 자유롭게 이동할 수 있는 전자가 거의 없기 때문에 전기 전도율이 매우 낮은 우수한 절연체입니다.
응용 분야
탁월한 열전도성과 전기 절연 특성을 바탕으로, 다이아몬드는 고전력 밀도 장비의 방열 문제를 해결할 수 있는 핵심 소재로 떠오르고 있으며, 다음과 같은 분야에서 막대한 가능성을 보여주고 있습니다:
1. 고출력 전자 부품
- GaN 전력 칩, FET(전계 효과 트랜지스터), 전력 증폭기
- 단결정 다이아몬드 기판은 방열 능력과 소자 안정성을 효과적으로 향상시켜, 부품 수명을 연장하고 시스템 안정성을 높이며, 더 높은 작동 주파수를 실현할 수 있습니다.
2. LED 및 레이저 방열
- 다결정 다이아몬드 필름을 LED 칩에 부착 → 핫스팟을 효과적으로 억제하고, 밝기 및 수명을 향상시켜 광원 출력의 안정성을 확보하며, 광손실을 줄이고 제품 신뢰성을 높입니다.
3. 광전자 및 적외선 부품
- 다이아몬드는 높은 광투과성과 높은 굴절률을 가지고 있어 → 레이저 윈도우, 미사일 광돔, 적외선 센서, 태양광 셀의 효율 향상 층 등으로 적합하며, 우수한 광학 안정성을 바탕으로 극한 환경에서도 성능을 유지할 수 있습니다.
4. 집적회로(IC) 기판
- 실리콘의 열전도율은 다이아몬드의 약 1/15에 불과하므로, 기판을 다이아몬드로 대체할 경우 방열 병목 현상을 크게 개선할 수 있으며, 기존의 방열 한계를 극복하고 소형화 및 고성능 칩 설계를 실현할 수 있습니다.
5. 열전도 절연 소재
- 높은 열전도성과 전기 절연 특성을 활용하여, 특수한 열 관리가 필요한 환경에서 사용됩니다. 고전압 또는 고주파 환경에서도 안전하고 신뢰할 수 있는 열 관리 솔루션을 제공합니다.
현재 시장 규모
응용 분야 | 2025년 시장 규모 (미국 달러) | 예상 연평균 성장률 (CAGR) | 주요 응용 산업 |
CVD 다이아몬드 방열 서브마운트 (Submount) | 136억 달러 | 11.7%(2024–2031) | 고출력 반도체, 레이저, 통신 모듈 등 |
다이아몬드 열 확산판 (Heat Spreaders) | 1억 8천만 달러 | 9.86%(2025–2033) | 항공우주, 국방, 통신, 첨단 전자 |
다이아몬드 방열기 (Heat Sinks) | 2억 4천만 달러 | 4.2%(2025–2033) | 고출력 전자, 광학 모듈 |
구리-다이아몬드 복합소재 (Cu-Diamond) | 3억 3천 8백만 달러 | 12.1%(2025–2033) | 고성능 컴퓨팅, 5G, 전기차, 항공우주 |
단결정 다이아몬드 시장 (Single Crystal) | 16억 3천 7백만 달러 | 4.7%(2025–2033) | 정밀 공구, 반도체, 광학 부품 |
시장 성장의 추진 요인
- 고출력 밀도 전자 장비: 반도체, 5G, 전기차(EV), AI 서버 등 기술의 발전에 따라 고효율 열 관리 소재에 대한 수요가 점점 증가하고 있습니다.
- CVD 기술 발전: 화학 기상 증착(CVD) 기술의 성숙으로 고품질 다이아몬드 소재의 양산이 가능해졌으며, 비용이 절감되고 응용 범위가 확대되었습니다.
- 항공우주 및 국방 응용: 극한 환경에서도 안정적인 다이아몬드 소재는 항공우주 및 국방 분야에서의 활용이 증가하고 있습니다.
산업 응용 및 전망
다이아몬드는 높은 열전도성과 전기 절연성을 바탕으로 반도체, 고출력 전자, 레이저 모듈, 5G 통신 장비, 전기차 전력 모듈 등 다양한 분야에서 폭넓게 활용되고 있습니다. 앞으로 고효율 열 관리 솔루션에 대한 수요가 증가함에 따라, 다이아몬드 열전도 소재 시장은 지속적으로 성장할 것으로 전망됩니다.
결론
다이아몬드는 독특한 원자 구조와 탁월한 포논 전달 메커니즘을 바탕으로, 고출력·고열 밀도 응용 분야에서 대체 불가능한 열 관리 우위를 보여줍니다. 전기 절연체로서 매우 우수함에도 불구하고, 열전도율은 기존 금속보다 몇 배나 높으며, 특히 단결정 다이아몬드는 가장 까다로운 방열 요구를 충족시킬 수 있습니다.
LED, 레이저, GaN 칩부터 5G 통신, 전기차 등 미래 지향적 응용에 이르기까지, 다이아몬드는 첨단 열 관리 시스템에서 점점 더 핵심적인 위치를 차지하고 있습니다. CVD 기술의 성숙과 시장 수요의 지속적인 확대에 따라, 홍웨이의 다이아몬드 열전도 소재는 업계를 선도하는 산업적 가치와 거대한 시장 잠재력을 상징할 뿐만 아니라, 차세대 전자 및 통신 기술의 발전을 이끄는 핵심 파트너가 될 것입니다. 지금 바로 저희에게 문의하시어, 귀사의 방열 과제를 해결하기 위한 맞춤형 다이아몬드 솔루션을 경험해 보세요!
