現在、半導体製造はますます複雑化する技術的課題に直面しており、特にオーミックコンタクトモデリングなどの主要プロセスにおいては、従来の人工知能手法の限界が徐々に露呈しています。しかしながら、オーストラリアの国立科学研究機関CSIROによる新たな研究では、量子機械学習（QML）を実際の半導体プロセスデータ分析に初めて適用し、従来の手法を上回る優れた性能を実証しました。この画期的な成果は、少量サンプル・高次元環境における量子技術の可能性を証明するだけでなく、チップ設計とプロセス最適化の新たな可能性を切り開きます。本稿では、この世界初の研究成果を深く理解し、それが半導体の未来開発の道筋をどのように塗り替える可能性があるのかを探ります。
カタログ
半導体モデリングがボトルネックに遭遇、量子コンピューティングが戦いに加わる
半導体業界の高度に洗練され、ますます複雑化するプロセスでは、特に複数のプロセスパラメータと非線形関係を伴うオーミックコンタクトなどの重要なステップにおいて、効果的なモデリングが大きな課題となっており、従来の人工知能や機械学習の手法では徐々に限界が見えてきています。
最近、オーストラリアの国立科学研究機関CSIROの研究チームは、中国と香港の国際パートナーと共同で、量子機械学習（QML）に基づく新しいモデルを初めて検証しました。このモデルは半導体製造におけるモデリング問題の解決に特化しており、実験データ分析への適用にも成功しています。この研究成果は世界初と評価され、Advanced Science誌に掲載されました。
QKAR: 小さなサンプル向けに設計された量子回帰アーキテクチャ

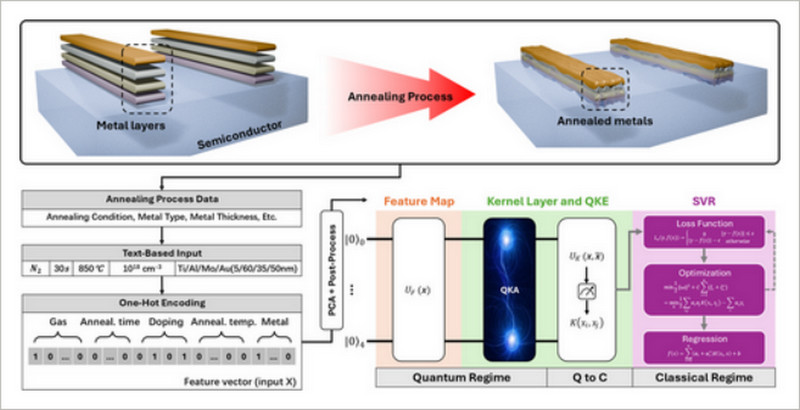

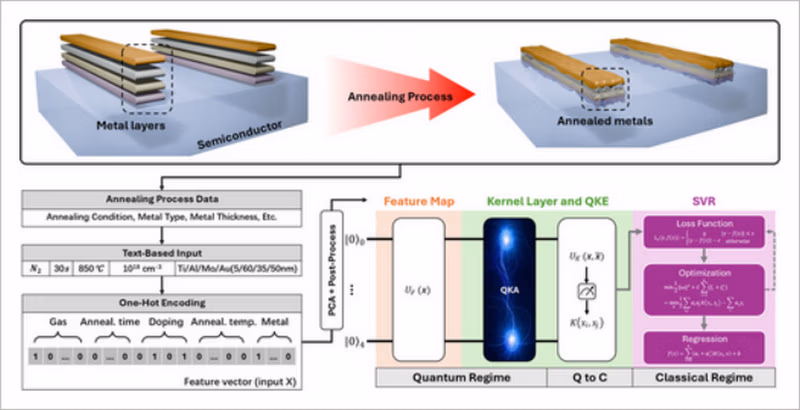

本研究は、GaN HEMT（窒化ガリウム高電子移動度トランジスタ）の製造サンプルに焦点を当てました。研究チームは、わずか159個の実験データを用いて、「量子カーネルアライメント回帰器(Quantum Kernel Alignment Regressor,QKAR）」と呼ばれる革新的なモデルを開発しました。このモデルは、Pauli-Z特徴マッピングと学習可能な量子カーネル層を組み合わせることで、非常に少量のデータから高い精度を維持しながら深層パターンをマイニングできます。
QKARは、従来の7つのCML（Classical Machine Learning）回帰モデルよりも優れた性能を示し、様々な回帰誤差指標（MAE、MSE、RMSEなど）において顕著な優位性を示しています。特に、平均絶対誤差（MAE）に関しては、QKARは0.338Ω·mmに達し、優れた精度と汎化能力を示しています。
データ不足と非線形性の課題を解決することで、量子優位性が生まれる
従来、従来の機械学習モデルは製造業のモデリングにおいて広く用いられてきましたが、小規模なサンプル、高次元パラメータ、複雑な非線形状況においては、過剰適合や不十分な一般化といった問題に直面することが多かった。量子機械学習は、独自のカーネル特性により、複雑なパラメータ間の高度な相互作用関係を捉えることができ、より強力なフォールトトレランスとデータ適応性を示す。
共著者のZeheng Wang氏は次のように述べています。「半導体業界は、データ不足とプロセスの複雑化という課題にますます直面しています。私たちの研究は、適切に設計された量子モデルが、従来のモデルでは捉えられない根本的なパターンを特定できることを示しています。」
量子技術と古典技術の融合：実験検証における重要な前進
本研究のハイライトは、使用されているモデルアーキテクチャがシミュレータ上で動作しているにもかかわらず、既存のNISQ（Noisy Intermediate-Scale Quantum）ハードウェアと互換性があり、将来的には直接オンライン化できる可能性があることです。研究チームはさらに、モデルの予測結果を物理検証によって裏付けるために新たなGaNデバイスを製造し、量子機械学習モデルの実用化に向けた重要な一歩を踏み出しました。
さらに、この研究では、モデル間の公平な比較を保証するための統一された PCA 前処理プロセスも確立し、研究設計の厳密さと科学性を実証しました。
半導体モデリングの新たなパラダイム？量子技術は無限の可能性を秘めている
量子コンピューティング技術の発展に伴い、化学シミュレーション、パスワードクラッキング、材料研究開発から製造エンジニアリングへと徐々に拡大し、半導体プロセスは新たなフロンティア応用分野となりました。今回のQKARモデルの検証成功は、量子機械学習が将来のチップ設計および製造モデリング、特にデータ量が乏しくプロセス条件が複雑なシナリオにおいて、新たなパラダイムとなる可能性を秘めていることを示しています。
研究者らは、CML法には依然として最適化の余地があるものの、QMLは補助的または代替的なツールとしての可能性を示していると指摘した。今後、量子プロセッサの規模と忠実度がさらに向上するにつれて、このような量子モデルが実際の産業プロセスで利用される可能性が高まるだろう。
結論：研究室から工場への量子イノベーション
半導体は現代技術の礎であり、その製造プロセスは技術課題と革新の焦点となっています。オーストラリア連邦科学産業研究機構（CSIRO）をはじめとする研究機関は、量子技術を通じて半導体製造に新たな弾みをつけています。QMLの応用は、製造効率の向上とコスト削減だけでなく、データモデリングからプロセス最適化に至るまで、業界全体に革新をもたらす可能性があります。
量子機械学習によって推進されるこの革命は、今後 10 年間のチップ競争における重要な転換点となる可能性があります。
