มีดหั่นบรรจุภัณฑ์เวเฟอร์ HWS25 – มีดแข็ง

HonWay Materials มีบริการที่กำหนดเอง

สร้างมีดหั่นบรรจุภัณฑ์เวเฟอร์ที่เหมาะกับคุณที่สุด



เหมาะสำหรับการประมวลผลเวเฟอร์เซมิคอนดักเตอร์ วัสดุบรรจุภัณฑ์ วัสดุเซรามิก LED วัสดุบรรจุภัณฑ์เซมิคอนดักเตอร์ PZT TGG และวัสดุแข็งและเปราะต่างๆ

มีวัสดุฐานสองชนิดให้เลือก: เรซินและโลหะ เพื่อตอบสนองความต้องการในการประมวลผลที่หลากหลาย

คุณสมบัติ:

• ทนทานต่อการสึกหรอสูงและมีเสถียรภาพของใบมีด: เครื่องมือนี้มีความทนทานต่อการสึกหรอและมีเสถียรภาพทางโครงสร้างที่ยอดเยี่ยม ซึ่งสามารถควบคุมขั้นด้านข้างของอนุภาคเวเฟอร์ได้อย่างมีประสิทธิภาพ รับประกันขนาดอนุภาคที่สม่ำเสมอ และปรับปรุงผลผลิตในการตัดและเสถียรภาพของกระบวนการ

• การควบคุมวัตถุดิบเพชรอย่างเข้มงวด: การใช้ผงเพชรที่มีความบริสุทธิ์สูงพร้อมการกระจายขนาดอนุภาคที่แคบเป็นพิเศษ ผสานกับเทคโนโลยีการตรวจจับที่แม่นยำ ช่วยกำจัดอนุภาคขนาดใหญ่ แท่งยาว และอนุภาคที่เป็นแผ่นและมีรูปร่างไม่สม่ำเสมอได้อย่างมีประสิทธิภาพ ลดความเสี่ยงของการแตกที่ด้านหน้าของเวเฟอร์ได้อย่างมาก

• การออกแบบใบมีดที่มีความแข็งแรงเป็นพิเศษ: กระบวนการชุบด้วยไฟฟ้าที่เป็นเอกลักษณ์ทำให้ใบมีดมีความแข็งแรงเป็นพิเศษ ป้องกันการตัดแบบเซอร์เพนไทน์ ช่วยรักษาแนวตั้งแม้ขณะตัดแผ่นเวเฟอร์หนา ป้องกันการตัดแบบเอียง และช่วยให้มั่นใจได้ถึงการประมวลผลที่เสถียรภายใต้แรงกดสูง

• เทคโนโลยีความแม่นยำเพื่อป้องกันการแตกและบิ่นที่ด้านหลัง: กระบวนการหั่นเป็นลูกเต๋าได้รับการออกแบบมาโดยเฉพาะสำหรับเวเฟอร์บางเฉียบและเวเฟอร์ไดขนาดเล็ก ป้องกันการแตกและบิ่นที่ด้านหลังได้อย่างมีประสิทธิภาพ ช่วยปรับปรุงความสมบูรณ์และคุณภาพการประมวลผลของผลิตภัณฑ์สำเร็จรูป

ใช้:

• วัสดุฐานเรซิน: เหมาะสำหรับการแปรรูปวัสดุแข็ง
• พื้นผิวโลหะ: อายุการใช้งานยาวนานขึ้น
• ใช้ในขั้นตอนการตัดบรรจุภัณฑ์เซมิคอนดักเตอร์
• การแปรรูปวัสดุที่แปรรูปได้ยาก เช่น วัสดุเซรามิกผสมซิลิโคน

พื้นที่การใช้งาน:

• เหมาะสำหรับวัสดุเซรามิก LED วัสดุบรรจุภัณฑ์เซมิคอนดักเตอร์ และวัสดุแข็งและเปราะ เช่น PZT และ TGG

เมื่อสั่งซื้อมีดหั่นเต๋ากรุณาระบุสิ่งต่อไปนี้:

• รูปทรงและขนาดของใบมีด :
• เส้นผ่านศูนย์กลางภายนอก (มม.): เช่น 58
• การเปิดรับแสง (มม.): 4.0
• ความหนา (มม.): เช่น 0.20
• ความคลาดเคลื่อนของความหนา (มม.): ตัวอย่างเช่น: B ±0.010
• ความละเอียด: ตัวอย่างเช่น: #400
• แฟ้ม : เช่น S ชาร์ป
• ความเข้มข้น: ตัวอย่างเช่น: 30
• จำนวนช่อง (ชิ้น): เช่น: S48
• การใช้งาน: พื้นผิว LED เซรามิก
• ปริมาณและระยะเวลาจัดส่ง:
• ความเร็วและเงื่อนไขการประมวลผล:
• รุ่นอุปกรณ์การประมวลผล:

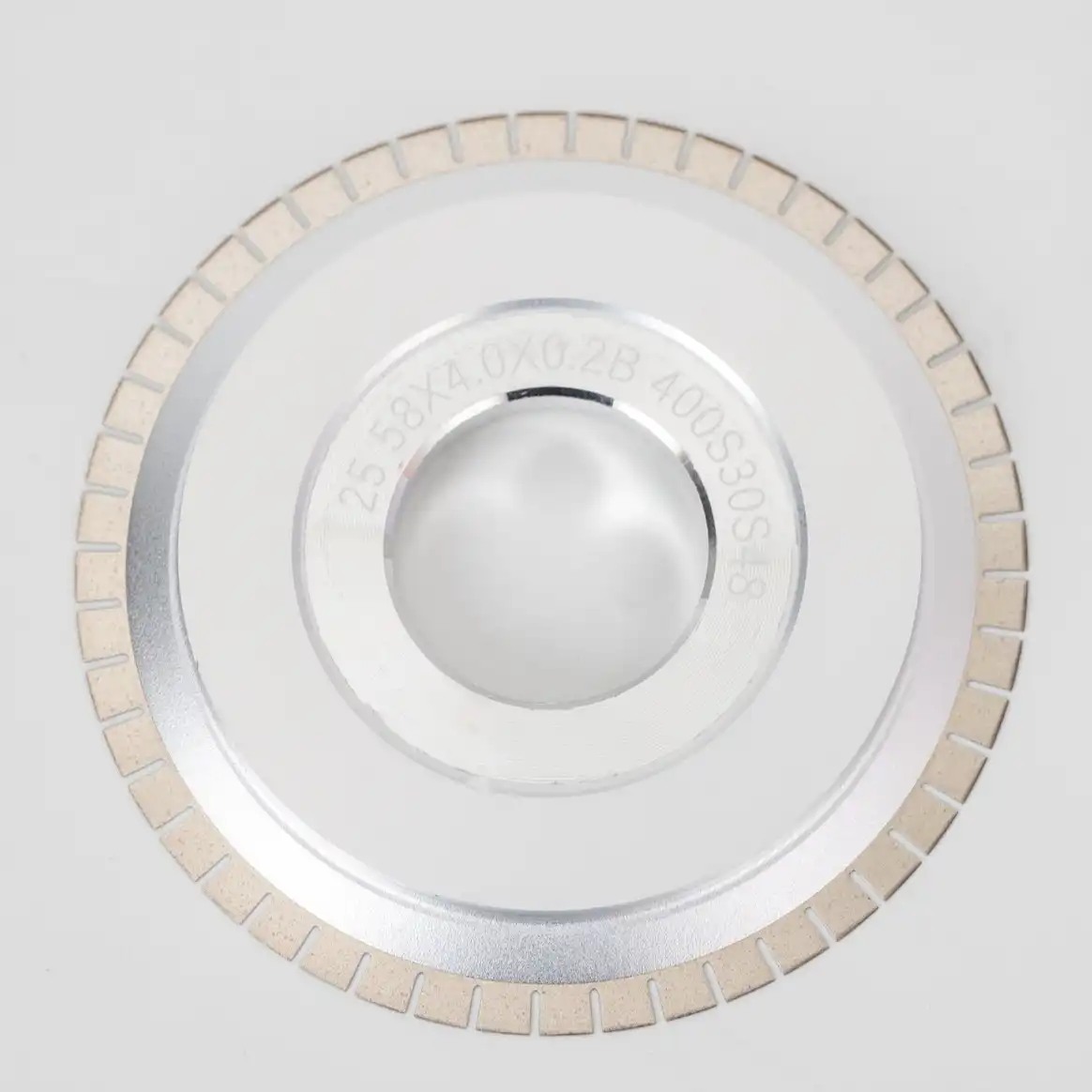

• ผู้ผลิตส่วนใหญ่จะระบุข้อมูลต่อไปนี้ไว้บนมีดหั่นลูกเต๋า ตัวอย่างข้อมูลจำเพาะ: 58×4.0×0.2400S30S48B

เส้นผ่านศูนย์กลางภายนอก (มม.)	การเปิดรับแสง (มม.)	ความหนา (มม.)	ความคลาดเคลื่อนของความหนา (มม.)	ความละเอียด	แฟ้มเอกสาร	ความเข้มข้น (ความเข้มข้นเชิงปริมาตร)	จำนวนช่อง (ชิ้น)
56 58	2.0 2.2 2.4 2.6 2.8 3.0 3.2 3.4 3.6 3.8 4.0 4.2 4.4 4.6	0.06 0.08 0.10 0.12 0.14 0.16 0.18 0.20 0.22 0.24 0.26 0.28 0.30 0.32	A ±0.005 B ±0.010 C ±0.015	#340 #400 #500 #600 #800 #1000 #12 00	ประเภท S คม ประเภท N ทั่วไป ประเภท H ความแข็งแรงสูง	30 50 70 90 110 130 150	S16 S32 S48

ภาพตัวอย่าง:



ข้อได้เปรียบทางเทคนิคของผลิตภัณฑ์:

ผลึกเพชรความหนาแน่นสูงที่คัดสรรมาอย่างพิถีพิถันและการกระจายขนาดอนุภาคที่สม่ำเสมอช่วยให้มั่นใจได้ถึงความสะอาดของพื้นผิวและความเสถียรในการตัด ช่วยเพิ่มผลผลิตของผลิตภัณฑ์สำเร็จรูป

ด้วยการควบคุมความเข้มข้นของเพชรอย่างแม่นยำ ซีรีส์ HWE25 จึงสามารถสร้างสมดุลระหว่างความเสถียรของกระบวนการและอายุการใช้งานของเครื่องมือได้อย่างมีประสิทธิภาพ แสดงให้เห็นถึงประสิทธิภาพที่โดดเด่นในการลดการแตกของเวเฟอร์ และให้ผลลัพธ์การตัดที่มีผลตอบแทนสูงและความน่าเชื่อถือสูง

ความเสถียรทางเคมีที่ยอดเยี่ยมของคมตัดสามารถต้านทานความเสี่ยงของการกัดกร่อนในสภาพแวดล้อมการตัดที่เปียกหรือที่มี CO₂ ได้อย่างมีประสิทธิภาพ ช่วยยืดอายุการใช้งานของใบมีดได้อย่างมาก

ความกว้างของรอยตัดที่แคบเป็นพิเศษ ซึ่งเล็กถึง 10 μm ตอบสนองความต้องการในการตัดแผ่นเวเฟอร์ที่มีความหนาแน่นสูงและแผ่นเวเฟอร์แบบบล็อกแคบ เช่น LED GaAs โดยช่วยปรับปรุงการใช้แผ่นเวเฟอร์และลดการสูญเสียวัสดุ

เหมาะสำหรับสภาพแวดล้อมการทำงานความเร็วสูง สามารถป้องกันปรากฏการณ์การเบี่ยงเบน เช่น “ลายงู” ระหว่างการตัดได้อย่างมีประสิทธิภาพ ขณะเดียวกันก็รักษาแนวตั้งที่ดีและความสม่ำเสมอของผนังด้านข้างของเมล็ดพืช

กรณีการใช้งาน:

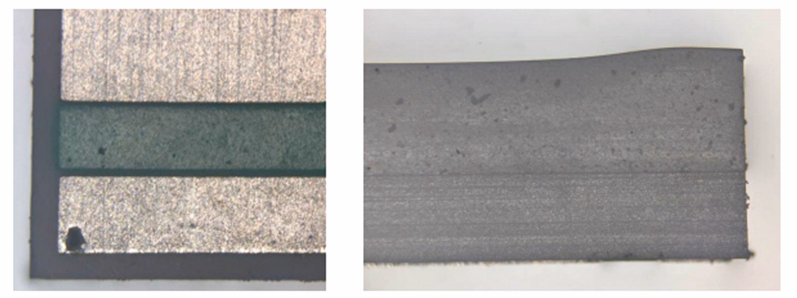

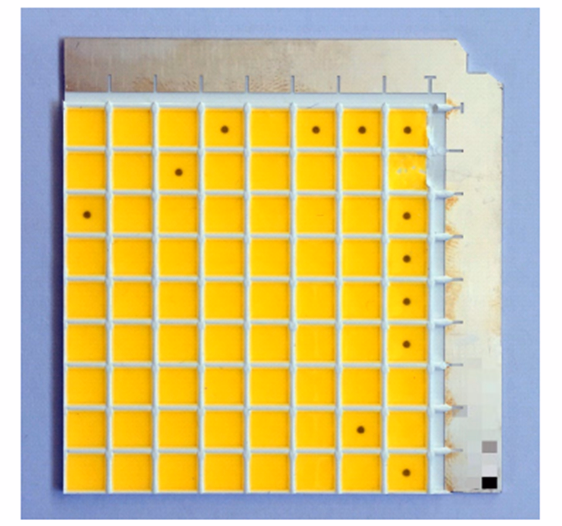

หลอดไฟ LED แบบลูกปัดเซรามิกแบบแพ็คเกจพื้นผิว: ไม่มีซีลที่ด้านหน้า ด้านหลัง และด้านข้าง ไม่มีขั้นบันไดที่ด้านข้าง

หมายเหตุ:

• ตรวจสอบมีดหั่นเต๋า: ก่อนการติดตั้ง โปรดตรวจสอบอย่างละเอียดว่ามีดหั่นเต๋ามีรอยแตกหรือช่องว่างหรือไม่ หากพบความเสียหาย ให้หยุดใช้ทันทีเพื่อป้องกันอันตราย
• ยืนยันทิศทางการหมุน: ตรวจสอบให้แน่ใจว่าทิศทางการหมุนที่ทำเครื่องหมายไว้บนใบมีดตัดลูกเต๋าสอดคล้องกับทิศทางการหมุนจริงของแกนหมุนเครื่อง การใช้ทิศทางตรงกันข้ามจะส่งผลต่อประสิทธิภาพในการตัดและอายุการใช้งานของใบมีด
• เลือกใบมีดที่ถูกต้อง: ใช้เฉพาะใบมีดหั่นที่ตรงตามข้อกำหนดของเครื่องมือเครื่องจักรและเงื่อนไขการประมวลผล เพื่อหลีกเลี่ยงความล้มเหลวในการประมวลผลหรือความเสียหายของอุปกรณ์อันเนื่องมาจากการไม่เป็นไปตามข้อกำหนด
• หยุดเครื่องทันที: หากมีเสียงผิดปกติ การสั่นสะเทือน หรือการตัดที่ไม่ราบรื่นในระหว่างการประมวลผล ควรหยุดเครื่องทันทีและค้นหาสาเหตุ ก่อนที่จะดำเนินการต่อ
• การตัดแต่งเป็นประจำ: เมื่อพบว่าประสิทธิภาพในการตัดลดลง ควรตัดแต่งใบมีด การใช้ใบมีดทื่ออย่างต่อเนื่องอาจทำให้เกิดความร้อนสูงเกินไป ใช้งานหนักเกินไป หรือแม้แต่แตกหักได้
• ห้ามสัมผัส: ในขณะที่มีดหั่นเต๋าหมุน ห้ามสัมผัสด้วยมือหรือส่วนอื่น ๆ ของร่างกายโดยเด็ดขาด เพื่อหลีกเลี่ยงการบาดเจ็บ
